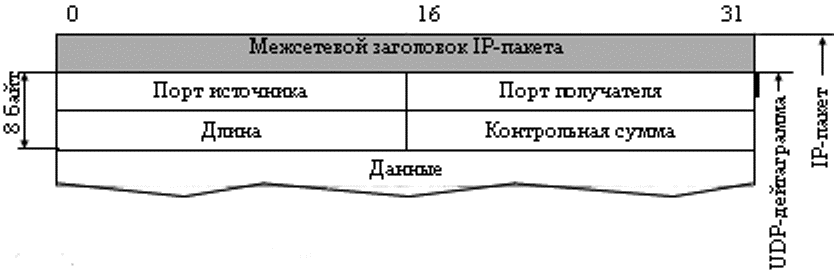

Формат udp-дейтаграммы

Порт источника (SourcePort) – 16 бит – указывает порт процесса источника, куда может быть адресован ответ на данное сообщение.

Порт получателя (DestinationPort) – 16 бит – идентифицирует принимающий процесс.

Длина (Length) – 16 бит – указывает размер данной дейтаграммы с учётом длины заголовка в байтах.

Контрольная сумма (Checksum) – 16 бит – обеспечивает контроль правильности данных и заголовка. Суммируются все контролируемые 16-битные слова (с циклическим переносом из старшего разряда в младший). Инвертированное значение результата записывается в поле контрольной суммы. Если UDP-дейтаграмма содержит нечетное число байтов, то недостающий последний байт в таких случаях считается нулевым. Этот байт не передается в области данных.

Протокол ICMP

Протокол ICMP – это протокол управления сообщениями в Интернете. Используется для передачи сообщений об ошибках и других искл. ситуациях, возникающих при передаче данных.

ICMP – протокол сетевого уровня, частично выполняет функции транспортного уровня.

Расположение icmp в osi

Функции протокола ICMP:

1. Обмен тестовыми сообщениями для выявления наличия и активности узлов сети.

2. Анализ достижимости узлов и сброс пакетов, направленным к недостижимым узлам.

3. Изменение маршрутов.

4. Уничтожение пакетов с истекшим временем жизни.

5. Синхронизация времени в узлах сети.

6. Управление трафиком.

Виды ICMP-сообщений:

1. Сообщение-запрос – передают инф. об определенной сети и об определенном комп. или их используют для диагностических целей.

2. Сообщение об ошибке – содержит заголовок IP-дейтаграммы и первые 4 бит ее данных. Это необходимо, чтобы узел-источник смог более точно проанализировать причину ошибки.

Формат пакета icmp

Тип – 9 бит – числовой идентификатор типа сообщения.

Код – 8 бит – числовой идентификатор ошибки, т.е. более подробно описывает тип сообщения.

Контрольная сумма – 14 бит – стандартная проверка пакета ICMP на наличие ошибок.

Данные.

Протокол DHCP

Протокол DHCP – это протокол динамической настройки узла прикладного уровня. Используется для автоматического присвоения IP-адресов и задания параметров конфигурации стека протоколов TCP/IP.

DHCP состоит из двух компонент:

1. Протокол для доставки параметров конфигурации конкретного хоста с DHCP-сервера.

2. Механизм выделения сетевых адресов хостам.

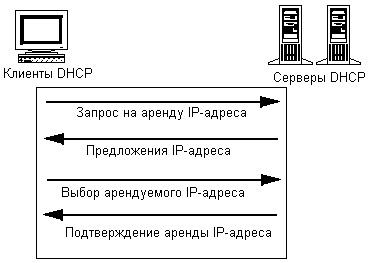

Схема диалога клиента и сервера DHCP

Способы распределение IP-адресов протоколом DHCP:

1. Ручное распределение – сетевой администратор, сопоставляет аппаратному адресу (МАС-адресу) каждого клиента определенный IP-адрес.

2. Автоматическое распределение – каждому комп. на постоянное использование выделяется произвольный свободный IP-адрес из определенного администратором диапазона.

3. Динамическое распределение – адрес выдается комп. на определенный срок (аренда адреса).

Сетевые операционные системы

Сетевая ОС (в широком смысле) – это совокупность ОС отдельных комп., взаимодействующих с целью обмена сообщений и разделения ресурсов по единым правилам (протоколам).

Сетевая ОС (в узком смысле) – это ОС отдельного комп., обеспечивающая возможность работы в сети.

Различают следующие сетевые ОС:

• ОС со встроенными сетевыми функциями;

• оболочки над локальными ОС;

• одноранговые ОС;

• многоранговые ОС.
