Прокладка кабелей в каналах.

Прокладка кабелей в железобе­тонных каналах может быть наружной и внутренней (рис. 3.11). Этот способ прокладки более дорогостоящий, чем в траншеях. При внецеховой канализации на неохраняемой территории каналы прокла­дываются под землей на глубине 300 мм и более. Глубина канала не более 900 мм. На участках, где возможно разлитие расплавленного металла, жидкостей или других веществ, разрушительно действую­щих на оболочки кабелей, кабельные каналы применять нельзя.

Прокладка кабелей в туннелях.

П рокладка в туннелях удобна и надежна в эксплуатации, но она оправдана лишь при большом чис­ле (более 30...40) кабелей, идущих в одном направлении, например, на главных магистралях, для связей между главной подстанцией и распределительной и других аналогичных случаях.

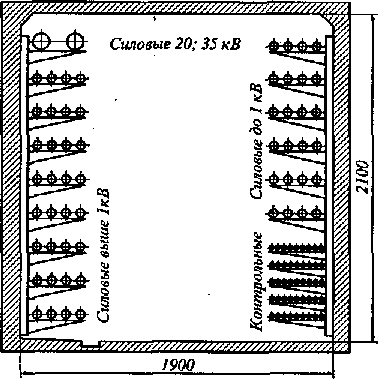

Туннели бывают проходные высотой 2100 мм и полу­проходные высотой 1500 мм. Полупроходные туннели допускают­ся на коротких участках (до 10 м) в местах, затрудняющих прохож­дение туннелей нормальной высоты. Глубина заложения туннеля от верха покрытия прини­мается не менее 0,7 м.

НТП ЭПП-94 12.10.4. При необходимости прокладки до 20-30 кабелей могут быть применены кабельные каналы, при количестве кабелей свыше 30-40 - кабельные тоннели. На промплощадках каналы и тоннели, как правило, должны быть заглублены в грунт не менее чем на 0,3 м. Каналы и тоннели, частично заглубленные в грунт или надземные, следует применять на участках территории, доступных только для обслуживающего персонала и не используемых в качестве эвакуационных и транспортных путей.

НТП ЭПП-94 12.11. Кабельные тоннели и полностью закрытые кабельные галереи должны быть разделены на отсеки поперечными перегородками из негорючих материалов с пределом огнестойкости не менее 0,75 ч. В этих кабельных сооружениях должны быть предусмотрены автоматическая пожарная сигнализация и тушение пожаров с помощью передвижных средств (пожарных автомобилей) или систем с "сухотрубами" со стационарно установленными распылителями воды. Применение систем с "сухотрубами" рекомендуется в тоннелях при отсутствии возможности подъезда передвижных средств, а в закрытых галереях - при высоте верхней отметки галереи более 10 м над планировочной отметкой территории.

П рокладка кабелей в блоках.

П рокладка кабе­лей в блоках (рис. 3.13) на­дежна, но наименее эконо­мична как по стоимости, так и по пропускной спо­собности кабелей. Она применяется только тогда, когда по местным услови­ям прокладки недопусти­мы более простые способы прокладки, а именно: при наличии блуждающих то­ков, при агрессивных грун­тах, вероятности разлива по трассе металла или аг­рессивных жидкостей и др.

Блочную канализацию кабелей следует переводить в траншею или канал во всех случаях, когда это возможно по условиям трассы. Тип кабельных блоков выбирается в зависимости от уровня грун­товых вод, их агрессивности и наличия блуждающих токов.

НТП ЭПП-94 12.10.3. Прокладку кабелей в блоках следует применять на трассах, насыщенных подземными коммуникациями, в местах, где возможны проливы горячего металла или ведутся частые раскопки, при большом числе пересечений с технологическими и транспортными коммуникациями. Блоки могут быть выполнены из железобетонных ячеистых плит, из асбестоцементных, керамических, чугунных, стальных, полиэтиленовых труб.

При определении количества силовых кабелей, прокладываемых в блоке, следует учитывать фактор снижения допустимых токовых нагрузок на кабели, поэтому силовые кабели рекомендуется прокладывать, в основном, по периметру блока. Количество контрольных кабелей, прокладываемых в блоке, не ограничивается.

В местах, где изменяется направление прокладки блоков, в местах перехода кабелей из блоков в грунт, как правило, следует сооружать кабельные камеры (колодцы).

ПУЭ 2.3.42. Для кабельных линий, прокладываемых в кабельных блоках и трубах, как правило, должны применяться небронированные кабели в свинцовой усиленной оболочке. На участках блоков и труб, а также ответвлений от них длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрова из кабельной пряжи. Для кабельных линий, прокладываемых в трубах, допускается применение кабелей в пластмассовой или резиновой оболочке.
