О пыт №6 Измерение токов и напряжений на резисторах электрической цепи
Собрать электрическую цепь, изображенную на рисунке 1.1, предусмотрев измерения токов в каждой ветви. В качества источника ЭДС использовать источник нерегулируемого напряжения. Номера резистивных элементов данной электрической цепи соответствуют номерам наборных элементов (см. табл.1.1).
Измерять токи в ветвях и напряжения на всех резисторах электрической цепи. Результаты измерений занести в табл.1.6.
Таблица 1.6
I1 |
I2 |
I3 |
U1 |
U2 |
U3 |
U4 |
A |
B |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Опыт №7 Определение диапазона изменения частот источника переменного напряжения
Для чего установить переключатель формы напряжения в положение гармоническое. Подключив частотомер и осциллограф, зарисовать форму напряжения и определить минимальную и максимальную частоты при всех положениях переключателя формы напряжения для всех пределов измерения частот. Результаты занести в таблицу 1.7.
Таблица 1.7
Пределы изменения частот |
Положение переключателя |
||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ƒmin, кГЦ |
|
|
|
|
|
|
|
|
|
ƒmax, кГЦ |
|
|
|
|
|
|
|
|
|
Необходимый расчет
Данные:
U=20B
R01=50 Oм
R02=75 Oм
R03=100 Oм
R04=150 Oм
I1-? I2-? I3-?
Рис.1.1
Решение:

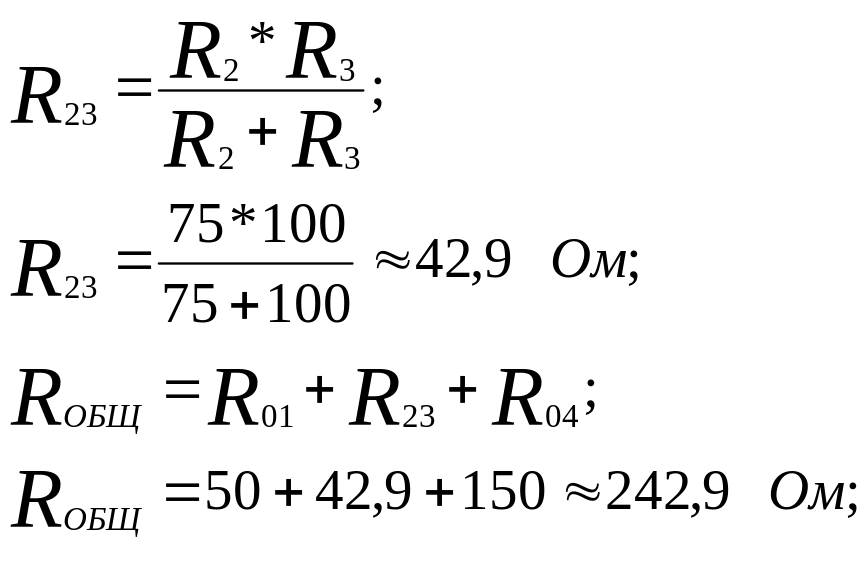

Резисторы R02 и R03 соединены параллельно, поэтому мы можем заменить их одни резистором R23 по формуле:
Рис.1.2
