2.5.1.9. Соотнесение операций с сообщениями
Каждое сообщение диаграммы Последовательности или Кооперативной диаграммы должно быть соотнесено с операцией. При создании диаграмм Последовательности и Кооперативных диаграмм вы можете использовать для сообщений не имена операций, а фразы на английском или русском языке, однако при идентификации операций вам придется соотнести с ними соответствующие сообщения.
Идентифицируя операции, изучите все сообщения на диаграммах Последовательности и Кооперативных диаграммах. Прежде чем генерировать код, убедитесь в том, что каждое сообщение соотнесено с соответствующей операцией.

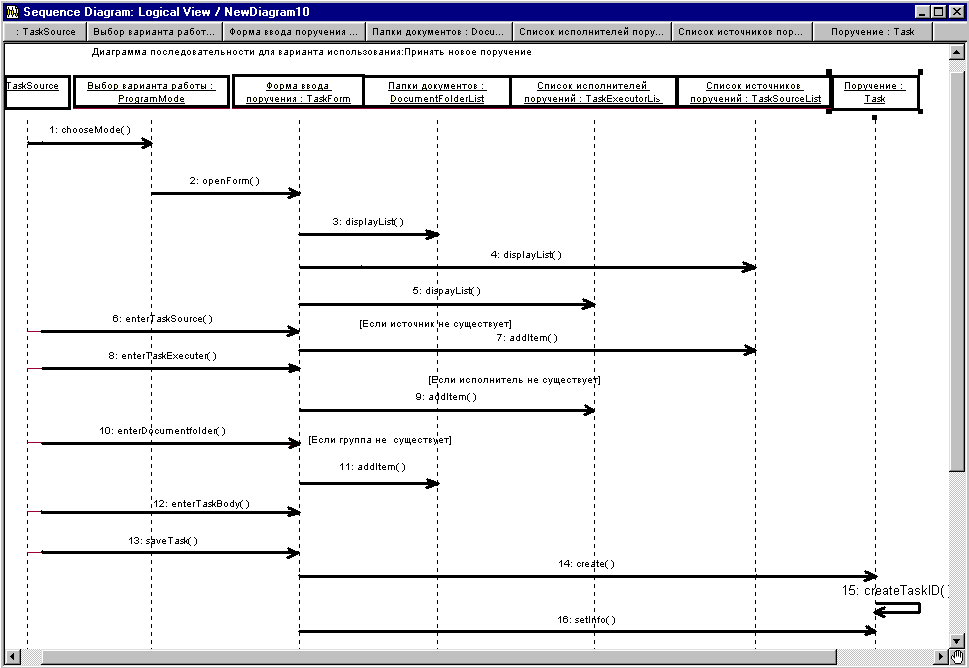

После соотнесения всех операций Диаграмма последовательности для варианта использования “Принять новое поручение” (см. рис. 7) примет следующий вид (см. рис.19).
Рис.19. Диаграмма последовательности с соотнесенными операциями.
2.5.1.10. Связи
Связь представляет собой семантическую взаимосвязь между классами. Она позволяет классу узнавать об атрибутах, операциях и связях другого класса. Иными словами, чтобы на диаграмме Последовательности или Кооперативной диаграмме один класс мог послать сообщение другому, между ними должна существовать связь
2.5.1.10.1. Ассоциации

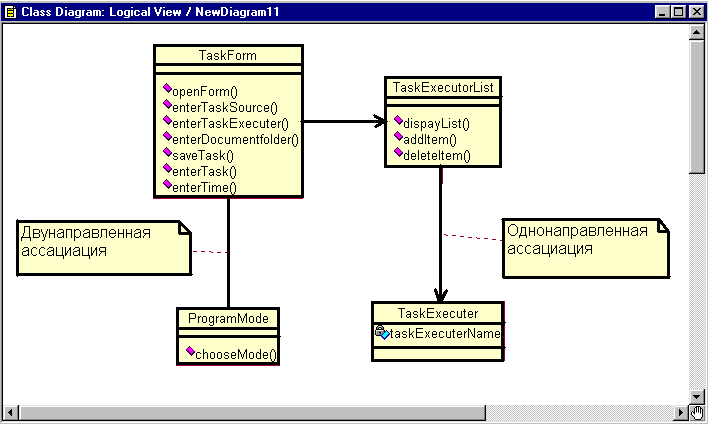

Ассоциация (association) — это семантическая связь между классами. Ассоциация дает классу возможность узнавать об общих атрибутах и операциях другого класса. Ее рисуют на диаграмме классов в виде обыкновенной линии. После того как классы связали ассоциацией, они могут передавать друг другу сообщения на диаграмме Последовательности или Кооперативной диаграмме. Ассоциации могут быть двунаправленными или однонаправленными. На языке UML двунаправленные ассоциации изображают в виде простой линии без стрелок или со стрелками с обеих сторон. На однонаправленной ассоциации ставят только одну стрелку, показывающую направление связи (см. рис.20).
Если между классами ассоциация двунаправленная, то соединенные классы знают об общих атрибутах и операциях друг друга, и могут посылать сообщения друг другу (см. рис.20).
Однако однонаправленные ассоциации легче создавать, ими легче управлять, и с их помощью можно найти классы, допускающие повторное использование. В этом случае только источник связи знает об общих атрибутах и операциях приёмника и только он может посылать сообщения.
Направление ассоциации можно определить, изучая диаграммы Последовательности и Кооперативные диаграммы. Если все сообщения на них отправляются только Формой и принимаются только Списком исполнителей, но не наоборот, между этими классами существует однонаправленная связь. Если хотя бы одно сообщение идет в обратную сторону, ассоциация должна быть двунаправленной.
Рис.20. Связи ассоциации
Однонаправленные связи позволяют выявить классы, являющиеся кандидатами на повторное использование. Если ассоциация двунаправленная, каждый класс-участник должен знать о другом, и потому ни один из них не может применяться без другого. Класс с большим количеством исходящих однонаправленных связей повторно использовать трудно, а класс, все связи которого входящие, — чрезвычайно легко.
При генерации кода для двунаправленной ассоциации создаются дополнительные атрибуты у каждого класса.
В случае однонаправленной ассоциации атрибут приёмника будет помещен внутри источника, но не наоборот.
Ассоциации могут быть рефлексивными. Рефлексивная ассоциация предполагает, что один экземпляр класса взаимодействует с другими экземплярами этого же класса. Рассмотрим класс ПапкаПоручений, с помощью которого организуется иерархический список. Тогда одна папка может быть родителем других папок. Поскольку все они являются взаимодействующими друг с другом экземплярами класса ПапкаПоручений, мы получаем рефлексивную ассоциацию (см. рис.21).
Рис.21. Рефлексивная ассоциация
