2.8.2 Расчёт по раскрытию трещин нормальных к продольной оси
Изгибающий момент от нормативных нагрузок
Мн=136,52 кНм; Мnl=107,2 кНм
Приращение напряжений в растянутой арматуре от действия постоянной и длительной нагрузок
σs=
=104,56
МПа
где z1= h0-0,5hf'=37-0,5·5=34,5 см – плечо внутренней пары сил
еsn=0, т.к. усилие обжатия приложено в центре тяжести площади нижней напряжённой арматуры
Ws=Аs·z1=9,82·34,5=338,8 см3
Приращение напряжений в растянутой арматуре от действия нормативной нагрузки
σs=
=191,1
МПа
μ=
Ø25-диаметр продольной арматуры.
аcrc1=20(3,5-100μ)δ·
η·φs·
=20(3,5-100·0,019)·1·1·1·
=0,094
см
аcrc2=20(3,5-100μ)δ·
η·φs·
=20(3,5-100·0,019)·1·1·1·
=0,051
см
аcrc3=20(3,5-100μ)δ· η·φs· =20(3,5-100·0,019)·1·1·1,5· =0,077 см
Непродолжительная ширина раскрытия трещин
аcrc= аcrc1- аcrc2+ аcrc3=0,094-0,051+0,077=0,12<0,3мм
Продолжительное раскрытие трещин аcrc= аcrc3=0,077мм<0,2 мм
→ трещины раскрываются в пределах допустимого.
2.8.3 Расчёт прогиба плиты
[f/ℓ]=1/200 ; ℓ0=7900 мм
f=790/200=3,95 см
М=107200Нм
Ntot=Р2=208047 Н
γ=1
еs,tot=
=51,5
см
φi=0,8- при длительном действии нагрузки
φm=
>1→
принимаем φm=1
Мrp=Р2·(еs,tot-rinf)=208047(51,5-14,83)=7629083Нсм
Определяем коэффициент характеризующий неравномерность расстояния армирования на участке между трещинами
ψs=
Вычисляем кривизну оси при изгибе
где Аb=115·5=575 см2
Вычисляем прогиб плиты
f=
<3,95
см→ прогиб не превышает предельно
допустимый
2.9 Расчёт плиты при монтаже

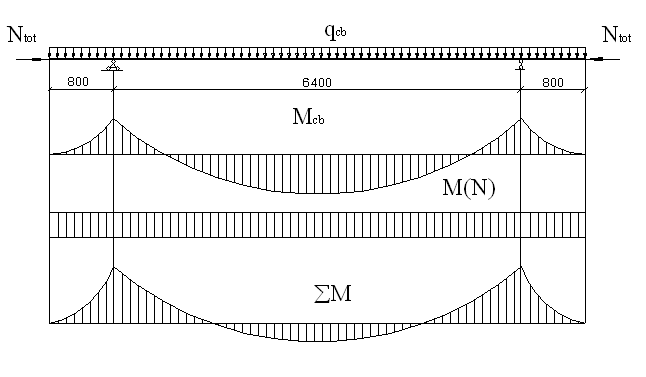

Рисунок 2.5 – К расчёту плиты при монтаже
gcв=(0,14·0,35+1,15·0,05)·25000·1,1=2928,75 Н/м
Мсв=
Нм
А0=
Из таблицы находим η=0,859
Аs=
см2
Принимаем 2Ø18 А-I с S=5,02 см2
