Р исунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т
ЕСТ
№10
1
R=1 Ом; С=10 мкФ
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3

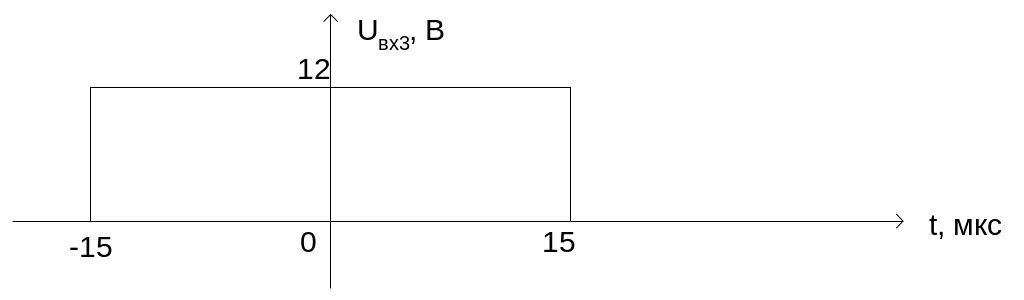

Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 4-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Тест №11
1
R=0,2 кОм; L=100 мГн
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 2-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Тест №12
1
R=5 Ом; С=25 мкФ
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 3-й гармоникой.
Найти постоянную составляющую и амплитуду 3-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т ЕСТ №13
1
R=1 кОм; L=100 мГн
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 1-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т ЕСТ №14
1
R=20 Ом; С=20 мкФ
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 4-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т ЕСТ №15
1
R=2 кОм; L=300 мГн
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 3-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т ЕСТ №16
1
R=2 Ом; С=8 мкФ
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 4-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т
ЕСТ
№17
1
R=1 кОм; L=12 мГн
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 2-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т ЕСТ №18
1
R=2 Ом; С=25 мкФ
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 3-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т
ЕСТ
№19
1
R=0,5 кОм; L=100 мГн
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 2-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
Т ЕСТ №20
1
R=1 Ом; С=10 мкФ
Рисунок 1 Рисунок 2
Найти: , , .
Построить графики найденных функций в зависимости от частоты f в кГЦ.
2
Рисунок 3
Используя связь между спектрами периодического и непериодического сигналов, найти и построить спектр амплитуд входного сигнала (рисунок 3).
Определить частоты и амплитуды гармонических составляющих, ограничившись 5-й гармоникой.
Найти постоянную составляющую и амплитуду 4-й гармоники выходного напряжения.
3
Рисунок 4
Используя заданное (рисунок 2), найти (рисунок 4). Построить график в зависимости от частоты f в кГц. Сравнить с .
4
Рисунок 5
Используя , найти (рисунок 5). Качественно построить график в зависимости от частоты f в кГц. Указать величину
5
Рисунок 6
Качественно построить спектр амплитуд входного сигнала (рисунок 6) в зависимости от частоты f в кГц.
