2.3.2 Определение площади пролива бензина
Зоны разлива нефтепродукта в случае полного разрушения наземного вертикального стального резервуара определяют по следующим формулам.
Разлив бензина из второго разрушенного резервуара не выходит за пределы обвалования.
Площадь зоны разлива:
=
4831 + 7750 = 12581 м2
(2.1)
где
- площадь разлива в обваловании: в данном
случае площадь принимается равной
площади, ограниченной обвалованием
4831
м3
-
площадь
перелива бензина за пределы обвалования
парка.
Площадь пролива бензина за пределами обвалования парка в случае полного разрушения резервуара с переливом части бензина через обвалование парка оценивалась следующим образом.
Высота обвалования парка составляет: а = 2,5 м.
Начальная высота столба жидкости в резервуаре: h0 = 10 м
Значение параметра а/h0 составляет 0,25.
Доля перелившегося через обвалование бензина определяем по рис. Б.1 Приложения Б (кривая - 1) и была принята равной 41%. Таким образом, количество перелившегося через обвалование парка бензина составляет:
=
5000∙0,31 = 1550 м3
Площадь пролива указанного выше количества бензина за пределами обвалования парка рассчитывалась по формуле:
=
5∙1550 = 7750 м2
где
-
коэффициент разлива,м-1. Коэффициент
разлива определяют исходя из расположения
наземного резервуара на местности: при
расположении в низине или на ровной
поверхности с уклоном 1% принимается 5.
2.3.3 Расчет зон избыточного давления при взрыве резервуара от
воздействия теплового излучения
Параметрами волны давления, образующейся при BLEVE, являются избыточное давление в положительной фазе волны р и безразмерный импульс положительной фазы волны i и рассчитывают по формулам:
(2.2)
Полученные значения заносим в таблицу 2.2 и наносим на карту зоны с разными степенями разрушения.
Таблица 2.2- Зоны взрывоопасных концентраций при взрыве резервуара
[8] |
R, м |
Степень разрушения зданий и сооружений[8] |
100 |
85 |
Полное разрушение |
53 |
120 |
Сильное повреждение - 50 % полного разрушения |
28 |
175 |
Среднее повреждение - разрушение зданий без обрушения. Разрушаются резервуары нефтехранилищ |
12 |
300 |
Умеренные разрушения, повреждения внутренних перегородок, рам, дверей |
3 |
1000 |
Малые повреждения - разбито не более 10 % остекления |
Из таблицы видно, что при увеличении расстояния от источника взрыва степень зданий и сооружений убывает.
На рисунке 2.4 представлена спрогнозированная обстановка при взрыве резервуара от воздействия теплового излучения
С помощи таблицы 2.4 и В.1 приложения В определяем устойчивость производственных, жилых и административных зданий, попавших в зону воздействия ударной волны.

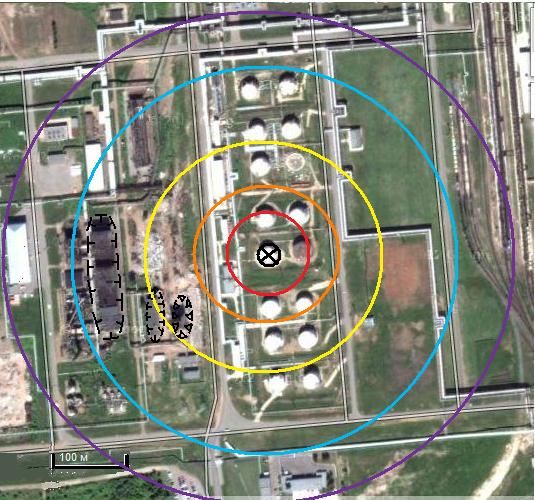

Рисунок 2.4 – Зоны воздействия избыточного давления при взрыве резервуара в ЮТП
где зона полных разрушений;
зона сильных разрушений;
зона средних разрушений;
зона умеренных разрушений;
зона слабых разрушений.
-

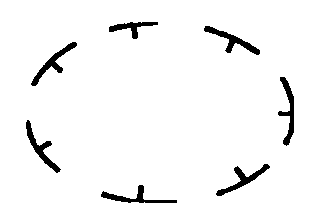

границы слабых разрушений, расчитанных
с устойчивостью зданий к воздействию
ударной волны;
-
границы средних разрушений, расчитанных
с устойчивостью зданий к воздействию
ударной волны;
границы полных разрушений, расчитанных с устойчивостью зданий к воздействию ударной волны.
Из рисунка 2.4 видно, что в зоны малых и умеренных разрушений попадают заводские помещения, в зону средних и сильных разрушений попадают соседние резервуары в парке, полному разрушению подвергаются резервуары, находящиеся в этом же обваловании.
