Насосная станция

Насосная станция

Насосная станция (или гидромодуль) обеспечивает циркуляцию теплоносителя между чиллером и фанкойлами. В качестве теплоносителя используется вода или незамерзающая жидкость на основе гликоля (10% - 40% раствор этиленгликоля или пропиленгликоля). Насосная станция включает:

• Циркуляционный насос. Обеспечивает необходимое давление теплоносителя в системе трубопроводов при заданном расходе жидкости.

• Расширительный бак. Необходим для компенсации температурного расширения / сжатия теплоносителя. Расширительный бак выполняется в виде емкости, разделенной подвижной металлической мембраной на две части. В одной части находится азот, другая часть включается в гидравлическую систему с теплоносителем. При изменении температуры теплоносителя, занимаемый им объем также изменяется. Эти колебания компенсируются за счет движения мембраны в расширительном баке.

• Запорная арматура (вентили). Необходимы для сервисного обслуживания системы, слива / залива теплоносителя, выпуска воздуха и т.п.

• Аккумулирующий бак. Поскольку тепловая нагрузка изменяется в зависимости от времени суток или сезона, то возникают периоды времени, когда холодопроизводительность чиллера существенно превышает реальную потребность. В этом случае чиллер начинает работать короткими импульсами, включаясь и выключаясь. Частые пуски компрессора приводят к его быстрому износу и заметному уменьшению срока службы. Чтобы этого избежать, в систему иногда устанавливают аккумулирующий бак, объем которого рассчитывается исходя из возможных тепловых нагрузок и количества теплоносителя в системе. В этом случае суммарный объем и теплоемкость теплоносителя увеличивается, благодаря чему интервалы между включением / выключением компрессора возрастают.

• Система управления и защиты. Управляет работой насосной станции, контролирует режимы ее работы, сигнализирует и отключает систему в случае возникновении опасной ситуации (повышение давления в гидравлической системе, возникновении риска замерзания теплоносителя и т.п.)

Фанкойл

Подпотолочный фанкойл

Бескорпусной напольный фанкойл

Фанкойлы похожи на внутренние блоки сплит-систем и тоже бывают различных типов - настенного, напольного, подпотолочного, канального типа и т.п. Фанкойлы могут выпускаться в бескорпусном варианте. Такие фанколй заметно дешевле и предназначены для скрытой установки (за подвесным потолком, на полу в декоративном коробе и т.п.). Внутри фанкойла находятся:

• Радиатор (теплообменник). В фанкойлах устанавливается один или два радиатора. В первом случае фанкойл называется двухтрубным, во втором - четырехтрубным. Четырехтрубный фанкойл подключатся одновременно к чиллеру и к системе центрального отопления и зимой работает как радиатор центрального отопления.

• Вентилятор с электродвигателем. Изменяя скорость вращения вентилятора регулируют холодопроизводительность фанкойла. Заметим, что при достижении в помещении заданной температуры отключается только вентилятор, а поток теплоносителя через фанкойл не изменяется. Поэтому даже при выключенном фанкойле охлаждение помещения продолжается, хотя и с очень малой интенсивностью. Чтобы этого избежать, перед радиатором обычно устанавливают трехходовой клапан, перепускающий поток хладагента мимо фанкойла.

• Поддон для сбора конденсата

• Легкосъемный, моющийся воздушный фильтр. Очищает воздух, проходящий через фанкойл от пыли, пуха и т.п.

• Электронагреватель. Иногда в фанкойл устанавливают ТЭНы для возможности нагрева воздуха.

• Система управления. Фанкойлы снабжаются индивидуальными встроеннвми, проводными или инфракрасными пультами управления.

Центральный кондиционер

Центральный кондиционер TRANE

Центральный кондиционер с рекуператором

Центральный кондиционер является неавтономным, то есть для работы ему необходим внешний источник холода или тепла — холодная вода от чиллера, фреон от внешнего компресорно-конденсаторного блока, горячая вода от системы центрального отопления или бойлера. Помимо охлаждения или нагрева, центральный кондиционер может вентилировать, очищать и увлажнять воздух. Обработанный воздух по системе воздуховодов распределяется по помещениям.

Современные центральные кондиционеры выпускаются в виде набора стандартных модулей, каждый из которых выполняет определенную функцию:

• Секция охлаждения. Представляет собой водяной или фреоновый теплообменник. В качестве хладагента используется вода или незамерзающая жидкость, подаваемая от чиллера, либо фреон. В этом случае необходим внешний фреоновый компрессорно-конденсаторный блок.

• Секция нагрева. Выполняется в двух вариантах - с водяным или электрическим нагревателем (ТЭНом). Водяной нагреватель выполняется в виде теплообменника, к которому подводится горячая вода из системы центрального отепления или автономного отопительного котла.

• Вентиляторная секция. Предназначена для забора воздуха и подачи его в кондиционируемые помещения. В центральных кондиционерах применяются радиальные (центробежные) вентиляторы, которые вращаются электродвигателем через ременную передачу. Вентиляторная секция может располагаться между другими секциями, либо на выходе из кондиционера.

• Секция шумоглушения. Предназначена для снижения шума, создаваемого вентиляторной секцией. Внутри секции шумоглушения устанавливаются звукопоглощающие пластины, состоящие из нескольких слоев минеральной ваты или стекловолокна специально подобранной плотности.

• Секция увлажнения. Увлажнение воздуха производится в форсуночной камере или с помощью парового увлажнителя. В форсуночной камере происходит распыление мелкодисперсной водяной взвеси, которая испаряется в проходящем воздухе. После секции увлажнения обычно устанавливают каплеуловители, предотвращающие попадание неиспарившихся капель воды в другие секции кондиционера.

• Секция фильтрации. Секция фильтрации предназначена для очистки проходящего через кондиционер воздуха от пыли. При необходимости обеспечения фильтрации повышенного качества в состав кондиционера включают две секции фильтрации. Первичную секцию фильтрации выполняют на фильтрах грубой очистки класса EU1 - EU3. Такие фильтры задерживают до 60% пыли. В секции вторичной фильтрации используют фильтры тонкой очистки класса EU5 - EU9, задерживающие до 90% пыли. Все фильтры могут легко сниматься для чистки или замены. Для автоматического контроля за чистотой фильтров применяют дифманометры, измеряющие перепад давления воздуха на входе и выходе фильтра. При загрязнении фильтра перепад давления увеличивается и дифманометр сигнализирует о необходимости замены фильтра.

• Теплоутилизаторы. Для экономии энергии, затрачиваемой на нагрев наружного воздуха, в кондиционерах иногда устанавливают теплоутилизаторы или рекуператоры. Эти устройства позволяют экономить до 80% энергии путем нагрева входящего наружного воздуха за счет тепла воздуха, удаляемого из помещения. Теплоутилизаторы бывают трех типов — перекрестные теплообменники, вращающиеся теплообменники и системы с промежуточным теплоносителем, состоящие из двух теплообменников.

Размеры секций (обычно от 0,5 х 0,5 до 2,5 х 2,5 метров) унифицированы и зависят от расхода и скорости обрабатываемого в кондиционере воздуха. Компоновка кондиционера зависит от площади и назначения обслуживаемых помещений и выполняется для каждого объекта индивидуально.

Крышный кондиционер (Rooftop)

Крышный кондиционер (rooftop) Daikin

Крышный кондиционер или Rooftop (Руфтоп) представляет собой моноблочную холодильную машину и предназначен для установки на крыше здания. Обычно крышные кондиционеры применяются для кондиционирования и вентиляции торговых залов, крытых стадионов, конференц-залов и т.п. Крышный кондиционер по конструкции больше всего похож на большой оконный кондиционер. Помимо стандартных узлов (компрессор, конденсатор, испаритель и вентиляторы) он может содержать смесительную камеру, в которой происходит смешение рециркуляционного (забираемого из помещения) и наружного воздуха и электрический или водяной калорифер для подогрева воздуха в зимний период.

Крышные кондиционеры имеют мощность от 8 до 140 кВт и расход воздуха от 1500 до 25000 м³/ч. Благодаря моноблочной конструкции эти кондиционеры отличается простотой монтажа и обслуживания.

По своим характеристикам и области применения крышные кондиционеры близки к центральным кондиционерам. Принципиальное отличие между ними в том, что крышный кондицйионер является моноблоком и устанавливается на крыше, а центральный кондиционер устанавливается в помещении, но ему необходим внешний источник холода.

Шкафной кондиционер

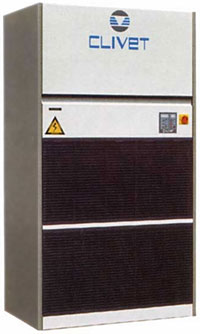

Шкафной кондиционер CLIVET

Шкафные кондиционеры, как правило, представляют собой законченный моноблок и устанавливаются в производственных помещениях, где требуется круглосуточное поддержание заданной температуры. Холодильная мощность этих кондиционеров составляет примерно от 10 до 80 кВт. Помимо моноблочных вариантов существуют шкафные кондиционеры с выносным конденсатором.

Особенности и преимущества шкафных кондиционеров:

• Простота монтажа и обслуживания, поскольку все основные элементы кондиционера находятся в легко доступном месте.

• Широкий диапазон рабочих температур. В отличие от традиционных сплит-систем, компрессор шкафных кондиционеров расположен внутри помещения и перепады температур наружного воздуха не оказывают влияния на его работу.

• Раздача охлажденного воздуха производится через верхнюю панель либо непосредственно в помещение, либо с помощью небольшой сети воздуховодов.

В шкафном кондиционере может быть установлено дополнительно оборудование - электрический или водяной нагреватель, распределительная камера (устанавливается сверху кондиционера и обеспечивает равномерное распределение охлажденного воздуха и шумоглушение).

Прецизионный кондиционер

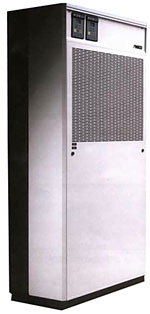

Прецизионный кондиционер Uniflair

Прецизионные кондиционеры (системы close control) являются разновидностью шкафных кондиционеров, но в отличие от последних способны поддерживать с высокой точностью не только температуру, но и влажность воздуха. Они устанавливаются в музеях, фармацевтических лабораториях, компьютерных залах, производственных помещениях и т.п. Возможность контроля и регулировки влажности воздуха достигается за счет добавления в состав кондиционера гигростата (измерителя влажности) и увлажнителя воздуха.

Основные характеристики прецизионных кондиционеров:

• Точность контроля и поддержания температуры ± 1°С

• Точность контроля и поддержания влажности ± 2%

• Диапазон мощностей - от 5 до 100 кВт

• Высокая надежность работы при круглосуточной эксплуатации

• Возможность работы в широком диапазоне температур наружного воздуха (до –35°С)

• Совместимость с автоматизированными системами контроля и управления микроклиматом здания

Прецизионные кондиционеры обычно выполняются в виде двух блоков. В наружном блоке расположены конденсатор с вентилятором, во внутреннем - все остальные узлы (компрессор, испаритель с вентилятором, увлажнитель, система автоматики). Особенностью прецизионных кондиционеров является возможность раздачи воздуха не только через верхнюю, но и через нижнюю панель. В этом случае в помещении устанавливается фальш-пол, через воздухораспределительное пространство которого и происходит раздача воздуха по помещению.

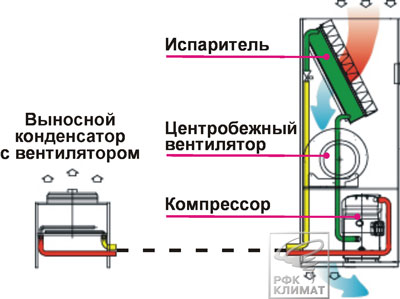

Схема прецизионного кондиционера с выносным кондесатором и нижней раздачей воздуха
