11.2 Задание свойств материала
Теперь, когда основные геометрические характеристики модели введены, можно приступить к определению ее других свойств. Сначала зададим свойства материала.
Выберите последовательность команд Model (модель) - Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно определить необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается свойств для изотропного материала.
Впишите в Title название материала – Steel. Введите свойства: E = 210000 H/mm2 , Коэффициент Пуассона (Poisons Ratio) - 0.3 , плотность (Mass Density) 7.89Е-9 t/mm3 .Далее нажмите «Ок» и «Cancel».
11.3 Задание свойств используемых конечных элементов
Следующий шаг – описание свойства конечных элементов, которые будут использоваться в модели. Выполните команды Model (модель), Property (свойства). В появившемся диалоговом окне “Define Property – PLATE Element Type” нажмите на кнопку Element/Property Type. В следующем окне выберите пункт Solid и нажмите «Ок».
Далее, в окне “Define Property – SOLID Element Type” в поле данных Material выберите материал, который Вами создан (путем нажатия на стрелку на стрелку с правой стороны этого поля данных выбираете - Steel). Введите название свойства элементов в поле данных Title, например: Solid property. Далее нажмите «Ок», а потом «Cancel».
11.4 Генерация конечноэлементной сетки
После определения свойств конечных элементов можно перейти к генерации конечноэлементой сетки. Чтобы произвести разбиение твердотельной модели, выберите команды: Mesh (сетка) – Geometry (геометрия) – Solids (твердое тело). В появившемся окне в поле данных Element Size(размер элемента) введите значение 10, остальные параметры, в данном случае, могут остаться без изменения. Нажмите «Ок».
Далее в окне “Automesh Solids”, в выпадающем списке Property: выбрать заданные ранее свойства: 1. Solid Property, а также нужно убрать «галочку» напротив пункта: Midside Nodes – для применения конечных элементов первого порядка аппроксимации. Нажмите «Ок».
Программа произведет разбиение твердого (Solid) тела на конечные элементы.

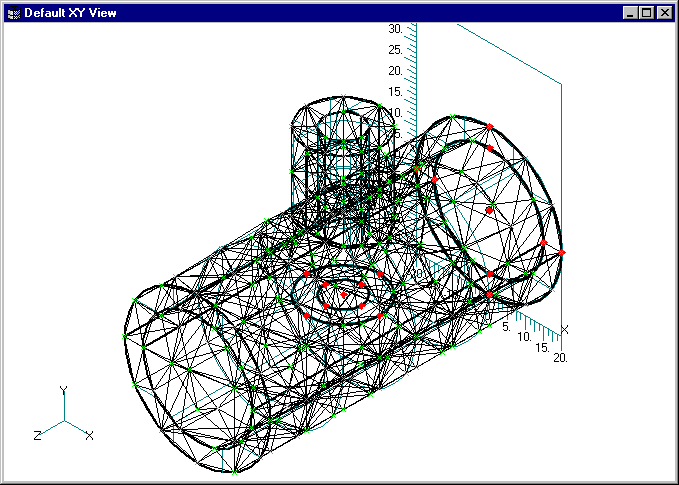

Нажмите CTRL-A, чтобы увидеть всю конечноэлементную модель.
Для того чтобы убрать невидимые линии выберите команду View – Select. В появившемся окне пометьте строчку Quick Hidden Line и нажмите «Ок». Для того, чтобы сделать изображение ещё менее загруженным, можно отключить отображение поверхностей. Для этого, нажатием комбинации клавиш CTRL – Q, вызовите окно View Quick Options и уберите «галочку» напротив строчки Surfaces (поверхности) и нажмите кнопку «Done» (сделано).
Далее можно переходить к заданию граничных условий и нагрузки.
11.5 Задание граничных условий
Для задания граничных условий, моделирующих полное закрепление модели, например по одной из внешних поверхностей, войдите в меню Model – Constraint (граничные условия) – on Surface. В окне: “Create or Activate Constraint Set” впишите название варианта нагружения, например – constraint1. И нажмите «Ок».

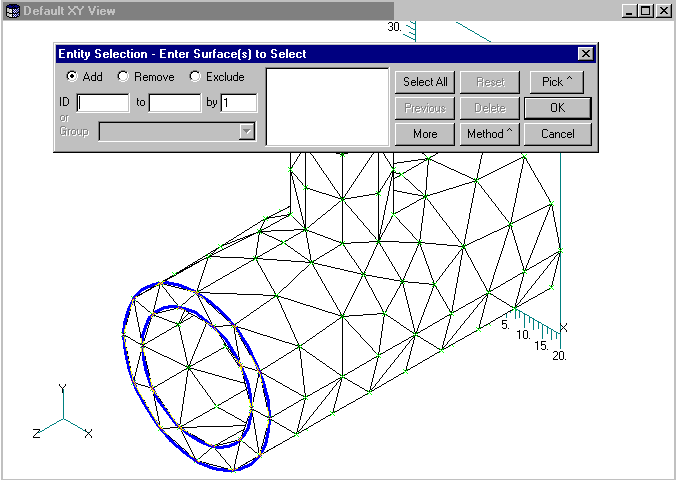

В появившемся окне “Entity Selection – Enter Surface(s) to Select”, с помощью мыши выделите поверхность, как показано на рисунке и нажмите «Ок».
В следующем окне, нажмите на кнопку Fixed (зафиксировано), а потом на «Ок» и «Cancel». Таким образом, для узлов, находящихся на этой поверхности, будут ограничены все степени свободы.
