10.4 Задание граничных условий
Для задания граничных условий, моделирующих осевую симметрию модели относительно оси Z цилиндрической системы координат, используется определенная система защемлений в тангенциальном и осевом направлениях.
Войдите в меню Model – Constraint (граничные условия) – Nodal (по узлам). В окне: “Create or Activate Constraint Set” впишите название варианта нагружения, например – constraint1. И нажмите «Ок».

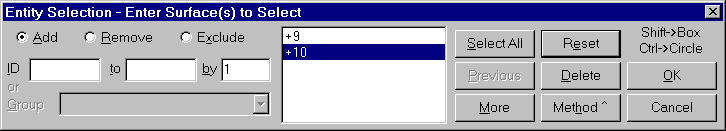

В появившемся окне “Entity Selection – Enter Nodes to Select”, нажмите на кнопку “Method^” (метод выбора узлов). В появившемся меню выберите строчку – on Surface (на поверхности). Это значит, что теперь мы сможем обозначить поверхности, на узлах которых будут задаваться граничные условия. Далее в появившегося окне – «Entity Selection – Enter Node(s) to Select (on Surfces)», в поле данных ID, введите число – 9 (номер поверхности) и нажмите в окне кнопку «More». Затем там же введите число 10 (номер поверхности), снова нажмите «More» и потом нажмите «ОК». Таким образом выбираются две боковые поверхности, на которых нужно задать граничные условия симметрии в окружном направлении.

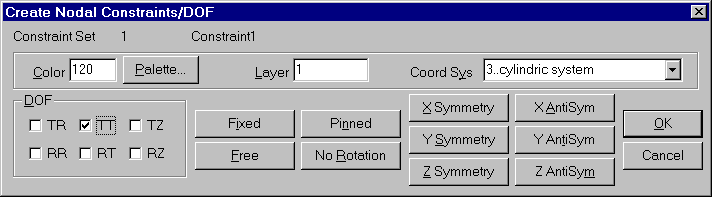

В следующем окне, нажмите на кнопку в поле данных «Coord Sys» выберите созданную ранее полярно-цилиндрическую координатную систему «cylindric system» (относительно нее будут задаваться граничные условия). В разделе данных DOF (степени свободы) поставьте галочку напротив поля данных ТТ (ограничение степени свободы выбранных узлов в тангенциальном направлении). (см. рисунок). а затем «Ок».

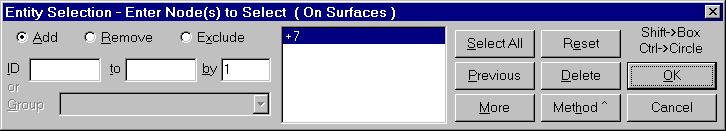

Снова появится начальное окно выбора узлов для задания граничных условий. Теперь необходимо выбрать другую группу узлов, для которых будут заданы граничные условия осевой симметрии (Оси Z). В окне “Entity Selection – Enter Nodes to Select”, снова нажмите на кнопку “Method^” (метод выбора узлов). В появившемся меню выберите строчку – On Surface (на поверхности). Это значит, что теперь мы сможем обозначить поверхность, на узлах которой зададим граничные условия по оси Z. В окне –“Entity Selection – Enter Node(s) to Select (on Surfces)” в поле данных ID появившегося окна введите число – 7 и нажмите в окне кнопку «More», потом нажмите «ОК».

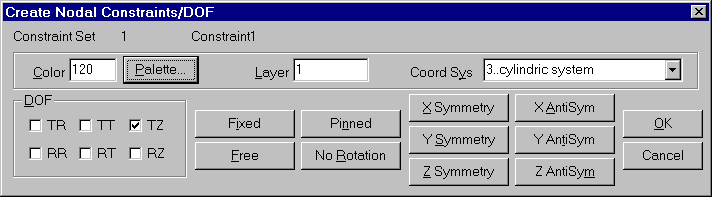

В следующем окне снова в поле данных Coord Sys поставьте cylindric system и в области данных DOF выделите метку TZ. (см. рисунок).

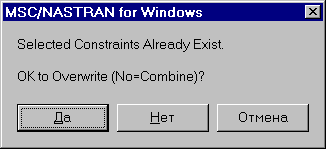

Нажмите «ОК». Появится окно с вопросом: «Выбранные граничные условия уже существуют, хотите ли Вы перезаписать ДА- Overwrite (заменить новыми), или скомбинировать НЕТ - Combine новые с уже существующими?). Нажмите «Нет», то есть комбинировать
Это вызвано тем, что некоторые узлы, лежащие на поверхности с номером 7, также принадлежат и ранее выбранным поверхностям 9 и 10, поэтому на этих узлах уже есть граничные условия в тангенциальном направлении. Естественно заменять их осевыми TZ граничными условиями не нужно, а необходимо их скомбинировать, т.е. нажать в окне кнопку – «НЕТ». Снова появится начальное окно выбора узлов - “Entity Selection – Enter Nodes to Select”, для задания граничных условий. Теперь необходимо выбрать другую группу узлов, которые лежат на оси Z полярно-цилиндрической системы. Для этих узлов будут заданы граничные условия в радиальном направлении.

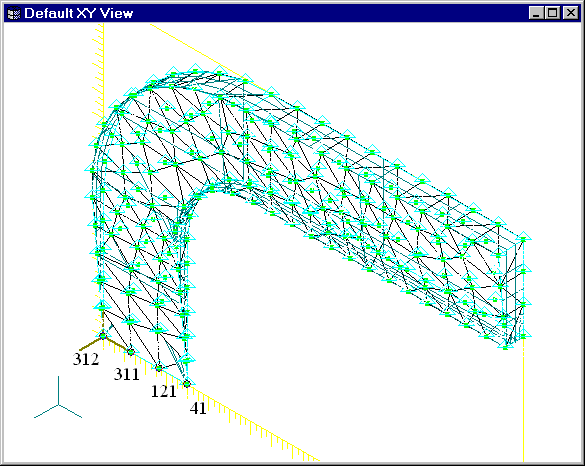

Выберите мышкой 4 узла, с номерами 312, 311, 121, 41 (как показано на рисунке) и нажмите «ОК».
В следующем окне поставьте галочку напротив поля TR и нажмите «ОК». На появившийся вопрос необходимо ответить – НЕТ, затем нажать «Cancel».
