10.2 Задание свойств материала и конечных элементов
Теперь, когда основные геометрические характеристики модели введены, можно приступить к определению ее других свойств. Сначала зададим свойства материала. Выберите последовательность команд Model (модель) Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material”(задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств, требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Впишите название материала – Steel. Введите свойства: E = 210000 H/mm2. Коэффициент Пуассона (Poisons Ratio) 0.3 , плотность (Mass Density) 7.89Е-9 t/mm3 . Далее, «Ок», и «Cancel».

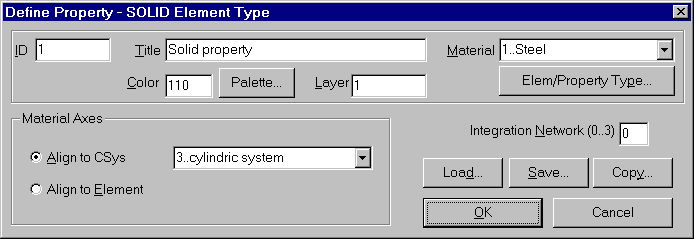

Следующий шаг – описание свойств конечных элементов, которые будут использоваться в модели. Выполните команды Model (модель) Property (свойства). В появившемся диалоговом окне “Define Property – PLATE Element Type” нажмите на кнопку Element/Property Type. В следующем окне выберите пункт Solid и нажмите «Ок». Далее в окне “Define Property – SOLID Element Type” в поле данных Material выберите материал, который Вами создан (путем нажатия на стрелку с правой стороны этого поля данных). Введите название свойства элементов в поле данных Title : Solid property.
В области данных Material Axes (Оси материала) в поле данных для координатных систем выберите созданную цилиндрическую координатную систему с именем cylindric system, затем нажмите «Ок», затем «Cancel». После выполнения этой операции напряжения и перемещения, полученные в результате анализа модели, будут выводиться в цилиндрической системе координат.
10.3 Генерация конечноэлементной сетки

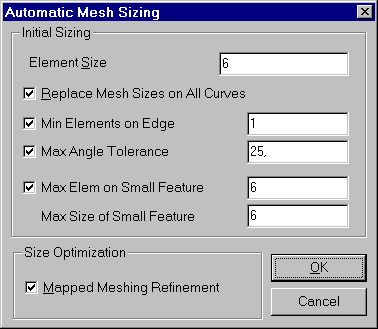

Сделаем разметку узлов на геометрии. Для этого, выполните последовательность команд: Mesh – Mesh control – Size on Solid. Выделите курсором модель и нажмите «Ок». В следующем окне (см. рисунок) задайте в поле Element Size – 6 и в поле данных Max Size of Small Feature – 6. Нажмите «Ок» и «Cancel».
На экране появится разметка будущих узлов. Чтобы произвести разбиение твердотельной модели, выберите команды: Mesh – Geometry – Solids. Появится окно с вопросом: Хотим ли мы использовать другую разметку узлов? - нужно ответить «NO».

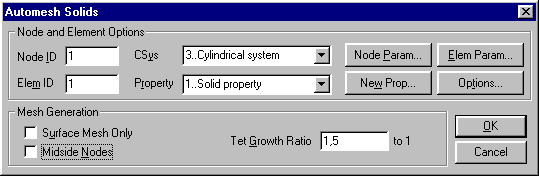

Далее в окне “Automesh Solids”, в выпадающем списке Property: выбрать ранее заданные свойства: 1. Solid Property также нужно убрать «галочку» напротив пункта Midside Nodes (внутренние узлы на ребре элемента), и нажмите «Ок».

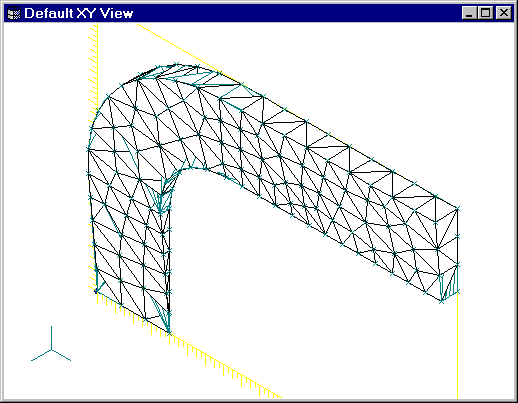

Программа произведет разбиение твердого (Solid) тела на конечные элементы. Нажмите CTRL-A, чтобы увидеть всю конечноэлементную модель.
Для изменения вида на модель, выберите команду View – Select. В появившемся окне пометьте строчку Quick Hidden Line и нажмите «Ок». Для того, чтобы сделать изображение менее загруженным, можно отключить отображение поверхностей. Для этого, нажатием комбинации клавиш CTRL – Q, вызовите окно «View Quick Options» и уберите метку напротив строчки Surfaces (поверхности) и нажмите кнопку «Done».
Далее можно переходить к заданию граничных условий и нагрузки.
