Примеры работы с системой
Перед началом работы с системой и построением компьютерной модели объекта, необходимо отметить, что в ней нет привязки к какой либо конкретной системе единиц измерения. То есть, пользователь сам должен с этим определиться. В ниже представленных примерах мы выбираем систему единиц измерения, когда геометрические размеры детали и перемещения будут заданы в миллиметрах, силовое воздействие в Н, внутренние напряжения сопротивления в Н/мм2, масса в тоннах, время в секундах, величина температуры будет измеряться в градусах (0К).
Обратите внимание на то, что MSC/NASTRAN for Windows предполагает использование. согласованной системы единиц измерения. Поэтому необходимо следить за тем, чтобы в одной модели не происходило их смешение (например, использование сантиметров и метров в одной задаче недопустимо и др.).
1. Пластина под воздействием гравитационного нагружения

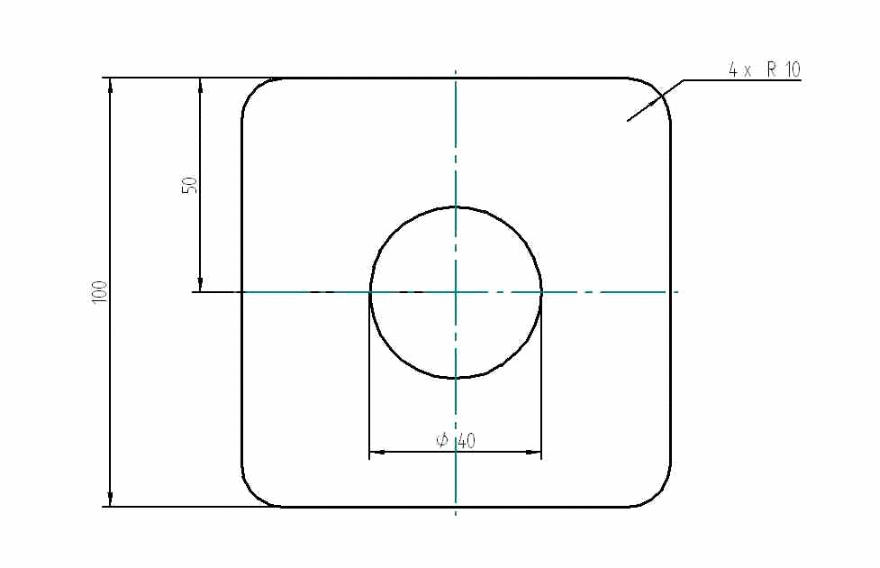

В настоящем примере описаны методы формирования модели квадратной пластины со стороной 100 мм, скругленными углами (радиусы скруглений 10 мм) и круглым отверстием в центре, диаметр его составляет 40 мм. Пластина изготовлена из стали, её толщина постоянна и равна 1-му мм.
Граничные условия в модели предполагают опирание по наружному ребру пластины. То есть в качестве граничного условия предлагается опирание задаваемое в узлах, расположенных по наружному контуру пластины.
В качестве нагружения в модели задается инерционная нагрузка (перегрузка) величиной 10g, где g - ускорение свободного падения в направлении нормали к поверхности пластины.
Пластина моделируется на основе оболочечных конечных элементов. В результате анализа рассчитываются перемещения и напряжения в узлах и в элементах.
Для успешного формирования модели, ее расчета и обработки полученных результатов следуйте приведенному ниже описанию. Вводимые величины, команды и выбираемые позиции меню выделены в тексте жирным шрифтом. Для пользователей, не владеющих английским языком, после команд в тексте в скобках дан их русский смысловой перевод.
1.1 Геометрическая модель
Запустите систему MSC/NASTRAN for Windows. На экране появится диалоговое окно Open Model File (открыть файл модели); выберите команду New Model (новая модель).
Формирование квадрата со стороной 100 мм:
Выполните последовательность команд Geometry, Curve-Line, Rectangle. Для этого откройте падающее меню Geometry (геометрия) и выберите в нем команду Curve-Line (кривая типа - линия). В результате откроется новое меню, в котором необходимо выбрать позицию Rectangle (прямоугольник). После этого на экране появится окно с запросом координат первого угла прямоугольника:

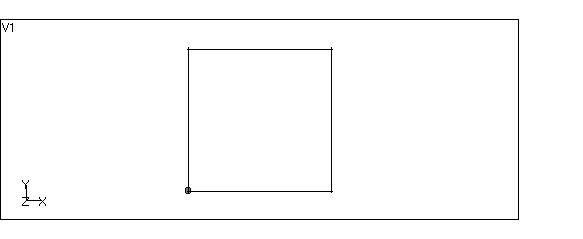

Введите в соответствующих полях данных: 0 (ноль) для координаты Х, 0 для координаты Y и 0 для координаты Z; затем выберите OK (для этого разместите курсор поверх этой кнопки в диалоговом окне и нажмите левую кнопку “мыши”). Появится аналогичное окно с запросом координат второго угла прямоугольника, расположенного по диагонали относительно первого заданного угла. Задайте координаты: 100 для X, 100 для Y и 0 для Z. Выберите OK. В результате сформируется квадрат размером 100 на 100 мм.
Может случиться так, что изображение сформированного квадрата окажется расположенным в углу графического окна. В этом случае поместить его в центр окна (или изменить масштаб изображения) можно выполнив последовательность команд View (вид) Autoscale (автомасштабирование) или нажав комбинацию клавиш Ctrl‑A.
