0, 50, 0 «Ок» 2 раза
50, 0, 0 «Ок» 2 раза
0, 0, 0 «Ок»

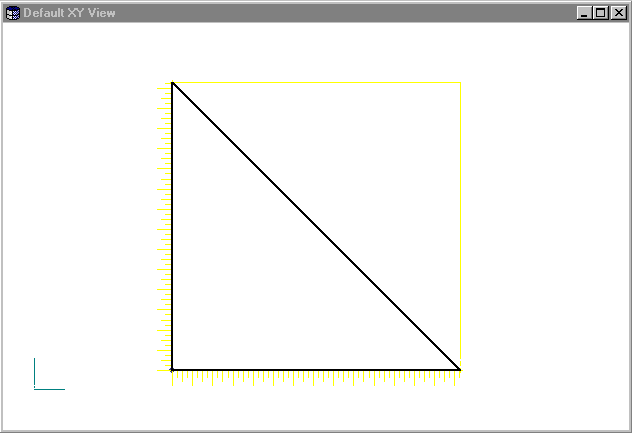

После этого во вновь появившемся окне просто нажмите на кнопку «Cancel». Нажмите CTRL-A, чтобы отцентрировать изображение и изменить его масштаб. В результате проделанных операций на экране появится изображение равнобедренного треугольника со сторонами 50 мм.

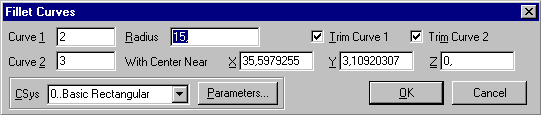

Далее необходимо выполнить скругление одной из вершин треугольника. Для этого откройте падающее меню Modify (изменение) и выберите команду Fillet (скругление). В диалоговом окне Fillet Curves введите в соответствующих полях данных, следующие значения:
Curve1: 2
Curve2: 3
Radius (радиус скругления): 15
Затем нажмите «Ок», «Cancel».

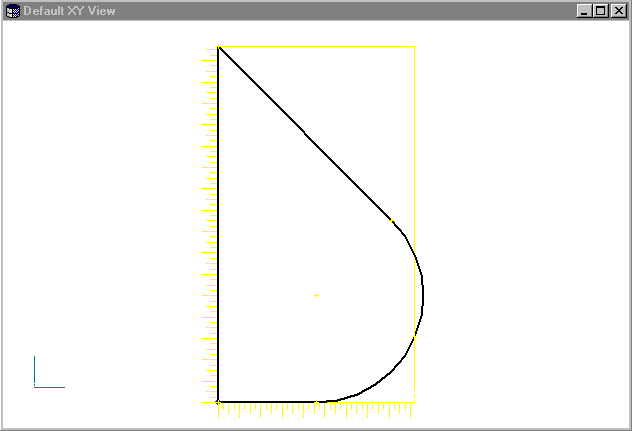

В результате, в рабочей плоскости, компьютер выполнит скругление вершины:
Далее необходимо построить окружность радиусом 6 мм и с центром в точке окружности скругления. Нажмите правой кнопкой мыши в любой точке рабочей области и в появившемся меню, нажмите левую кнопку мыши на строчку Snap to Point (шаг по точкам).
Выполните следующую последовательность команд:

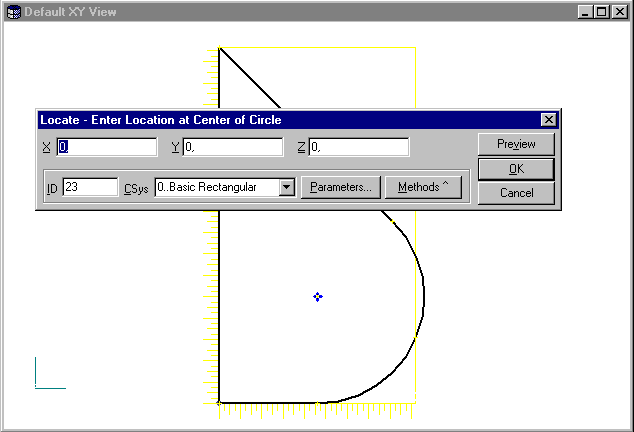

Geometry – Curve-Circle – Center. После появления окна построения окружности, выберите курсором на экране точку (центр окружности) как показано на рисунке, и нажмите «Ок»
В окне Radius of Circle в поле данных Radius введите 6, нажмите «Ок», потом «Cancel»

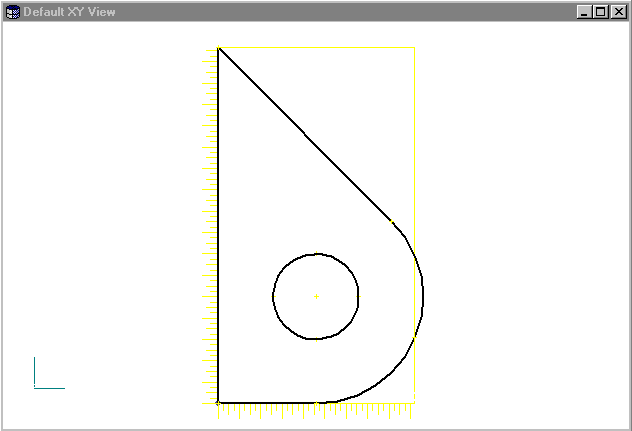

Плоский профиль будущего объемного тела готов.
Выполнив последовательность команд Geometry – Boundary Surface (ограниченная поверхность), определите поверхность, которая в дальнейшем будет использована для построения объемной фигуры. На экране появится стандартное окно выбора примитивов, в данном случае кривых, определяющих границу. Нажмите в окне кнопку Select All (выбрать все) и затем «Ок».

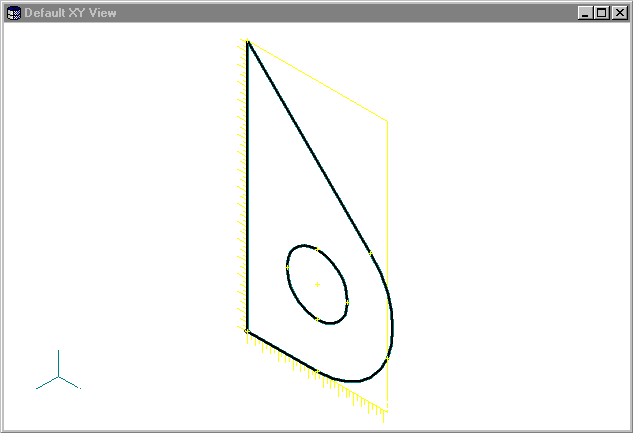

Далее сделайте переключение вида на модель, последовательностью команд: View – Rotate. В появившемся окне нажмите на кнопку «Isometriс» а затем на «Ок».

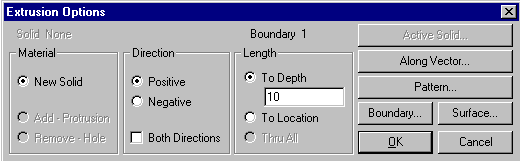

Для создания модели твердого (Solid) тела, выберите команду: Geometry – Solid – Extrude. В появившемся окне “Extrusion Options” отметьте пункты New Solid, Positive, а в поле данных To Depth (глубина) ввести 10. (как показано на рисунке). Затем нажмите «Ок».

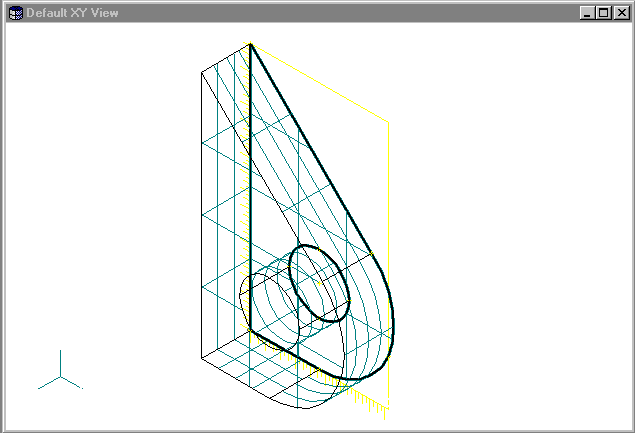

В результате на экране получается твердое тело с профилем, построенным нами в плоскости XY и толщиной 10 мм в направлении оси Z. И на этом построение геометрии окончено.
9.2 Задание свойств материала и конечных элементов
Теперь, когда основные геометрические характеристики модели введены, можно приступить к определению ее других свойств. Сначала зададим свойства материала.

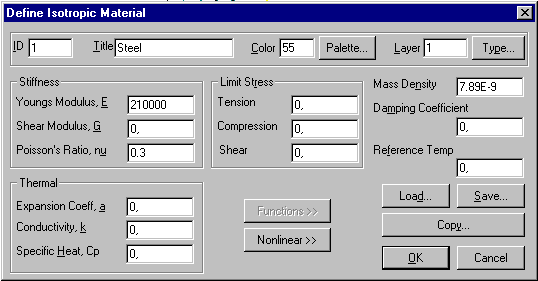

Выберите последовательность команд Model (модель) Material (материал). После чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Впишите название материала – Steel. Введите свойства: E=210000 H/mm2, коэффициент Пуассона (Poisons Ratio) 0.3, плотность (Mass Density) 7.89Е-9 t/mm3. Далее «Ок» и «Cancel».
Следующий шаг – описание свойства используемых в модели конечных элементов. Выполните команды Model (модель) Property (свойства). В появившемся диалоговом окне “Define Property – PLATE Element Type” нажмите на кнопку Element/Property Type. В следующем окне выберите пункт Solid и нажмите «Ок».

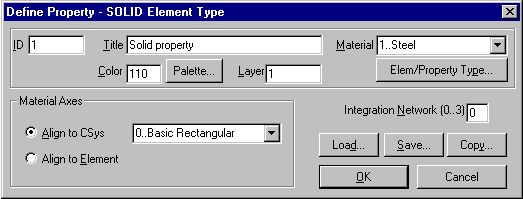

Далее в окне “Define Property – SOLID Element Type” в поле данных Material выберите материал, который Вами создан (стрелка с правой стороны этого поля данных). Введите название свойства элементов в поле данных Title: Solid property, далее «Ок» и «Cancel».
