5.6 Обработка результатов расчета температурных напряжений

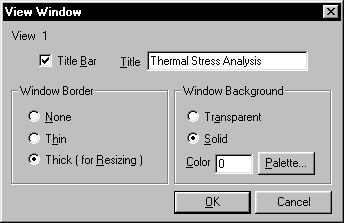

Прежде чем приступить к обработке результатов расчета, измените название графического окна. Для этого войдите в меню View (вид) Window (окно), введите новый заголовок “Thermal Stress Analysis“ в строку Title и нажмите OK.

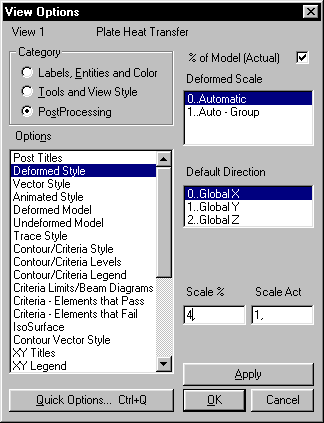

Кроме того, измените масштаб отображения перемещений: войдите в меню View (вид), Options (опции), отметьте PostProcessing (обработка результатов) в разделе Category (категория). Выберите строку Deformed Style (деформированное состояние) в разделе “Options”. Затем введите 4 в поле данных Scale % (масштаб в %). В этом случае величина отображения максимальных перемещений на рисунке составит 4% от размеров модели.
Нажмите OK.
Основными результатами проведенного расчета являются перемещения и напряжения, обусловленные воздействием температурного нагружения. Поскольку поле температур в пластине неравномерное, картина распределения перемещений и напряжений получается несимметричной. Кроме того, граничные условия усиливают этот эффект, так как закрепленные края не дают пластине возможности свободно расширяться.

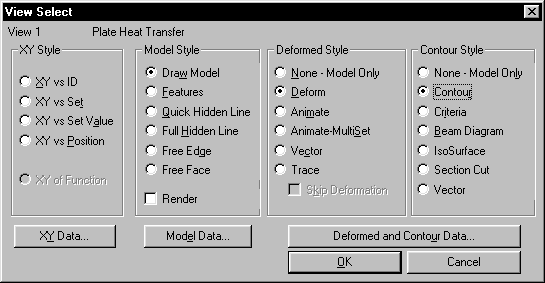

Для построения изолиний напряжений на деформированной пластине войдите в меню View (вид) Select (выбор), пометьте строки Deform (деформированное состояние) в разделе “Deformed Style” и Contour (изолинии) в разделе “Contour Style”, а потом нажмите кнопку Deformed and Contour Data (данные для отображения).
Поскольку при расчете напряженно-деформированного состояния выходные данные в виде температур отсутствуют, а во время обработки результатов предыдущего расчета визуализировались именно поля температур и соответствующая им строка осталась в активном состоянии, на экране появится предупреждение о том, что такого вектора не существует:
Так как обрабатывать результаты в виде поля температур нет необходимости, нажмите ОК в окне предупреждений. Далее, измените данные для обработки в появившемся окне: выберите 7..MSC/NASTRAN Case 1 в разделе “Output Set” (вариант для обработки) и 1..Total Translation (суммарные перемещения) в строке Deformation и 7033..Plate Top VonMises Stress (эквивалентные напряжения на наружном волокне) в строке Contour раздела “Output Vectors”.
Поскольку температура по толщине пластины не изменяется, то напряжения с обеих ее сторон равны и можно ограничиться просмотром результатов только для наружного (верхнего) волокна. Эквивалентные напряжения по Фон Мизесу выбраны потому, что они наиболее полно отражают общее напряженное состояние пластины.
Обратите внимание, что в этом окне можно получить информацию о максимальных и минимальных значениях выбранных для обработки величин. Так, в данном случае, максимальное значение эквивалентных напряжений составляет 657МПа, а минимальное: 221МПа; максимальное перемещение равно 0.041 мм.

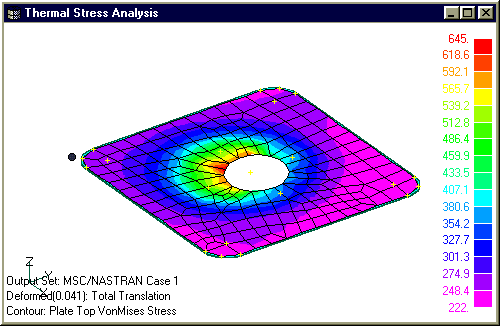

Выбрав необходимые данные для построения рисунка, нажмите OK в текущем окне, и еще раз OK в меню “View Select”. В результате на экране появится следующее изображение:
На рисунке видно, что имеет место некоторое изменение формы отверстия, ставшего теперь отличным от окружности, так как в месте нагрева перемещения больше, чем в других частях пластины. Как и следовало ожидать, наибольшие напряжения возникают там, где температура изменяется быстрее и образуются наибольшие температурные градиенты.
Запишите (сохраните) файл.
