2.3 Задание дополнительных вариантов внешних нагрузок
Вариант нагружения (load set) с номером 1, сформированный в предыдущем примере, соответствует гравитационной нагрузке величиной 10g в перпендикулярном плоскости пластины направлении. Для данного примера в представленный вариант нагрузок необходимо добавить еще два варианта нагрузок. Одна из них представляет собой давление величиной 0.001 Н/мм2, приложенное ко всей поверхности модели, а вторая - вертикальную нагрузку в 9 Н, равномерно распределенную по контуру центрального отверстия пластины. Зададим вначале нагрузку в -9 Н, для этого необходимо приложить силы по 0.5 Н к каждому из 18 узлов, лежащих по периметру центрального отверстия. То есть для добавления представленной нагрузки в 9 Н, необходимо:
1. Войти в меню Model (модель) Load (нагрузка) Set (вариант).
2. Оставить значение 1 в поле ID.
3. Поменять наименование “10g+p+q” в строку Title и нажать ОК.
4. Войти в меню Model (модель) Load (нагрузка) Nodal (в узлах).
Задавая нагрузки в узлах, можно отмечать каждый узел в отдельности, выбирая их на экране с помощью “мыши”. Но можно также использовать другой подходящий для данного случая специальный метод the circle select (выбор в пределах окружности). Клавиша Ctrl на клавиатуре (вместо клавиши Shift для прямоугольника) позволяет выделять узлы областью экрана в виде круга. Для этого необходимо:
- поместить курсор (перекрестие) в середину отверстия таким образом, чтобы расположить его как можно ближе к центру окружности. Нажать на клавиатуре клавишу Ctrl и удерживать ее в нажатом положении. Одновременно нажать левую кнопку “мыши” и сдвигать ее курсор вправо. На экране появится изображенная пунктиром окружность с центром в перекрестии курсора, которая будет изменять свой диаметр в соответствии с движениями “мыши” от центра;

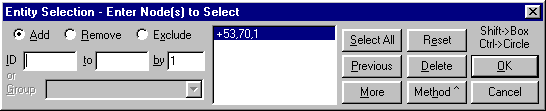

- увеличивать диаметр окружности до тех пор, пока она не заключит в себя все 18 узлов, расположенных по периметру (границе) отверстия. Затем отпустить клавишу Ctrl, а потом кнопку “мыши”. В результате будут помечены 18 узлов, в которых далее будет приложена нагрузка. Проверить правильность выбора можно визуально (помеченные узлы выделены на экране) и по номерам, которые появятся в диалоговом окне выбора узлов (с 53 по 70, с шагом 1). Если узлы пометились неправильно, нажмите Cancel и повторите процедуру выбора сначала.

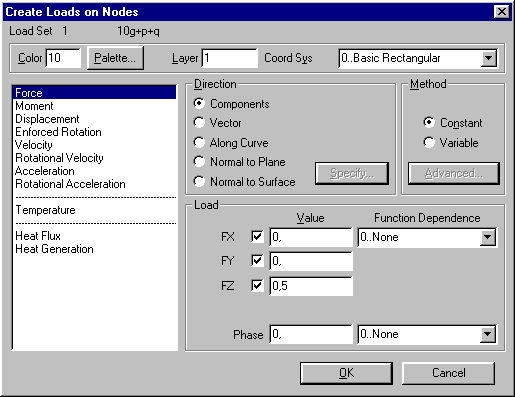

5. Если узлы помечены правильно, нажать ОК, что приведет к появлению окна “Create Loads on Nodal ” (задание узловых нагрузок).
6. Здесь в списке нагрузок выберите “Force” (сила).
7. Введите 0.5 в поле FZ и нажмите ОК. В результате нагрузка величиной 0.5 Н в направлении оси Z будет приложена к каждому из выбранных ранее узлов.
8. Для выхода из меню нажмите Cancel.
Для задания дополнительной нагрузки в виде давления на поверхность необходимо:
1. Войти в меню Model, Load, Set.
2. Оставить неизмененным значение в поле ID, равное 1, а также оставить наименование варианта “10g+p+q ” в строке Title и нажать ОК.
3. Войти в меню Model (модель), Load (нагрузка), Elemental (по элементам).

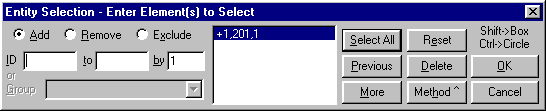

4. Нажать в окне кнопку Select All (выбрать все), а затем OK.

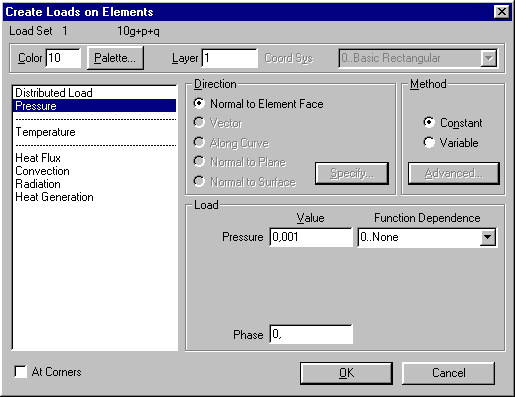

5. В появившемся окне, для задания нагрузок по элементам, в списке нагрузок необходимо выбрать “Pressure” (давление), а также ввести .001 в поле данных “Pressure” (величина давления) и нажмите кнопку OK:
6.. На экране появится очередное окно с запросом номера грани элемента, к которой надо приложить давление:
7. В поле данных Face (грань) введите 1 (это соответствует наружной стороне оболочечного элемента) и нажмите OK.
8. Для выхода из меню нажмите Cancel.
