4. Розрахунок канатов.

Підйомні канати розраховуються по стропорному зусиллю.

При одноразовому підйомі зусилля в канаті:

35400 Н.

При двократному підйомі зусилля в одному канаті:

21240 Н.

Розривне зусилля каната :

21240 5 = 106200 Н,

де l – коефіцієнт запасу фортеці каната. Канат вибираємо по розривному зусиллю 28Г – В – О – Н - 180 ГОСТ 7669 - 69; d=28 мм. Разрывное зусилля в канаті.. 442500,00 Н

5. Розрахунок барабана

Діаметр барабана :

=28  25 = 700мм, где - диаметр каната.

Розрахунок канатоемкости і довжини барабана роблять за методикою грузподъемных машин :

43,81м,

где - коефіцієнт, який враховує збільшення довжини каната при закиданні ковша на кут , =1,5…1,2.

- довжина стріли, =16,4м.

 - кут установки стріли,, =30⁰.

 - кут нахилу поверхні копання,  = 20⁰.

Число робочих витків на барабані:

20.

Lн.к.

S

Dб.

Lб.

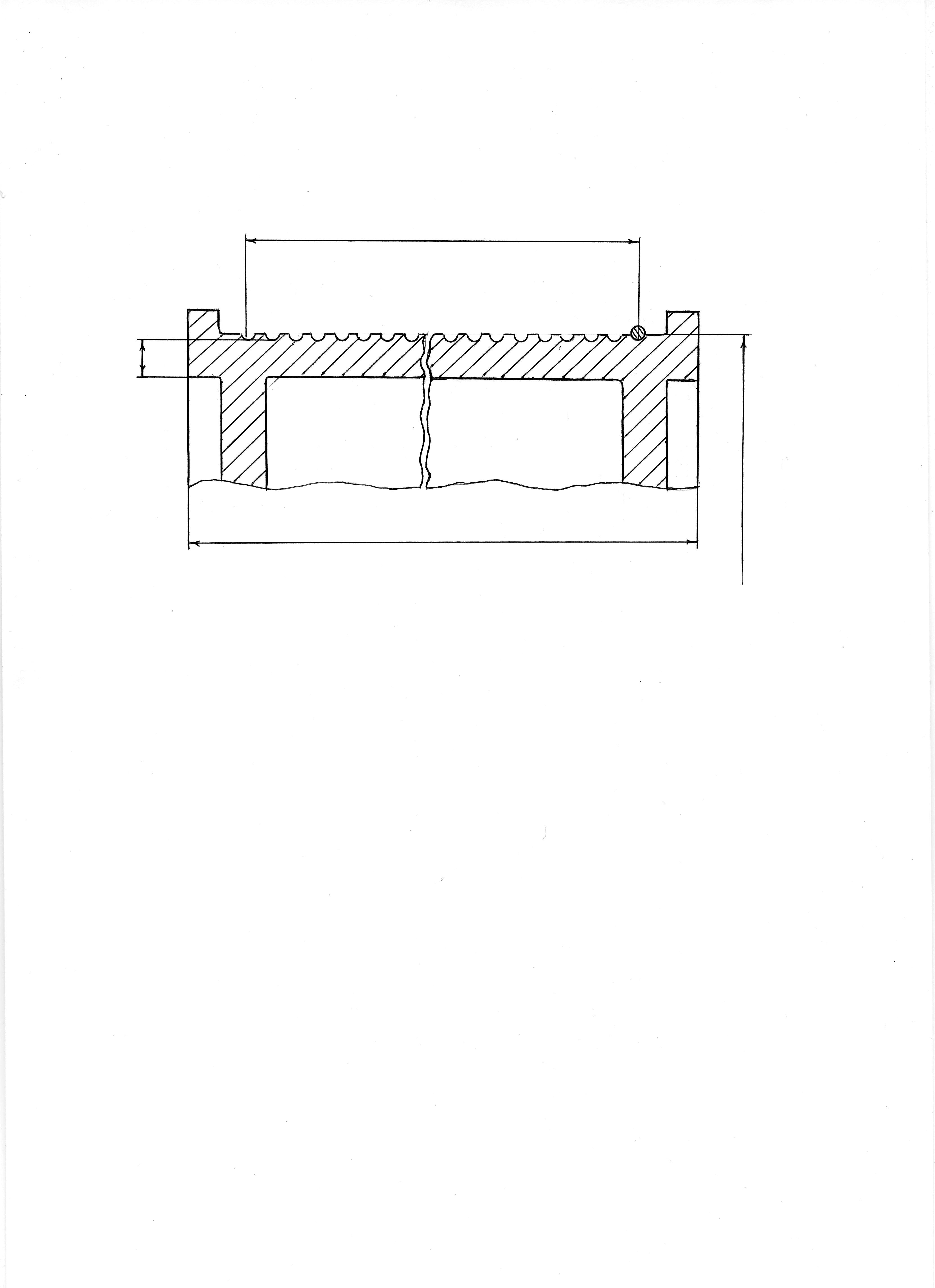

Рисунок 2. Розрахункова схема барабана

Довжина нарізної частини барабана :

=30,8  (20 + 1,4) = 659,83 мм,

де t – крок нарізки барабана :

t=1,1  dk = 1,1  28 = 30,8 мм.

Товщина стінки барабана :

,

где - - 1,25…1,5 – коефіцієнт динамічності

- напруга тиску матеріалу, мПа.

Т.к. < 2,5, то перевірку не робимо.

6. Розрахунок продуктивності одноковшового екскаватора

До основних чинників, які впливають на продуктивність екскаватора, відносять наступні:

- труднощі розробки гірської маси, які оцінюються категорією породи і її станом;

- параметри забою, які впливають на міру наповнення ковша;

- технічні дані, стани і конструктивно виробнича надійність екскаватора;

- кваліфікація машиніста;

-організація робіт, яка залежить від достатньої кількості транспортних засобів, стану доріг, і так далі

Паспортная (теоретическая) временная производительность (м³/ч) ОЭ.

=60  2  6,3= 756 м³/ч,

де - конструктивне розрахункове число циклів в хв = 1,14…2,75.

Число циклів в хвилину можна визначити експериментально і розрахунковим шляхом, для чого необхідно визначити складові елементи циклу :

,

де - тривалість зачерпування грунту

- час повороту екскаватора до місця розвантаження

- час розвантаження,

- час повороту в забій

- час опускання рукояті в забій.

Машиністи високої кваліфікації можуть поєднувати деякі операції, тим самим скорочуючи час циклу. У загальному випадку час циклу :

,

де - тривалість окремих операцій.

Число циклів в хвилину =2 с^-1.

Годинна технічна продуктивність:

=756  0,90  1,2 = 813,83 м³/ч,

де , - коефіцієнти враховують вплив породи і параметрів забою на тривалість циклу.

=0,98…1,2 – менше значення береться для сипких вантажів.

де , - тривалість безперервної роботи екскаватора з одного місця стояння при одному напрямі руху робочого органу ( )і тривалість одного пересування ( ), с.

Експлуатаційна змінна продуктивність:

756  8  1,01 = 6123,60 м³/смен,

де - тривалість зміни;

- коефіцієнт використання екскаватора в часі:

=1,01,

тут - коефіцієнт надійності, для одноковшового екскаватора,

= 0,8…0,95.

- - час перерв в роботі екскаватора за зміну.

Добова експлуатаційна продуктивність:

=6123,60  1 = 6123,60 м³/сутки,

где - число зміни в добу.

Річна продуктивність:

=6123,60  238 = 1457416,80 м³/за год,

n - число змін в добу

- число робочих днів.

= 360 – 9 – 3 – 6 – 104 =238 дн.

- число днів в році, = 360 дн.

- число святкових днів в році,, = 9 дн.

- число простоїв = 3 дн.

, - число вихідних днів, =104 дн., =6 дн.

За результатами розрахунків складені діаграми навантажень.
