Вимоги до установки різця.

1. Вершина різця повинна знаходитись строго на лінії центрів верстата.

Малюнок. 4. Установка різця по задньому центру.

Для правильної установки різець підводять до центру в задній бабці. Вершина різця повинна знаходитись на одному рівні з вістрям конуса центру (мал. 4). Для того, щоб добитися цього збігу, під різець ставлять підкладки. Під різець не слід ставити більше двох підкладок. Вони повинні розташовуватися під всією опорною площиною різця і не висовуватися з різцетримача.

Малюнок. 5. Установка одного і того ж різця щодо лінії центрів.

2. Виліт різця з різцетримача повинен бути мінімальним. Він не повинен перевищувати полуторної висоти тіла різця. Інакше різець вібруватиме і оброблювана поверхня вийде роздробленою. Вібрація може привести різець до поломки.

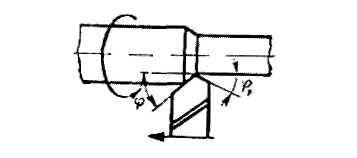

Малюнок. 6. Положення кутів різця в плані.

Дуже мале висунення різця не зручне тим, що різцетримач закриває від працюючого оброблювану поверхню, а це утрудняє підведення різця до заготовки. Встановлений різець повинен бути закріплений не менше ніж двом болтами.

3. Величина кутів різання, окрім відповідного заточування різця, залежить також від правильності його установки. На малюнку 5 показані приклади можливих установок одного і того ж різця щодо лінії центрів, які повністю змінюють кути різання.

При установці різця вищий за центр (а) задній кут. різця зменшиться, що приведе до нагріву різця і він вийде з ладу. При установці різця нижче за центр (в) деталь підніметься на різець і зламає його. Правильне положення різця по відношенню до заготовки показано на малюнку 5, б.

4. Положення кутів різця в плані: головного ( ) допоміжного ( ₁)

(мал. 6). Правильність кутів в плані перевіряється на око при підведенні різця до оброблюваної заготовки.

Практична робота

1. На непрацюючому верстаті визначити шляхи передачі рухів від електродвигуна до виконавчих механізмів.

2. Встановити рукоятки на коробці швидкостей на всі можливі числа оборотів шпинделя. Після кожної з установок включити і зупинити верстат. Поспостерігати швидкості обертання шпинделя.

3. Користуючись таблицею встановити коробку швидкостей на середнє число оборотів шпинделя. Встановити коробку подач на всі можливі числа оборотів ходового валу. Після кожної установки запустити верстат, і поспостерігати за обертанням ходового гвинта або ходового валу і зупинити верстат.

4. Користуючись торцевим ключем встановити і закріпити заготовку в патроні. Перевірити правильність установки заготовки. (Не забудьте вийняти ключ з патрона і покласти його на місце.)

5. Встановити прохідний різець в різцетримачі за допомогою підкладок і накидного ключа. Перевірити правильність установки різця.

1. Зняти пробну стружку.

• Обережно підвести різець до заготовки з тим щоб його вершина врізалася в метал.

• Зняти пробну стружку по всій довжині заготовки, переміщаючи різець вручну.

7. Прибрати верстат і робоче місце:

а) вийняти заготовку з патрона;

б) зняти різець з різцетримача;

в) очистити верстат від стружки і ретельно протерти його направляючі;

г) привести в порядок робоче місце і здати його викладачу.
