Указания к решению задачи
Давление, создаваемое объёмным насосом, определяется как сумма давления в гидроцилиндре и потерь давления в гидролиниях. Давление в гидроцилиндре зависит от усилия на штоке и диаметра (площади) поршня. Потери давления линейно связаны с потерями напора, расчёт которых ведут по формуле Дарси-Вейсбаха в известной последовательности (см. задачи 8, 10, 12). Учесть, что скорости движения жидкости в напорной и сливной линиях различны (из-за уменьшения штоковой полости гидроцилиндра по сравнению с поршневой).

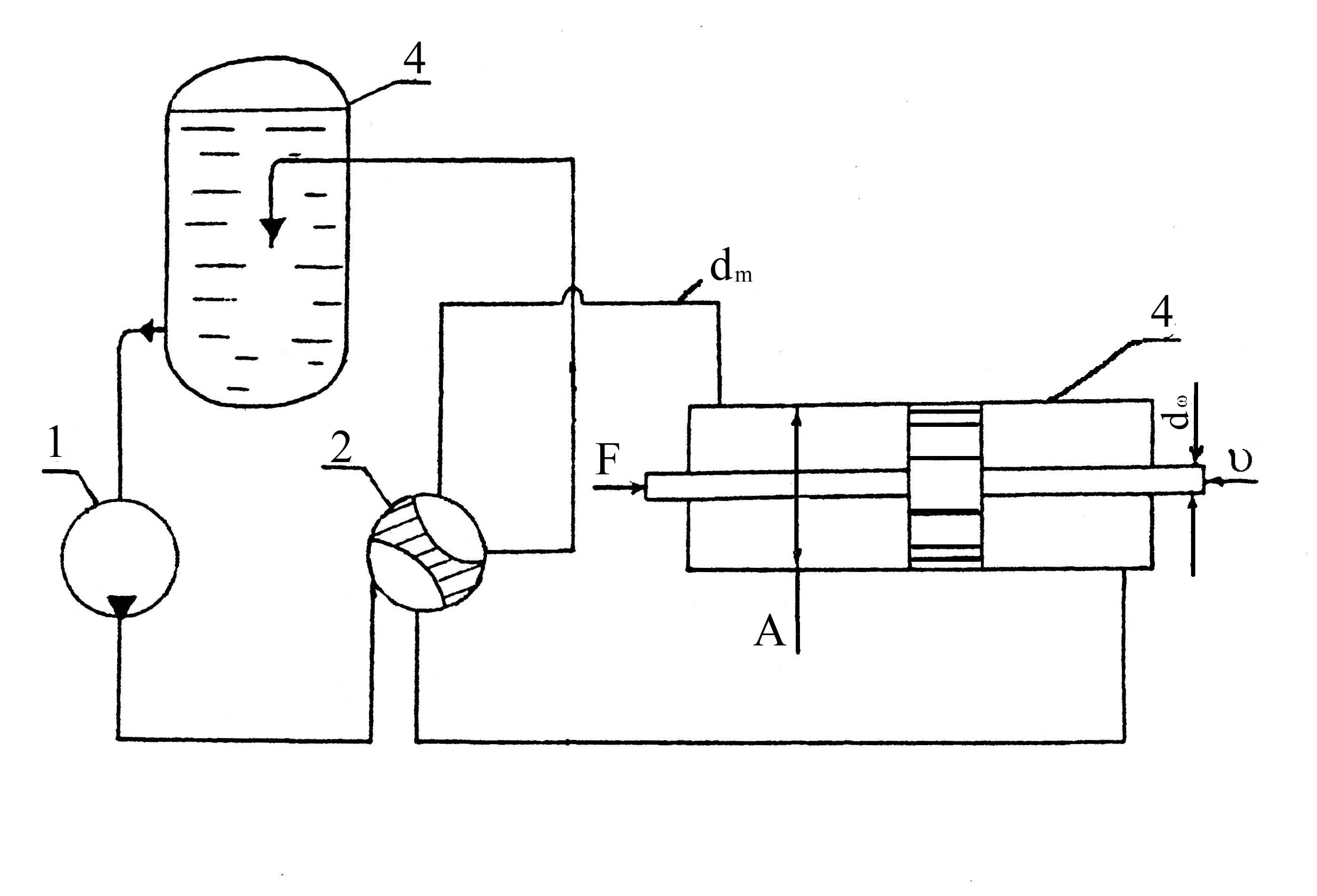

Задача 17. Какое давление должно быть на выходе объёмного насоса I, подающего рабочую жидкость Ж с температурой t через распределитель 2 в правую полость силового гидроцилиндра 3 для преодоления нагрузки на штоке F при скорости его перемещения v (рис.5.13). Общая длина трубопроводов от насоса до гидроцилиндра и от гидроцилиндра до бака 4 – L, их диаметр – dm. Диаметры: поршня D, штока dш. Сопротивлением распределителя и других местных сопротивлений пренебречь.
Р
ис.
5.13
Значения F, v ,L и dm принять по предпоследней цифре шифра из табл. 5.34.
Таблица 5.34
Предпоследняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
F , kH |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
v ·10-2 , м/с |
8 |
9 |
10 |
11 |
12 |
13 |
12 |
11 |
20 |
9 |
L , м |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
dm ·103 , м |
21 |
20 |
18 |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
Указания к решению задачи
Давление на выходе объёмного насоса равно сумме давления в гидроцилиндре и потерь давления в гидролиниях. Давление в гидроцилиндре определяется значениями усилия на штоке и площади поршня. Подача насоса зависит от геометрических размеров элементов цилиндра и скорости перемещения его штока. Потери давления определить по величине потерь напора, значение которой вычисляют по формуле Дарси-Вейсбаха по известной методике (см. задачи 8, 10, 12, 16).Скорость движения жидкости в гидролиниях (трубопроводах) определить из уравнения расхода.
Значения D, dш, Ж и t принять по предпоследней цифре шифра из табл. 5.35.
Таблица 5.35
Предпо- следняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
D·103, м |
32 |
40 |
50 |
63 |
80 |
63 |
50 |
40 |
32 |
80 |
dш·103,м |
16 |
20 |
25 |
32 |
40 |
32 |
25 |
20 |
16 |
40 |
Ж |
Масло МК |
Масло трансформаторное |
Масло МС-20 |
|||||||
t , 0C |
45 |
50 |
60 |
70 |
60 |
50 |
65 |
50 |
60 |
70 |
Задача 18. Определить давление, создаваемое объёмным насосом, и его подачу, если преодолеваемая сила вдоль штока гидроцилиндра F, а скорость перемещения поршня v (рис.5.14). Учесть потерю давления по длине в трубопроводе, общая длина которого L, диаметр dm . Каждый канал распределителя по сопротивлению эквивалентен длине трубопровода lэ=b·dm . Диаметр поршня D, площадью штока пренебречь. Рабочая жидкость Ж, температура рабочей жидкости t.
Рис. 5.14
Значения
F,
,
L
и dm
принять по предпоследней цифре шифра
из табл. 5.36.
Таблица 5.36
Предпоследняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
F , kH |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
13 |
12 |
v ·10-2 , м/с |
9 |
10 |
11 |
12 |
13 |
12 |
11 |
10 |
9 |
8 |
L , м |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
dm ·103 , м |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
Значения b, D, Ж и t принять по предпоследней цифре шифра из табл. 5.37.
Таблица 5.37
Предпо- следняя цифра шифра |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
b |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
|
D·103 , м |
63 |
80 |
50 |
40 |
32 |
40 |
50 |
63 |
80 |
32 |
|
Ж |
Масло МC-20 |
Масло МС |
Масло трансформаторное |
||||||||
t , 0C |
45 |
50 |
60 |
70 |
60 |
50 |
65 |
50 |
60 |
70 |
