4.3 Порядок виконання роботи

1.Після одержання допуску до виконання даної роботи, на підставі знань принципу роботи приладу за блок-схемою (Рис. 4.1), приступають до ознайомлення блоків у наявності та до вивчення принципової електричної схеми приладу і наземної апаратури.

2.Збирають схему приладу для перевірки його на працездатність у наступній послідовності:

• приєднують ЖK і ОК приладу до аналогічних гнізд в станції АКС/Л-7;

• замикають електроди A₁ і А₂ на ОК;

• перевіряють і градуюють схему комутації, натискають кнопку «ком» до встановлення стрілки на мінімальному показі індикаційного приладу, ручкою «нуль індикації» виводять його стрілку на шкали;

• регулюють фази опорної напруги каналів УО – переводять схему комутації в позицію «стандарт-сигнал» і ручками «фаза» домагаються максимальних показів приладів візуального контролю;

• компенсують початковий сигнал – перемикають схему комутації в позицію «нуль-сигнал» і ручками «нуль-сигнал» виводять бліки гальванометрів кожного каналу на нуль шкали;

• виконують попередню установку масштабу запису – у позиції схеми комутації «стандарт-сигнал» 40 Ом, регулюванням рівня вихідного сигналу ручками «вихід» домагаються відхилення бліків других гальванометрів (чутливість 1:5) кожного каналу на 8 см шкали, при цьому для меж вимірювання 200; 1000 і 5000 Ом отримують масштаби запису за основним гальванометром відповідно 1.5 і 25 Ом;

• за звичайною методикою (за допомогою градуйованого компенсатора поляризації) встановлюють масштаб запису кривої ПС.

3.Після розглянутих операцій дається висновок про працездатність приладу до роботи в свердловинних умовах.

4.4 Контрольні питання

1.З якою метою при електричному каротажі для живлення струменевих електродів використовується змінний струм?

2.Яким способом здійснюється в приладі КСП розділення електричних сигналів струменевої та вимірювальної ланок?

4.5 Література

1. Комаров С.Г. Геофизические методы исследования скважин.– М.: Надра, 1973, с. 82-84.

2. Померанц Л.И., Чукин В.Т. Аппаратура и оборудование для геофизических методов исследования скважин. – М.: Надра; 1978, с. 137-144.

Лабораторна робота №5

Вивчення будови і принципу роботи апаратури бокового каротажу (АБКТ)

5.1 Мета роботи

Метою даної роботи є вивчення різних пристроїв реєстрації діаграм методом екранованих зондів, вивчення принципових електричних схем приладів і більш детально вивчити принцип роботи апаратури АБКТ.

5.2 Теоретичні основи

Метод екранованих зондів є різновидом методу уявного опору. Основна відмінність полягає в тому, що в даному методі здійснюється фокусування струму, який виходить із центрального електрода A₀. Завдяки цьому струм центрального електрода А₀ утворює електричне поле в породах у формі горизонтального тонкого пучка силових ліній, спрямованого перпендикулярно до осі свердловини (Рис.5.1). Фокусування струму центрального електрода А₀ здійснюється за допомогою екранованих електродів A₁-A₂ (іноді їх називають фокусуючими) за рахунок того, що центральний електрод A₀ і екранні електроди A₁-A₂ однополярні та перебувають під одним і тим же потенціалом.

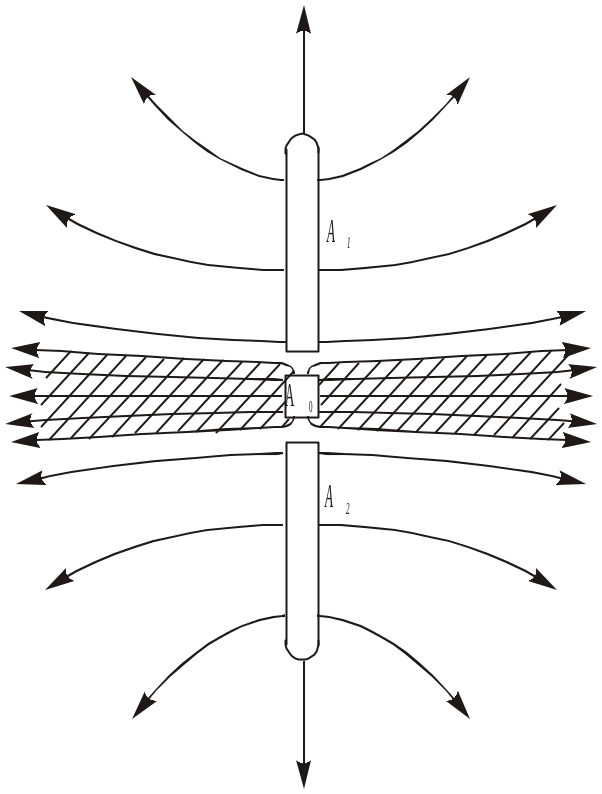

Рисунок 5.1 – Характер розподілу струменевих ліній в однорідному
