Градуювання каверномірів

Перед вимірами фактичного діаметра свердловини необхідно зробити градуювання каверноміра, що полягає у визначенні сталої каверноміра C, початкового діаметра свердловини d₀ і нормальної сили струму I, а також у перевірці лінійності його показів.

Градуювання звичайно виконується на базі промислово-геофізичних партій не менше одного разу на місяць. На буровій, перед початком виміру, варто перевіряти правильність роботи каверноміра за допомогою двох-трьох кілець відомого діаметра.

Для градуювання каверномірів у стаціонарних умовах звичайно використовується хрестовина з отворами, які розташовані на однаковій відстані від її центра, в які вставляються вимірювальні важелі або набір градуювальних кілець.

Для градуювання каверноміра збирається звичайна схема виміру, мінус джерела живлення, підключається до корпуса приладу. При зворотній силі струму живлення каверноміра I, яке рівне близько 2 мА, і значеннях розкриття, що задаються, мірних важелів, які відповідають визначеним діаметрам свердловин, вимірюють різниці потенціалів U, що знімаються з омічного датчика. За величиною U і відомих діаметрів хрестовини будують графік градуювання U=f(d_c) (Рис. 4.4). Стала C каверноміра розраховується за двома парами значень d_c, U₁ і d_c, U₂, які взяті на лінійній ділянці графіка, за допомогою формули:

, (4.2)

Таблиця 4.1 – Технічні характеристики каверномірів

Марка	Діаметр, мм	Довжина, мм	Маса, кг	Число жил кабеля	Число вимірювальних важелів	Межі вимірювання діаметра свердловини, мм	Гранична температура, С	Граничний тиск, Па·108	Похибка вимірювання діаметра свердловини, мм
СКС-4 СКТ-5 СКО-12 КВ-2 КФМ КСУ-1 КСУ-2	80 80 80 55 60 70 36	1921 1736 1619 1410 1200 1918 1810	33 33 30 10,8 5 35 12	3 3 1 3 3 3 3	4 4 4 3 3 3 3	100-760 100-750 125-750 60-240 70-250 70-760 46-370	100 120 120 60 60 120 70	0,50 0,50 0,50 0,15 0,30 0,80 0,20	±15 ±15 ±15 ±15 ±15 ±10 ±5

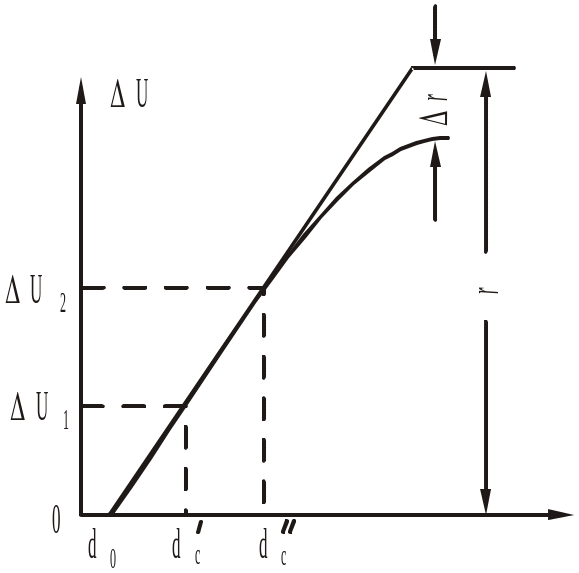

Рисунок 4.4 – Графік градуювання каверноміра з трьох­жильним кабелем

Діаметр d₀, при якому U=0, встановлюють за графіком U=f(d_c).

Нормальна сила струму I₀, при якій зміна діаметра на 1 см відповідає U=1,25 мВ, знаходять із співвідношення:

. (4.3)

Характеристика каверноміра повинна бути близькою до лінійної та відхилення від лінійності не повинне перевищувати 10%. Величина нелінійності графіка градуювання розраховується за формулою:

. (4.4)
