3. Описание лабораторной установки
Импульсный метод определения скорости распространения упругих волн в материале может быть изучен с помощью серийной ультразвуковой аппаратуры, в частности прибора УКБ-1М и ультразвуковых преобразователей.

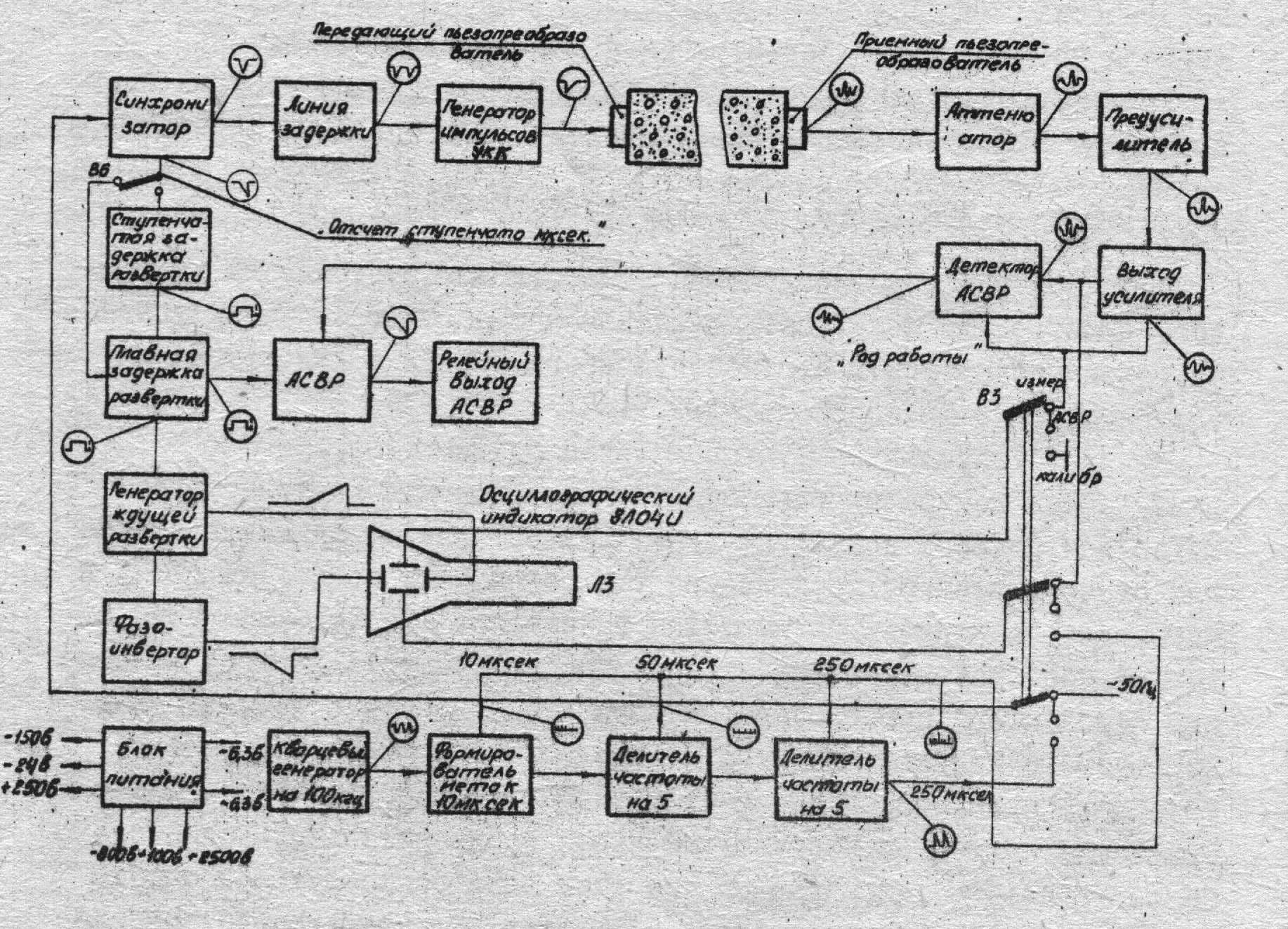

Рис. 1. 2. Функциональная схема прибора УКБ -1М
На рис. 1.2 приведена функциональная схема прибора. Задающий генератор вырабатывает импульсы для запуска ступенчатой или плавной задержки ждущей развертки, которая используется для отсчета времени прохождения ультразвуковых колебаний (УЗК) в материале. Электрические импульсы генератора УЗК возбуждают излучающий преобразователь на его резонансной частоте. Упругие колебания излучающего преобразователя при его контакте с поверхностью испытуемого изделия вводятся в изделие.
Прошедшие через изделие колебания принимаются приемным ПЭП и преобразуются в электрические колебания, поступающие через предварительный усилитель на вертикально-отклоняющиеся пластины электронно-лучевой трубки и через детекторное устройство - на вход автоматического сигнализатора времени распространения. Измерение времени распространения УЗК заключается в том, что при помощи плавной и ступенчатой задержек запуска развертки передний фронт принятых УЗК совмещается с началом развертки. Суммарная величина введенной задержки равна измеренному времени.
При определении скорости продольных волн в испытуемых изделиях устанавливаются две базы измерений (рис. 1.3). Длина первой базы L1 = 0,1 м, длина второй базы L2 = 0,22 м, В процессе измерений один преобразователь устанавливается в положение а, а другой поочередно в положения б и в; в каждом из положений второго преобразователя по переднему фронту принятого импульса определяется время прохождения баз и соответственно.
Рис. 1.3. Схема установки ПЭП на изделии
Скорость распространения ультразвуковых колебаний вычисляется по формуле:
, (1.2)
где: - скорость колебаний в направлении ; - время прохождения импульсом баз и в данном направлении. Направления измерений выбираются в зависимости от типа структуры стеклопластика. Обычно, если преподавателем не указанно иное, проводятся три измерения: по направлению расположения основы, по направлению расположения утка и под углом 45о к вышеуказанным направлениям. Если установить направление основы визуально не удаётся, то производится произвольная разметка образца и производятся измерения согласно схеме, приведённой на рис. 1.4.
Плотность материала изделия определяется по значениям скоростей распространения колебаний в выбранных направлениях:
(1.3)
4. Порядок выполнения работы
Ознакомиться с устройством прибора УКБ-1М.
Осуществить подготовку прибора к работе:
подсоединить заземляющий кабель к клемме "Земля" и к контуру заземления;
установить органы управления прибора в положения: выключатель «Сеть выкл.» – «Выкл.», переключатель «Ослабление дБ» – «О», ручку «Усиление» – среднее, переключатель «Отсчет плавно» - «О» по лимбу шкалы, переключатель «Отсчет ступенч.» - «О», тумблер «Развертка I ,II» - «II», ручку «Развертка плавно» - среднее, ручку «Смещ.» - среднее, тумблер «Амплитуда УЗК» - «Мах», переключатель «Род работы» – «Измер.», переключатель «Множитель» - «0,5», ручку «Яркость» - крайнее правое;
подсоединить к разъемам «Выход генератора» и «Вход усилителя» соединительные кабели с пьезопреобразователями на выбранную рабочую частоту;
подсоединить прибор к сети 50 Гц напряжением 220 В;
включить прибор, повернув выключатель «Сеть – выкл»;
ручками управления «Фокус», «Смещ. X», «Яркость», «Астигматизм» и «Геометрия» установить необходимую яркость изображения, фокусировку, добиться изображения на экране ЭЛТ и установить начало линии развертки в начале сетки экрана ЭЛТ;
убедиться в том, что передающий преобразователь издает звучание низкой частоты;
установить ручку «Усиление» в крайнее правое положение и убедиться в наличии «шумовой дорожки» на линии развертки.
Произвести установку преобразователей через слой контактной смазки на поверхность испытуемого изделия с базой (см. рис. 2): передающий преобразователь - в положение а, приёмный преобразователь - в положение б. Измерение осуществляется вдоль основы ткани.
Определить время прохождения импульсом базы в материале в направлении, указанном в п. З, для этого:
тумблер «Развертка I, II» установить в положение «I», ручку «Развертка плавно» - в среднее положение;
ручками «Отсчёт ступенч.» и «Отсчёт плавно» установить фронт первого вступления колебаний вблизи начала линии развертки;
амплитуду первого вступления колебаний при помощи ручек «Усиление» и «Ослабление» установить на уровне нижней горизонтальной линии на сетке экрана ЭЛТ;
установив ручку «Развертка плавно» в крайнее правое положение и вращая ручку «Отсчёт плавно», совместить первое вступление принятого сигнала с началом линии развертки;
произвести расчет времени распространения импульсов посредством умножения показаний шкал лимба нониуса на соответствующий множитель диапазона.
Форма 1.1
Параметры
|
Направление измерений |
|||||
вдоль основы |
вдоль утка |
под углом 450 |
||||
L1о=0,1м |
L1о=0,22м |
L1у=0,1м |
L1у=0,22м |
L145=0,1м |
L145=0,22м |
|
Время распространения УЗК Ti, ·10-6 сек |
|
|
|
|
|
|
Скорость рапространения УЗК ci = (L1-L2)/(T1-T2), м/с |
|
|
|
|||
Плотность материала
кг/м3 |
|
|||||
Динамический модуль упругости материала Е, МПа |
|
|
|
Установить преобразователи на поверхность испытуемого изделия с базой = 100 мм вдоль основы ткани (см. рис. 1.3); передающий преобразователь - в положение a; приёмный преобразователь – в положение в.
0пределить время прохождения импульсом базы в материале по п. 5 и в соответствии с указаниями п. 4.
Произвести определение времени прохождения импульсом с установкой
двух баз измерений по п.п. 3, 4, 5 вдоль утка ткани и и под углом 450 к основе и утку и
Вычислить скорость распространения УЗК по формуле (1.2).
Определить плотность материала испытуемого изделия в направлениях
основы ткани, утка и под углом 45° к ним в соответствии с выражением (1.3).
Используя номограмму на рис. 1.5, определить динамические модули
упругости материала Е в выбранных направлениях.
Рис. 1.4. Схема постановки датчиков по основе, утку и под 45о к ним на стеклопластиковом образце
