Питання для самоконтролю

1.3а якою формулою визначають площу січення проводів методом економічної густини струму?

2. Як визначити розрахунковий струм на ділянці лінії?

3. Як проводять сумування навантажень в лініях напругою 35 кВІ

4. Назвіть значення економічної густини струму для неізольованих алюмінієвих і сталеалюмінієвих проводів?

5. Як визначити поправочний коефіцієнт на економічну густину струму початкової ділянки?

6. Переваги і недоліки ліній виконаних однаковим перерізом по всій довжині?

7. Як визначають втрати напруги в мережі?

8. Які мінімально допустимі перерізи проводів повітряних ліній електропередачі напругою 35 кВ за умовами механічної міцності?

Практична робота № 11

Розрахунок лінії з двостороннім живленням

Навчальна мета: набути практичних навиків по розрахунку електричних мереж з двостороннім живленням.

Програма роботи

1. Визначення значень потужностей на ділянках лінії в нормальному режимі і точки розділу потужностей.

2. Вибір марки і площі перерізу проводу лінії.

3. Визначення втрат напруги в нормальному і аварійному режимах роботи.

4. Побудова графіка розподілу напруг по довжині лінії.

Послідовність виконання роботи

1 Ознайомтесь з методичними вказівками до роботи.

2. Випишіть завдання до задачі (приклад 11) з вихідними даними свого варіанту (табл. 11.1) і нарисуйте розрахункову схему електричної мережі (рис. 11.1).

3. Виберіть марку і перерізи проводів лінії.

4. Визначте потужності, які передаються через ділянки лінії і перевірте, чи збігається баланс потужностей.

5. Встановіть положення точки розподілу потужностей.

6. Визначте втрати напруги у вузлових точках і побудуйте графік розподілу напруг по довжині лінії (рис. 11.4).

7. Проаналізуйте проведену роботу.

Зміст звіту

1 Розрахункова схема мережі з вихідними даними свого варіанту.

2. Розрахунки по визначенню потужностей, втрат напруги на ділянках лінії, вибору проводів.

3. Графік розподілу напруг по довжині лінії.

4. Висновок. Методичні вказівки до виконання роботи

Лінія з двостороннім живленням являє собою більш простий тин замкнутої мережі. Це - магістраль з двома джерелами живлення (рис. 11.1). При обриві проводів або виході з ладу одного джерела живлення електропостачання споживачів не порушується. Припустимо, що в розглядуваній лінії точка 1 живиться від джерела А, а точка 3 - від джерела В. Точку 2, яка живиться від обох джерел, називають точкою струмоподілу і позначають на схемах трикутником.

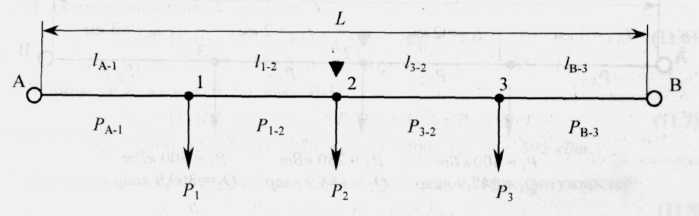

Рис. 11.1. Схема магістралі з двостороннім живленням.

Струм, що витікає з джерел, при відсутності навантаження визначається відмінністю між напругами джерел і зсувом фаз між ними. Він називається зрівняльним струмом. При 0_А = і/_в струм, що виходить з джерел, визначається лише навантаженням і називається лінійним навантажувальним струмом.

В практичних розрахунках найчастіше зустрічаються випадки коли напруги живлення рівні між собою за абсолютним значенням (Uj ^ж Uh) і збігаються за фазою, але крім цього, усі ділянки магістралі виконані однорідними проводами.

Магістраль лінії з двостороннім живленням беруть однорідною, щоб втрати напруги в лінії при аварійному вимиканні одного з джерел живлення були меншими. Для однорідної магістралі з двостороннім живленням розрахунки спрощуються ще й тому, що при цьому можна окремо обчислювати активні і реактивні складові потужності або струму.

Лінії з двостороннім живленням, як і інші замкнуті мережі, забезпечують живлення споживачів як у нормальному, так і аварійному режимі при виході з ладу окремих ділянок. Тому при розрахунках слід врахувати відповідні допустимі напруги. Якщо додаткове зниження напруги, викликане аварією, не перевищує 5%, то вважають, що проводи лінії вибрані правильно. Перерізи проводів у лініях з двостороннім живленням визначають не за нормальним, а за аварійним режимом.

Приклад 11. Вибрати провід для повітряної лінії напругою 10 кВ з двостороннім живленням (рис. 11.1). Напруги джерел живлення рівні і співпадають по фазі (U_A = U_В).

Вихідні дані: Р, = 400 кВт, Р₂ = 250 кВт, Рт, = 500 кВт,l_А-1., = 3км, l_1-2= 2 км, l₃.₂ = 2км, lв-з = Зкм, cos φ = 0,85 , ∆U_ном = 4 %, ∆U_ae = 9 %, D_ср, = 1,5 м. Лінію передбачається виконати однорідними проводами на залізобетонних опорах в третьому кліматичному районі за ожеледдю, розрахунковий період - 7 років.
