Литература

• Симкин Б.А. Справочник по бурению на карьерах. - М.: Недра, 1990. С. 120-122, рис. 4.2а.

2. Долота для бурения в породах повышенной (средней) крепости. Конструкция, техническая характеристика долот НП-6-160, 8РД160Ш. Рисунок, размеры, материалы.

Литература

• Филимонов Н.А. Горные машины для открытых работ. С. 25-26, рис. 11б (снять размеры).

• Авдеев Ф.А. Нормативный справочник. С. 350-351.

• Симкин Б.А. Справочник по бурению на карьерах. - М.: Недра, 1990. С. 122, рис. 4.2б.

3. Режущий инструмент для бурения скважин с продувкой. Конструкция, техническая характеристика долота 3РД215. Рисунок, размеры, материал державки и армировки.

Литература

• Симкин Б.А. Справочник по бурению на карьерах. - М.: Недра, 1990. С. 124-125, рис. 4.3а; с. 121, табл. 4.7.

• Подэрни Р.Ю. Горные машины и комплексы для открытых работ. - М.: Недра, 1985. С. 63-66.

• Филимонов Р.М. Справочник для открытых работ. С. 24-26.

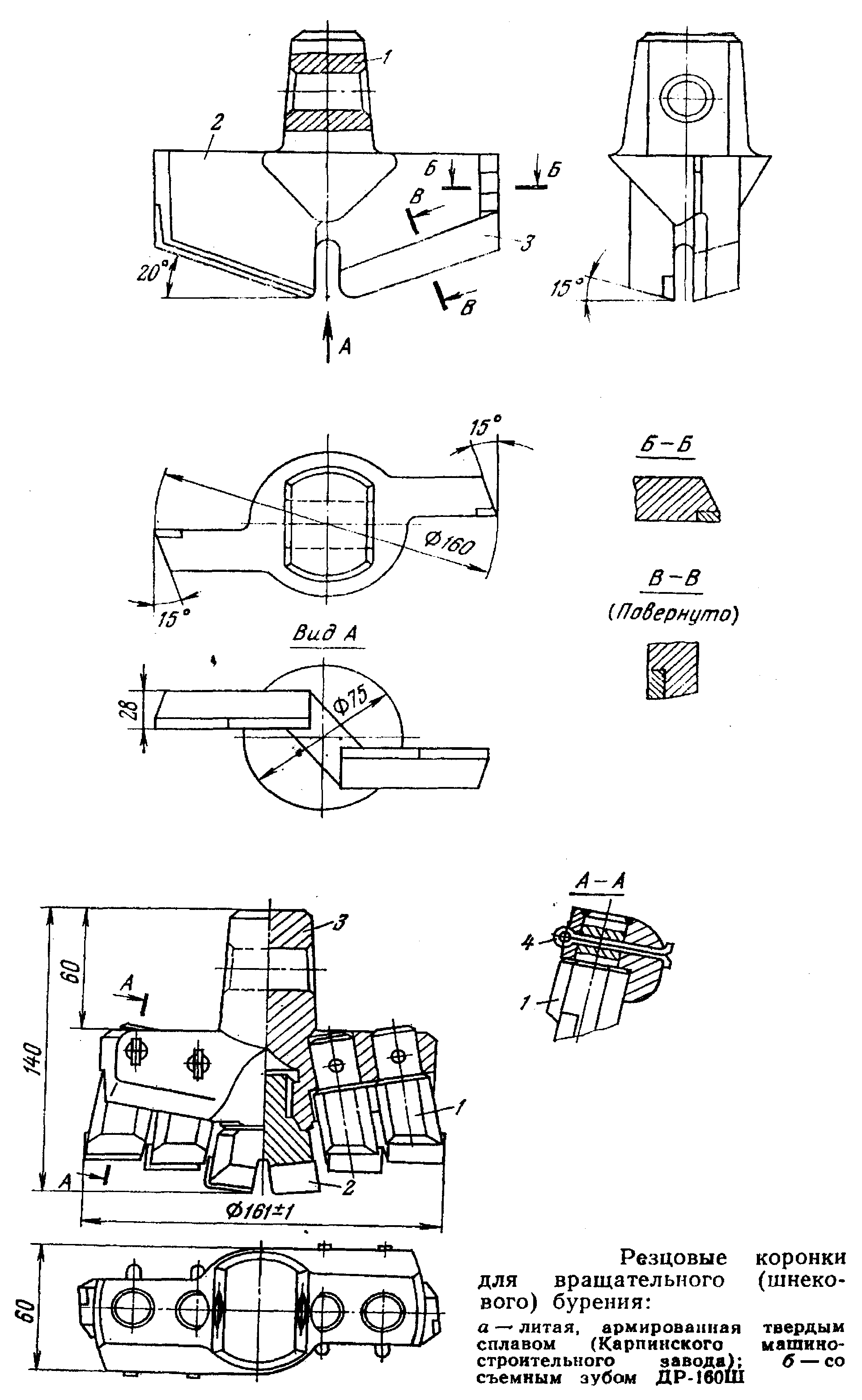

  1. Долота для бурения легких пород со шнековой очисткой. Конструкция, техническая характеристика долот нпи2. Рисунок, размеры, материал державки и армировки.

Специфика бурения в мягких породах вытекает из больших скоростей подачи инструмента на забой. Опыт показывает, что скорость бурения ограничивается не возможностями разрушения породы на забое скважины, а интенсивностью очистки. Поэтому в этом случае режим удаления буровой мелочи из забоя выходит на первый план, а требование о минимальной высоте и коэффициенте перекрытия приобретают первостепенное значение. При бурении по мягким породам резцы снимают крупную стружку, достигающую по глубине 10 мм и более. Поэтому возникает необходимость защиты корпуса от износа на значительной высоте и по всей длине режущей кромки.

Этим условиям отвечают долота НПИ2 и типа РК.

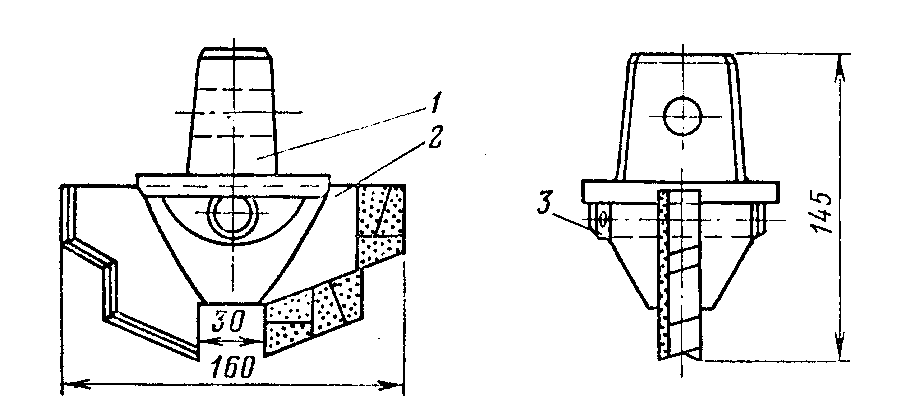

1 – хвостовик; 2 – съемный корпус; 3 – соединительный палец

2. Долота для бурения в породах повышенной крепости. Конструкция, техническая характеристика долот нпи6-160, 8рд160ш. Рисунок, размеры, материалы.

С пецифика режущего инструмента таких долот вытекает из необходимости создания высокого удельного давления на забой. Поэтому геометрия инструмента в данном случае выступает на передний план. Учитывая ограниченность осевого усилия подачи, необходимо обеспечить максимальное сокращение линии контакта с забоем при сохранении его ступенчатости. Сокращение линии контакта инструмента с забоем наиболее просто достигается при применении сменных резцов. Поэтому переход на буровые долота со сменными резцами является одним из основных направлений расширения области эффективного использования станков режуще-вращательного бурения.

1 – хвостовик; 2 – съемный корпус; 3 – соединительный палец;

4 – резец типа ШБМ2С укороченный.

Долото 8РД160Ш (рис.) предназначено для бурения в слабо сцементированных галечниках и гравийно-галечных отложениях, может применяться также для бурения в однородных абразивных и хрупких породах, например, песчаниках. Для увеличения удельных нагрузок на забой и достижения эффекта объемного разрушения число резцов в долоте сокращено до четырех. В долоте принята сплошная схема обработки забоя при несимметричном недублированном расположении резцов и последовательном превышении их друг над другом. Резцы расположены так, что достигается равенство моментов на правом и левом перьях долота. Это способствует устойчивости долота при работе. При сокращении числа резцов и линий резания учитывались неоднородность материала и вероятность разрушения его не по гравию и гальке, а по цементирующим связям.
