3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

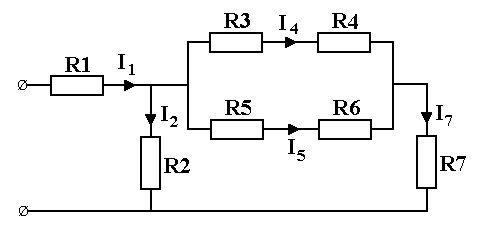

4. В электрической схеме сопротивления резисторов R1 = 30 Ом, R2 = 90 Ом, R3 = R6 = 100 Ом, R4 = R5 = 160 Ом, R7 = 50 Ом. Определить напряжение на входе и токи в ветвях, если I₄ = 0,05 A.

Вариант 23 Линейные электрические цепи постоянного тока

1

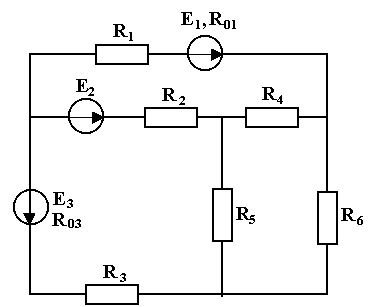

Определить токи в цепи.

Е₁ = 8 В, Е₂ = 6 В,

Е₃ = 36 В, R₀₁ = 1,3 Ом,

R₀₃ = 1,2 Ом,

R₁ = 3 Ом, R₂ = 2 Ом,

R₃ = 1 Ом, R₄ = 6 Ом,

R₅ = 8 Ом, R₆ = 6 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при уменьшении ЭДС источника Е₃ на 10 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

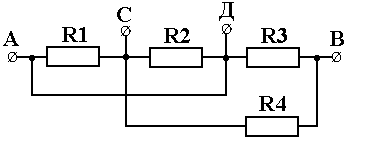

4. К зажимам АВ приведенной схемы подано напряжение U = 120 B. Определить значения токов во всех ветвях и в неразветвленной части цепи, падения напряжения на участках АС, СВ, СД и ДВ, если R1 = 900 Ом, R2 = R3 = 300 Ом, R4 = 375 Ом.

Вариант 24 Линейные электрические цепи постоянного тока

1

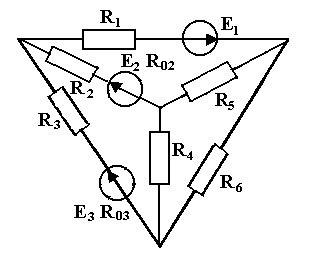

Определить токи в цепи.

Е₁ = 12 В, Е₂ = 48 В,

Е₃ = 6 В, R₀₂ = 0,4 Ом,

R₀₃ = 0,4 Ом,

R₁ = 2,5 Ом, R₂ = 1 Ом,

R₃ = 4 Ом, R₄ = 15 Ом,

R₅ = 2 Ом, R₆ = 2 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при увеличении ЭДС источника Е₃ в два раза.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. К источнику с напряжением U = 300 B подключены параллельно четыре лампы накаливания с сопротивлениями R1 = R2 = 1200 Ом, R3 = 500 Ом, R4 = 750 Ом. Определить общее сопротивление и проводимость цепи, а также токи в лампах.
