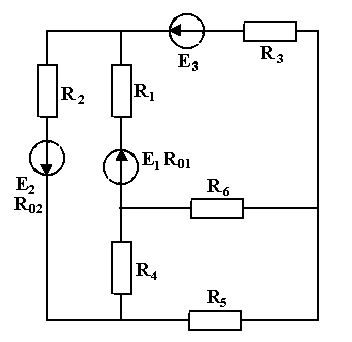

Вариант 18 Линейные электрические цепи постоянного тока

1

Определить токи в цепи.

Е₁ = 40 В, Е₂ = 25 В,

Е₃ = 8 В, R₀₂ = 0,2 Ом,

R₀₃ = 0,2 Ом,

R₁ = 3 Ом, R₂ =3 Ом,

R₃ = 2 Ом, R₄ = 4 Ом,

R₅ = 3 Ом, R₆ = 2 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при увеличении вдвое ЭДС источника Е₃.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. Потребляемая от источника ЭДС мощность двумя последовательно соединенными одинаковыми резисторами, равна 1600 Вт. Какова мощность, потребляемая этими резисторами при их параллельном соединении?

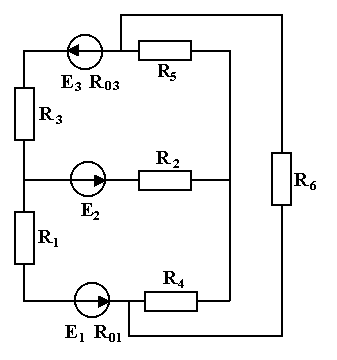

Вариант 19 Линейные электрические цепи постоянного тока

1

Определить токи в цепи.

Е₁ = 55 В, Е₂ = 18 В,

Е₃ = 4 В, R₀₁ = 0,8 Ом,

R₀₃ = 0,8 Ом,

R₁ = 8 Ом, R₂ = 4 Ом,

R₃ = 3 Ом, R₄ = 2 Ом,

R₅ = 4 Ом, R₆ = 4 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при увеличении ЭДС источника Е₃ до 10 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

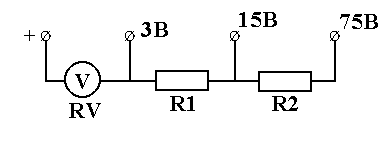

4. Вольтметр на номинальное напряжение 3 В имеет внутреннее сопротивление 400 Ом определить сопротивления добавочных резисторов, которые нужно подключить в вольтметру, как показано на рисунке, чтобы расширить пределы до 15 и 75 В.

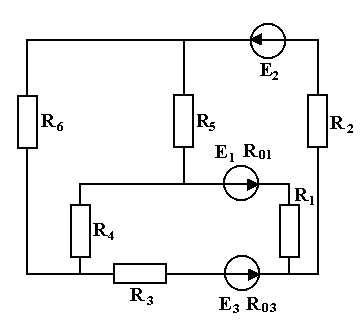

Вариант 20 Линейные электрические цепи постоянного тока

1

Определить токи в цепи.

Е₁ = 12 В, Е₂ = 30 В,

Е₃ = 9 В, R₀₁ = 0,5 Ом,

R₀₃ = 0,5 Ом,

R₁ = 3,5 Ом, R₂ = 2 Ом,

R₃ = 3 Ом, R₄ = 3 Ом,

R₅ = 1 Ом, R₆ = 3 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при уменьшении ЭДС источника Е₂ на 6 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. Резисторы R1, R2 и R3 соединены последовательно, и к ним подведено напряжение U = 24 B. На резисторе R1 = 8 Ом выделяется мощность Р = 4,5 Вт. Определить сопротивления R2 и R3 и падение напряжения на каждом из них, если R1 = 0,5 R2.

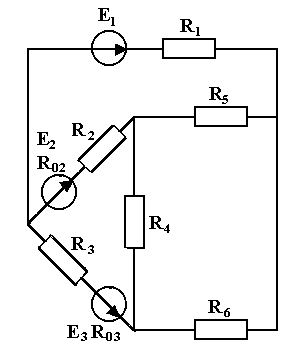

Вариант 21 Линейные электрические цепи постоянного тока

1

Определить токи в цепи.

Е₁ = 14 В, Е₂ = 25 В,

Е₃ = 28 В, R₀₁ = 0,9 Ом,

R₀₂ = 1,2 Ом,

R₁ = 5 Ом, R₂ = 2 Ом,

R₃ = 8 Ом, R₄ = 2 Ом,

R₅ = 2 Ом, R₆ = 6 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при увеличении ЭДС источника Е₁ на 6 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. К входу приведенной цепи подведено напряжение 120 В. Общее сопротивление цепи 60 Ом. Через резистор R₃ протекает ток 0,8 А. Его сопротивление вдвое меньше сопротивления резистора R₂. Определить ток на входе цепи и ток, протекающий через резистор R₁, а также сопротивления резисторов цепи.

Вариант 22 Линейные электрические цепи постоянного тока

1

Определить токи в цепи.

Е₁ = 16 В, Е₂ = 8 В,

Е₃ = 9 В, R₀₁ = 0,2 Ом,

R₀₂ = 0,6 Ом,

R₁ = 2,5 Ом, R₂ = 6 Ом,

R₃ = 6 Ом, R₄ = 5 Ом,

R₅ = 10 Ом, R₆ = 5 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при увеличении ЭДС источника Е₁ на 6 В.
