3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. К входным цепям приведенной цепи приложено напряжение U =30 В. Ток в неразветвленной части цепи I = 7 А. Сопротивления резисторов R3 = 10 Ом, R5 = 2 Ом и ток I₃ =2,5 А. Отношение токов I₂ : I₃ = 2 : 1. Определить токи и сопротивления во всех ветвях.

Вариант 14 Линейные электрические цепи постоянного тока

1.

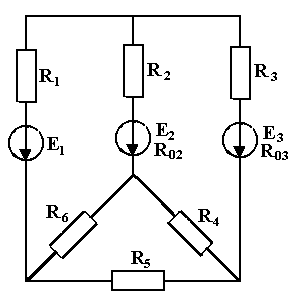

Определить токи в цепи.

Е₁ = 9 В, Е₂ = 6 В,

Е₃ = 27 В, R₀₂ = 1 Ом,

R₀₃ = 0,8 Ом, R₁ = 4,5 Ом,

R₂ = 2 Ом, R₃ = 8 Ом,

R₄ = 13 Ом, R₅ = 4 Ом,

R₆ = 3 Ом.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при уменьшении ЭДС источника Е₃ на 20 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. Определить изменение показания вольтметра в приведенной схеме после замыкания ключа Кл. К цепи подведено напряжение U = 220 B, R1 = 16 Ом, R2 = R3 = R4 = 12 Ом.

Вариант 15 Линейные электрические цепи постоянного тока

1.

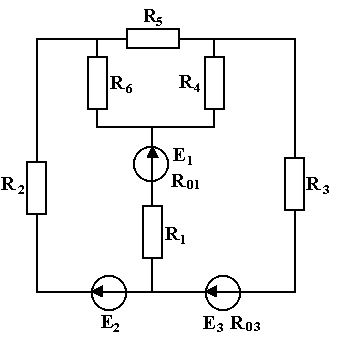

Определить токи в цепи.

Е₁ = 15 В, Е₂ = 63 В,

Е₃ = 6 В, R₀₁ = 1,0 Ом,

R₀₃ = 1,2 Ом, R₁ = 5 Ом,

R₂ = 3 Ом, R₃ = 1 Ом,

R₄ = 2 Ом, R₅ = 12 Ом,

R₆ = 3 Ом.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при уменьшении ЭДС источника Е₂ на 15 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. Определить интервал значений сопротивления, который должен обеспечивать реостат в приведенной схеме для регулирования напряжения приемника U_П в пределах от 60 до 100 В, если сопротивление приемника равно 100 Ом, а напряжение сети U = 110 В. Как при этом будет изменяться ток в приемнике?

Вариант 16 Линейные электрические цепи постоянного тока

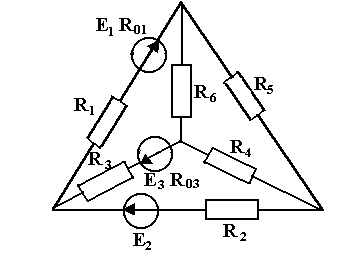

1

Определить токи в цепи.

Е₁ = 5 В, Е₂ = 10 В,

Е₃ = 36 В, R₀₁ = 0,3 Ом,

R₀₃ = 0,8 Ом,

R₁ = 1,2 Ом, R₂ =6 Ом, R₃ = 3 Ом, R₄ = 2 Ом,

R₅ = 2 Ом, R₆ = 2 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при уменьшении ЭДС источника Е₃ на 6 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. Источник напряжения имеет ЭДС Е = 4,5 В. R = 5 Ом. Определить ток нагрузки и падение напряжения на источнике, если ток короткого замыкания I_КЗ = 3,6 А.

Вариант 17 Линейные электрические цепи постоянного тока

1

Определить токи в цепи.

Е₁ = 36 В, Е₂ = 9 В,

Е₃ = 24 В, R₀₂ = 0,8 Ом,

R₀₃ = 0,8 Ом,

R₁ = 3 Ом, R₂ =4 Ом,

R₃ = 2 Ом, R₄ = 1 Ом,

R₅ = 5 Ом, R₆ = 1 Ом.

.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при увеличении ЭДС источника Е₂ до 20 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

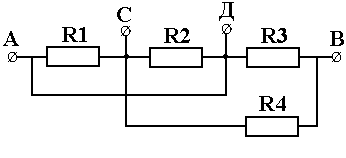

4. Для представленной электрической цепи заданы значения напряжения и тока на участке СВ U_СВ = 35 В, I₄ = 0,175 А, сопротивления резисторов R1 = 600 Ом, R2 = 450 Ом и потребляемая мощность цепью Р = 24 Вт. Определить напряжение на входе цепи, токи во всех ветвях и сопротивления резисторов R3 и R4.
