3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. На вход электрической цепи, состоящей из трех параллельных ветвей, подана мощность Р = 1200 Вт. Ток в первой ветви I₁ = 0,7 А, проводимости остальных G₂ = 0,002 См, G₃ = 0,00375 См. Определить приложенное напряжение, ток в неразветвленной части цепи и во всех ветвях, а также сопротивление первой ветви.

Вариант 10 Линейные электрические цепи постоянного тока

1.

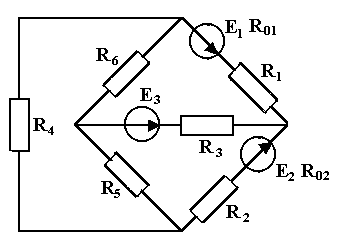

Определить токи в цепи.

Е₁ = 12 В, Е₂ = 6 В,

Е₃ = 30 В, R₀₁ = 1,2 Ом,

R₀₂ = 0,6 Ом, R₁ = 2 Ом,

R₂ = 3 Ом, R₃ = 8 Ом,

R₄ = 5 Ом, R₅ = 7 Ом,

R₆ = 8 Ом.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при равенстве ЭДС источников Е₁ и Е₂ 12 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. Падение напряжения в резисторе R2 приведенной цепи U = 28 В. Ток в неразветвленной части цепи I₁ = 0,085 А. Определить сопротивления резисторов R1 и R2, токи в ветвях и входное напряжение, если сопротивления резистора R3 = 800 Ом, а общее сопротивление цепи R = 730 Ом.

Вариант 11 Линейные электрические цепи постоянного тока

1.

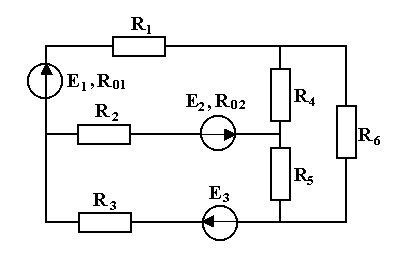

Определить токи в цепи.

Е₁ = 72 В, Е₂ = 12 В,

Е₃ = 4 В, R₀₁ = 0,7 Ом,

R₀₂ = 1,5 Ом, R₁ = 6 Ом,

R₂ = 1 Ом, R₃ = 8 Ом,

R₄ = 4 Ом, R₅ = 12 Ом,

R₆ = 4 Ом.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при уменьшении вдвое ЭДС источника Е₁.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. ЭДС, приложенная к входу представленной цепи, Е = 250 В. Сопротивления резисторов R1 = R5 = 6,5 кОм, R2 = 24 кОм, R3 = 2,5 кОм, R4 = 7,5 кОм, R6 = 8,5 кОм, R7 = 2 кОм. Определить разность потенциалов между точками а и в.

Вариант 12 Линейные электрические цепи постоянного тока

1.

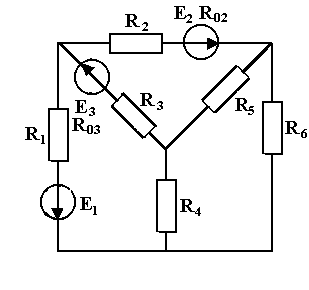

Определить токи в цепи.

Е₁ = 12 В, Е₂ = 48 В,

Е₃ = 6 В, R₀₂ = 0,4 Ом,

R₀₃ = 0,4 Ом, R₁ = 2,5 Ом,

R₂ = 1 Ом, R₃ = 4 Ом,

R₄ = 15 Ом, R₅ = 2 Ом,

R₆ = 2 Ом.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при увеличении ЭДС источника Е₃ на 4 В.

3. Проверить правильность решения задач п.П. 1 и 2 с использованием уравнения баланса мощности.

4. Напряжение на зажимах источника при холостом ходе U_X = 250 B. Напряжение на тех же зажимах при напряжении источника U = 242 B. Внутреннее сопротивление источника r = 2,5 Ом. Определить ток и сопротивление нагрузки.

Вариант 13 Линейные электрические цепи постоянного тока

1.

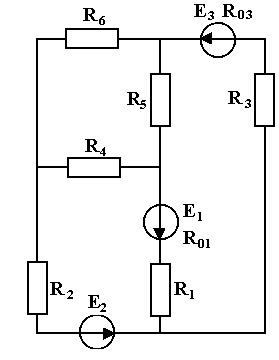

Определить токи в цепи.

Е₁ = 12 В, Е₂ = 30 В,

Е₃ = 9 В, R₀₁ = 0,5 Ом,

R₀₃ = 0,5 Ом, R₁ = 3,5 Ом,

R₂ = 2 Ом, R₃ = 3 Ом,

R₄ = 3 Ом, R₅ = 1 Ом,

R₆ = 3 Ом.

2. С использованием принципа суперпозиции и метода преобразования цепи определить значения токов в ветвях цепи п.1 при уменьшении ЭДС источника Е₂ на 10 В.
