Калибровка каналов вертикального и горизнтального отклонения
Во всех осциллографах есть встраиваемая мера – это калибратор амплитуды и длительности. С него подаётся образцовый сигнал на вход канала Y для:
Поверки его работоспособности;
Его аттестации и калибровки.
Калибровка осциллографа проводится отдельно по каждому каналу:
- калибровка канала вертикального отклонения проводится по амплитуде образцового сигнала, в единицах напряжения;
- калибровка канала горизонтального отклонения проводится по периоду образцового сигнала, в единицах времени.
Калибровать каналы можно как для всего диапазона значений коэффициентов отклонений и развёртки: « » и « » (это проводится при аттестации осциллографа в целом), так и только для используемых его значений. (Это делается при оценке точности самого измерения. Погрешность измерения в этом случае
13
усилитель - ограничитель (УО), для формирования импульсов подсветки, а также устройство управления яркостью луча (УУЯЛ). Сигнал с его выхода поступает на модулятор ЭЛТ.
Сигнал формируемый в канале Z определяет яркостные градации отображаемого сигнала. Если на его вход "Bx.Z" не подается внешний сигнал, то яркость луча в процессе измерения остается постоянной. При подаче на внешний вход "Bx.Z" периодического сигнала в канале Z формируется, согласно частоте внешнего сигнала, световая шкала меток времени.
Калибратор амплитуды и длительности (К) включается в состав осциллографа как встроенная мера, формирующая образцовый сигнал по которому настраиваются каналы Y и X. Сигнал калибратора выводится на переднюю панель осциллографа и с помощью соединительного кабеля может быть подан на вход канала Y.
Каналы осциллографа Y, X и Z включаются в схему измерения, исходя из используемого способа измерения. В общем случае на вход канала Y подается измеряемый сигнал. На входы каналов X и Z - вспомогательные сигналы. Сигнал, формируемый в канале X, определяет вид преобразования входного сигнала. В режиме линейной развертки в канале X формируется линейно изменяющийся пилообразный сигнал, и сигнал, подаваемый на вход Y, отображается на экране осциллографа без изменения своей формы. Он представляет собой временную зависимость (t) в декартовой системе координат. В режиме усиления внутренний генератор развертки в канале X отключен. Канал X работает в режиме усиления входного сигнала. Сигнал, подаваемый на вход Y, отображается на экране осциллографа преобразованным, согласно зависимости ( ). Это может быть параметрическая зависимость, эллипс или фигуры Лиссажу.
Основными характеристиками осциллографа являются:
диапазон измеряемых напряжений;
диапазон измеряемых интервалов времени;
полоса пропускаемых частот (канал Y);
диапазон значений коэффициента отклонений; - диапазон значений коэффициента развертки;
12
Табл.1
№ бригады |
Параметры синусоидального сигнала |
|||||
U1(В) |
f1(кГц) |
U2(В) |
f2(кГц) |
U3(В) |
f3(Гц) |
|
1 |
0.10 |
0.25 |
1.00 |
5.00 |
10.00 |
100 |
2 |
0.25 |
0.50 |
2.50 |
2.50 |
5.00 |
200 |
3 |
050 |
1.00 |
2.00 |
2.00 |
4.00 |
300 |
4 |
0.75 |
1.25 |
1.00 |
1.50 |
2.00 |
400 |
5 |
1.00 |
1.50 |
0.75 |
1.25 |
0.50 |
500 |
6 |
2.50 |
2.00 |
0.50 |
1.00 |
0.25 |
600 |
7 |
5.00 |
2.50 |
0.25 |
0.50 |
1.00 |
700 |
8 |
10.00 |
5.00 |
1.00 |
0.25 |
0.10 |
800 |
Табл.2
№ измерений |
Исх. данные |
Измеренные данные |
Расчетные значения напряжения |
Погрешность измерений |
|||
Uг (В) |
Hу (дел) |
mу (В/дел) |
Um |
U |
∆ U |
δ U |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
Измерить с помощью осциллографа период и частоту синусоидального сигнала (режим линейной калиброванной развертки) для чего:
- подсчитать количество делений «Hx» по горизонтали, соответствующее периоду синусоидального сигнала;
- занести в табл.3 значения «Hx», «mx» и «fг».
- произвести расчет периода «Tx» и частоты синусоидального сигнала «fx» по формулам:
5
Tx = mx ∙ Hx
- определить погрешность измерений по формулам:
абсолютной ∆ f = f ─ fг ;
относительной %
Полученные результаты занести в табл.3.
Табл.3
№ измерений |
Исходные данные |
Измеренные данные |
Расчетные значения |
Погрешность измерений |
|||
fг (кГц) |
Hx (дел) |
mx (мс/дел) |
Т |
f |
δf |
∆ f |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
Калибровка используемых каналов измерения по встроенному в осциллограф калибратору амплитуды и длительности.
С помощью ручек осциллографа «Вольт/деление» и «Время/деление» выставляем параметры используемых нами каналов Y и X:
- значения «mу» и «mx» (Значения «mу» и «mx» берем из табл.2 и табл.3).
7.2.2. На калибруемый канал измерения подаем с калибратора образцовый сигнал, для чего:
- выход калибратора подсоединяем ко входу канала Y;
- переключателем «Ω 2 кГц» подаем на вход канала Y с калибратора прямоугольные импульсы частотой 2 кГц.
На экране осциллографа появляется сигнал следующего вида (рис.2):
6
нажатии специальной кнопки, формируя однократное пилообразное напряжение.
В канале X имеется также усилитель горизонтального отклонения (УГО), который может работать в двух режимах: режиме линейной развертки и в режиме усиления входного сигнала. Выбор режима работы усилителя определяется положением переключателя (П). С помощью переключателя (П) вход усилителя (УГО) присоединяется к выходу генератора развертки, тогда усилитель работает в режиме линейной развертки, или к зажимам "Вх.Х", тогда усилитель работает в режиме усиления входного сигнала. Выходное двухфазное напряжение с усилителя поступает на пластины X.
Канал Z служит для управления яркостью луча ЭЛТ. Он содержит

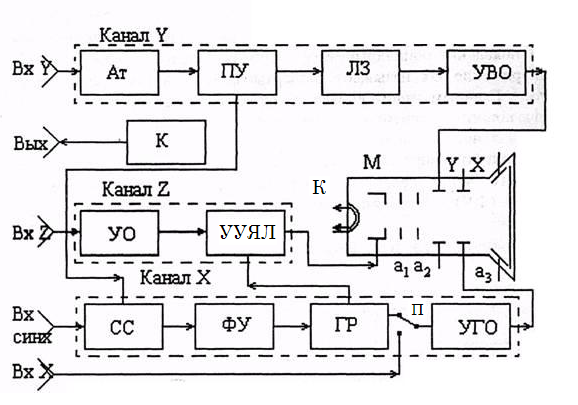

Рис.3
11
вертикального отклонения), на выходе которого вырабатывается симметричный противофазный сигнал, поступающий на две вертикально отклоняющие пластины Y.
Канал X управляет горизонтальным отклонением луча. Одновременное воздействие двух напряжений " " и " " на электронный луч трубки и вызывает появление осциллограммы, отображающей зависимость = f ( ). Напряжение называют развертывающим, а канал X - каналом развертки. Главным узлом канала X является генератор развертки (ГР), вырабатывающий линейно изменяющее пилообразное напряжение, пропорциональное времени ( = mt). Для управления частотой развертывающего напряжения используется напряжение синхронизации, поступающее через схему синхронизации (СС) и формирующее устройство (ФУ). Это напряжение может формироваться из входного сигнала - режим внутренней синхронизации, из внешнего сигнала - режим внешней синхронизации и из напряжения сети - режим синхронизации от сети. Режим синхронизации определяется пользователем.
Как правило, в осциллографе используется три режима работы генератора развертки: автоколебательный, ждущий и режим одиночного запуска.
В автоколебательном режиме генератор развёртки работает непрерывно. Его период синхронизируется периодом сигнала, поступающего на схему синхронизации.
В ждущем режиме генератор развертки находится в состоянии готовности к рабочему ходу. Запускается генератор развертки только при поступлении импульсов синхронизации, формируемых в режиме внутренней или внешней синхронизации из проходящих импульсов. Каждый рабочий ход развертки начинается с приходом синхронизирующего импульса.
В режиме одиночного запуска генератор развертки находится в состоянии готовности к рабочему ходу. Запускается генератор развертки одиночным импульсом с последующей блокировкой при
10
Рис.2
Калибровка канала вертикального отклонения:
- по осциллограмме для выставленного значения «mу» определяем значение Hу;
- по полученным данным рассчитываем значение сигнала Ux:
Ux = mу ∙ Hу
- сравниваем измеренное значение Ux с образцовым значением U0 и определяем погрешность калибровки:
∆U = Ux ─ U0
%
- полученные экспериментальные и расчетные значения заносим в табл.4.
Табл.4
№ измерения |
Исходные данные |
Измеренные значения |
Расчетные значения |
Погрешность калибровки |
||
U0 |
mу |
Hу |
Ux |
∆U |
δU |
|
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
7
Калибровка канала горизонтального откланения:
- по осциллограмме для выставленного значения «mx» определяем значение «Hx»;
- по полученным данным рассчитываем период сигнала Tx:
Tx = mx ∙ Hx
- сравниваем измеренное значение Tx с образцовым значением
T0=0,5 мс и определяем погрешность калибровки:
∆T = Tx ─ T0
%
- полученные экспериментальные и расчетные значения заносим в табл.5
Табл.5
№ измерения |
Исходные данные |
Измеренные значения |
Расчетные значения |
Погрешность калибровки |
||
T0 |
mx |
Hx |
Tx |
∆T |
δT |
|
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
Оценка проведенных измерений:
- класс точности генератора низкой частоты – F2,0 U2,5. если погрешности измерений укладываются в эти значения – измерения корректны;
- погрешность измерений не должна превосходить максимальную более чем на 5% (точность настройки осциллографа – 5%):
δUmax = δUкалибр + δUг
δTmax = δTкалибр + δTг
8
- если «δU» и «δT» при калибровке превышают 5%, то осциллограф нуждается в настройке;
- если «δU» и «δT» при измерении превышают более, чем на 5%, значения погрешностей, определенные при калибровке осциллографа, то измерения сделаны некачественно;
- нужно оценить свои измерения, сравнив погрешности измерений, калибровки и генератора.
