Література:

1. И.Ю. Зайчик, Б.И. Зайчик “Практикум по електрорадіовимірюванням”.

2. Хромой Б.П., Моисеев Ю.Г, “Элсктрорадиоизмерения: учебник для техникумов” - М.; радио и связь, 1985.

3. Технічний опис та інструкції по експлуатації на вимірювальні прилади.

4. Ю.П. Колонтаєвський, А.Г. Соснов “Промислова електроніка та мікросхемотеніка” - К.

Практична робота №3

Вибір типу приладу при вимірюванні режимів схем постійного і змінного струму

Мета роботи: Навчитися правильно вибирати і підключати вольтметри для виміру напруги.

Прилади і устаткування:

1. Вольтметр цифровий В7-16А.

2. Вольтметр універсальний Э - 59.

3. Мілівольтметр ламповий ВЗ – 3 8 .

4. Осцилограф універсальний СІ - 68.

5. Макет автогенератора .

6. Джерело живлення Б 5 – 7.

Технічне завдання:

1. Вибрати вольтметр, користуючись технічними даними і інструкцією по експлуатації і виміряти напругу на виході автогенератора .

2. Вибрати вольтметр користуючись технічними даними та інструкцією по експлуатації і виміряти напругу зміщення на базі транзистора.

Рис.1 Схема транзисторного автогенератора

Порядок виконання роботи:

1. Визначити частоту вихідної напруги схеми осцилографом з тим, щоб підібрати потрібний для виміру вольтметр.

2. Частота виміряється непрямим методом, шляхом обчислень по формулі Т-період сигналу напруги

3. Виміряти вихідну напругу за допомогою осцилографа і вольтметра .

4. Вибрати прилад для вимірів за постійним струмом, вимірити напругу зміщення на транзисторі.

5. Результати вимірів занести в таблицю №1 .

6. Зробили висновки по роботі.

Таблиця №1

Тип приладу	Напруга на виході генератора	Напруга на 6aзі транзистора
В7-16А
ВЗ-38
Э-59
С1-68

Література:

1. И.Ю. Зайчик, Б.И. Зайчик “Практикум по електрорадіовимірюванням”.

2. Хромой Б.П., Моисеев Ю.Г, “Элсктрорадиоизмерения: учебник для техникумов” - М.; радио и связь, 1985.

3. Технічний опис та інструкції по експлуатації на вимірювальні прилади.

4. Ю.П. Колонтаєвський, А.Г. Соснов “Промислова електроніка та мікросхемотеніка” - К.

Практична робота №4

Дослідження одно- та двополуперіодної схеми випрямлячів

Мета роботи: вивчити принцип роботи одно - та двополуперіодної схеми випрямлення. Визначення основних параметрів.

Прилади та устаткування:

1. Макет з випрямлячами.

2. Осцилограф СІ—68.

Технічне завдання:

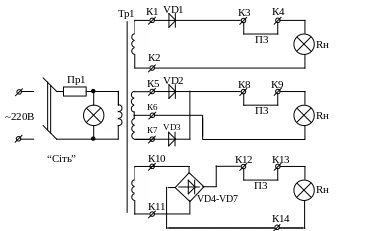

Схема макета:

1. Увімкнути тумблер S1 "Сіть" у верхнє положення.

ДОСЛІДЖЕННЯ ОДНОПОЛУПЕРІОДНОЇ СХЕМИ ВИПРЯМЛЕННЯ.

2. З'єднати клеми КЗ та К4 за допомогою проводу П1.

3. Підключити осцилограф до входу схеми (клеми КІ-К2). Замалювати осцилограму U вх.

4. Підключити осцилограф до виходу схеми (клеми К4 - К2).

Замалювати осцилограму U вих.

5. За осцилограмами визначити амплітуду випрямленої напруги: U_mвих

Розрахувати за Формулами:

- діюче значення напруги: Um

- середнє значення напруги: Uc = Um /

Результати занести до таблиці.

ДОСЛІДЖЕННЯ ДВОПОЛУПЕРІОДНОЇ СХЕМИ ВИПРЯМЛЕННЯ

6. З’єднати клеми К8 та К9 за допомогою провода П2.

7. Підключити осцилограф до входу схеми (клеми К5-К7).

Замалювати осцилограму U_вх.

8. Підключити осцилограф до виходу схеми (клеми К6-К9).

Замалювати осцило­г­раму U_вих.

9. За осцилограмами визначити амплітуду випрямленої напруги U_{m вих}.

Розрахувати за формулами:

- діюче значення напруги: U_д = 0.707U_m.

- середнє значення напруги: U_c = 2U_m/ = 0.637U_m.

10. Результати занести до таблиці.
