Порядок виконання роботи

1. Ознайомитися з приладами, які застосовуються, і обладнанням, та впевнитись у їх відповідності вимогам робота і завдання.

2. Провести зовнішній огляд приладу; який перевіряється. Задачею зовнішнього огляду є виявлення дефектів, які можуть привести до помилок при вимірюванні, виході з ладу приладу. До таких дефектів відносяться:

1. наявність в корпусі приладу тріщин або щілин, через які всередину корпусу може проникати пил або волога;

2. скло закріплено не міцно або має тріщини;

3. шкала приладу покороблена відклеєна або забруднена;

4. скривлена стрілка приладу.

При зовнішньому огляді перевіряється також, робота коректора, який повинен переміщати вказувач приладу у дві сторони від відмітки механічного нуля на 5 довжини шкали і встановлювати його точно на нуль.

3. Зібрати схему вимірювань та встановити елементи, які регулюються, у відповідне положення відповідно описаного.

Результати спостережень та розрахунків записати в табл.

Показники приладу, якій повіряється An, (І),(B)	Показання зразкового приладу			Абсолютна похибка ΔA/B/	Приведена похибка γ пр,%	Варіації показань γ вар,%
	При збільшенні струму /напруги/ I,(A), U,(B)	При зменшені струму /напруги/ I (A), U (B)	Середнє значення струму /напруги/ Ісeр. Uсер.

4. Результати вимірювань та розрахунків занести в таблицю і за ними побудувати криву поправок в залежності від показань приладу; який перевіряється,

5. Перевірити, чи не перебільшують отримані значення похибки приладу (кожне з двох значень в кожній точці) границь, які допускаються для його основних похибок і варіації показань.

6. Скласти звіт за встановленою формою.

Контрольні питання:

1. Метод оцінки придатності приладу до вимірювань?

2. Похибка вимірювань і повірка амперметрів і вольтметрів?

3. Класи точності вимірювальних приладів?

Література:

1. И.Ю. Зайчик, Б.И. Зайчик “Практикум по електрорадіовимірюванням”.

2. Хромой Б.П., Моисеев Ю.Г, “Элсктрорадиоизмерения: учебник для техникумов” - М.; радио и связь, 1985.

3. Технічний опис та інструкції по експлуатації на вимірювальні прилади.

4. Ю.П. Колонтаєвський, А.Г. Соснов “Промислова електроніка та мікросхемотеніка” - К.

Практична робота №2.

Використання механізму магнітоелектричної системи в якості амперметра і вольтметра. Розрахунок шунта та додаткового резистора і перевірка їх роботи в схемі приладу

Мета роботи: Навчитися правильно розраховувати та включати шунти та додаткові резистори.

Прилади та устаткування:

1. Магнітоелектричний механізм вимірювальний.

2. Джерело живлення магнітоелектричного струму Б5-7 /ИСН - 1/

3. Реостат РСП 200 Ом

4. Вимірювальний міст

5. Тестер. Прилад комбінований Ц4324

6. Резистори. Відрізки провідника для шунта

Технічне завдання:

Вихідні дані вимірювального механізму

Внутрішній опір Ом

Струм повного відхилення стрілки мкА

1. Розрахувати шунт, зібрати з ним амперметр з границями вимірювань: 0,25, 0,5А, 0,75А, ІА.

2. Розрахувати додатковий резистор та зібрати з ним вольтметр з границями вимірювань: 2,5B, 5 В, 7,5В, 10В.

Порядок виконання роботи:

1. Розрахувати величину опору шунта який забезпечує задану границю вимірювань по струму

- опір вимірювального механізму

- коефіцієнт шунтування, де

- задана границя вимірювання

- струм повного відхилення стрілки вимірювального механізму

2. Підібрати за допомогою моста шунт, опір якого рівний розрахованому

Мал.1.

Схема перевірки амперметра з шунтом

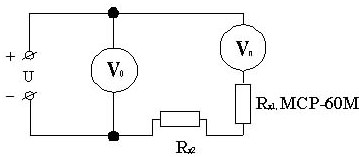

Мал.2.

Схема перевірки вольтметра з додатковим резистором

3. Зібрати робочу схему (див.мал: 1). Вибрати в кожній оцифрованій точці амперметра з шунтом дійсні значення струму за допомогою зразкового приладу. Вирахувати похибку. Результати занести в таблицю 1

4. Розрахувати величину опору додаткового резистора, який забезпечує задану границю вимірювань по напрузі.

Вихідна формула , де

- струм повного відхилення стрілки вимірювального механізму

- внутрішній опір вимірювального механізму

- задана границя вимірювання

- опір додаткового резистора

5. Вибрати резистори, які відповідають розрахованому опору Уточнити їх опір.

6. Зібрати робочу схему (див.мал 2). Виміряти в кожній оцифрованій точці вольтметра з додатковим резистором дійсні значення напруги за допомогою зразкового приладу.

Обрахувати похибки, результати занести в таблицю 2.

Івст, А	з шунтом
	Івст, А	Ідійсн (виміряне)	ΔІ	δІ
0,25
0,5
0,75
1,0

Uвст, В	з додатковим резистором
	Uвст, В	Uдійсн (виміряне)	ΔU	δU
2,5
5,0
7,5
10

Δ

Абсолютна похибка

І=І_Д-І_U

ΔU=U_Д-U_U

δ

Відносна похибка

_І= %

δ_U= %
