Контрольні питання:

1. Призначення і технічні характеристики частотоміра?

2. Принцип дії електронно-рахункового частотоміра?

3. Похибки вимірювання параметрів і повірка частотоміра?

Література:

1. И.Ю. Зайчик, Б.И. Зайчик “Практикум по електрорадіовимірюванням”.

2. Хромой Б.П., Моисеев Ю.Г, “Элсктрорадиоизмерения: учебник для техникумов” - М.; радио и связь, 1985.

3. Технічний опис та інструкції по експлуатації на вимірювальні прилади.

4. Ю.П. Колонтаєвський, А.Г. Соснов “Промислова електроніка та мікросхемотеніка” - К.

Практична робота №11

Вимірювання параметрів імпульсної схеми.

Мета роботи: навчитися вимірювати параметри прямокутного імпульсу і послідовності імпульсів.

Прилади та устаткування:

1. Осцилограф універсальний С1-68.

2. Осцилограф універсальний С1-67.

3. Електронно-рахунковий частотомір Ч3-54.

4. Блок живлення Б5-7.

5. Імпульсна схема (макет мультивібратора).

Питання які підлягають вивченню за літературою:

1. Прямокутній імпульс і його параметри.

2. Пристрої, які застосовуються для вимірювання параметрів імпульсних схем.

3. Електронно рахунковий частотоміри.

4. Універсальні осцилографи.

Технічне завдання:

1. Виміряти параметри прямокутного імпульсу.

2. Виміряти параметри послідовності імпульсів.

Порядок виконання роботи:

1. Вивчити схему мультивібратора, підключити по клем "+" і "" мультивібратора джерело живлення Б5-7 і подати постійну напругу.

2. З клеми "К1" і "К2" мультивібратора подати напругу на вхід осцилографа.

3. Отримати стале зображення осцилограми, наступні параметри прямокутного імпульсу:

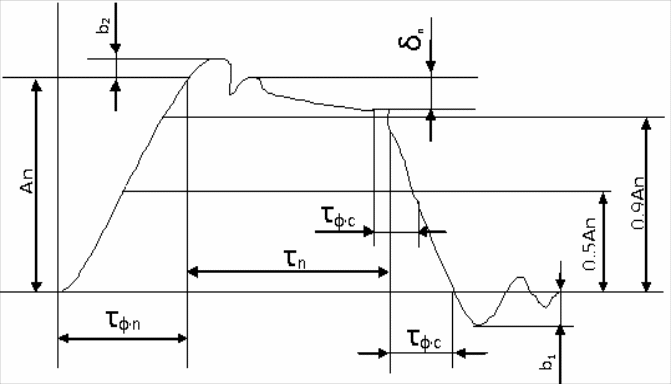

Прямокутний імпульс і його параметри (ГОСТ 16465-70).

An – висота прямокутного імпульсу (амплітуда)

1. An, B₁,B₂,δn

2. τ_n(0,5Аn); τ_ф*n(0,1 Аn ÷ 0, 9Аn ); τ_c*n (0,1Аn ÷ 0, 9An)

3. період послідовності імпульсів Т, розрахувати

1. З клеми "К1" і "К2" мультивібратора подати напругу на вхід електроннорахівного частотоміра.

Виміряти: f- частоту послідовності імпульсів.

Т - період послідовності імпульсів.

τ_n -тривалість прямокутного імпульса.

5. Розрахувати по результатам скважність Q=Т/ τ_n.

Коефіцієнт заповнення :

6. Результати вимірювань занести до таблиці

№	Тип прибора	Параметри імпульсів
		τn, с	Т, с	F, кГц	Q	K	τф*n, с	τc*n, с	An, В
1	С1-68
2	Ч3-54

Додаток № 1. В теперішньому часі широке призначення в радіовимірювальній практиці отримали імпульсні генератори. Імпульси, що виробатуються генераторами часто мають прямокутну форму, відповідну частоту послідовності, тривалість і амплітуду, які можно регулювати.

Подібні генератори застосовуються для різних імпульсів, імпульсних схем низькочастотних підсилювальних приладів, широкополосних підсилювачів,а також в ролі імпульсних модуляторів надвисокочастотних вимірювальних генераторів.

Основними параметрами імпульсного генератора є частота повторення, тривалість, амплітуда, полярність вихідного імпульсу, а також його затримка відносно задаючого або часткового здвигу між основними (вихідними) імпульсами.

Найбільш розповсюджена форма вихідних імпульсів вимірювальних генераторів - прямокутна.

τ - тривалість прямокутного імпульсу

τ_ф*n - тривалість фронту прямокутного імпульсу

τ_c*n - тривалість зрізу прямокутного імпульсу

b₁ - викид на вершині прямокутного імпульсу

b₂ - викид в паузі прямокутного імпульсу .

δ_n- нерівність вершини прямокутного імпульсу .
