Автоматика в системах электроснабжения
Одной релейной защиты бывает недостаточно для обеспечения надежного и бесперебойного электроснабжения предприятия, цеха и т.д. Поэтому дополнительно предусматривают устройства автоматического включения резерва (АВР), автоматического повторного включения (АПВ), автоматической частотной разгрузки (АЧР)
Автоматическое включение резерва
Автоматическое включение резерва позволяет подключать резервный источник питания при выходе из строя основного источника.

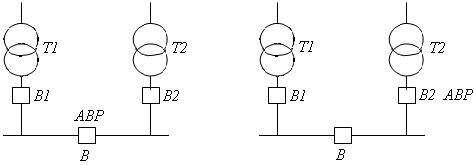

Первая схема используется чаще. Трансформаторы Т1 и Т2 находятся в работе, выключатель В3 – отключен. При исчезновении напряжения на 1 секции шин (например, при аварии трансформатора Т1), в первой схеме отключается выключатель В1 действием релейной защиты и включается выключатель В3 действием АВР. Вторая схема рекомендуется при нагрузке трансформаторов менее 50%.Один из трансформаторов находится в работе (например, трансформатор Т1).В этом случае в нормальном режиме трансформатор Т1 обеспечивает всю нагрузку, подключенную к подстанции. При его аварии отключается выключатель В1 действием релейной защиты и включается выключатель В3 действием АВР.
Автоматическое повторное включение
Автоматическое повторное включение предназначено для повторного включения линий электропередачи, так как большинство повреждений (особенно на воздушных ЛЭП) после быстрого отключения линий релейной защитой самоустраняется. АПВ чаще выполняют однократного и двукратного действия.
Автоматическая частотная разгрузка
Автоматическая частотная разгрузка более характерна для сетей энергосистемы и предприятий, питающихся от собственной электростанции. Если мощность потребителей превышает мощность генераторов электростанции, то частота тока падает. Единственный способ восстановить частоту – отключение части потребителей. Эту функцию выполняет АЧР, которая автоматически отключает неответственные потребители в соответствии с установленным графиком.
Автоматизация работы статических конденсаторов
Чтобы обеспечить экономичную работу компенсирующего устройства применяют автоматическое регулирование мощности компенсирующих устройств в функции тока нагрузки, времени суток, напряжения, коэффициента мощности.
