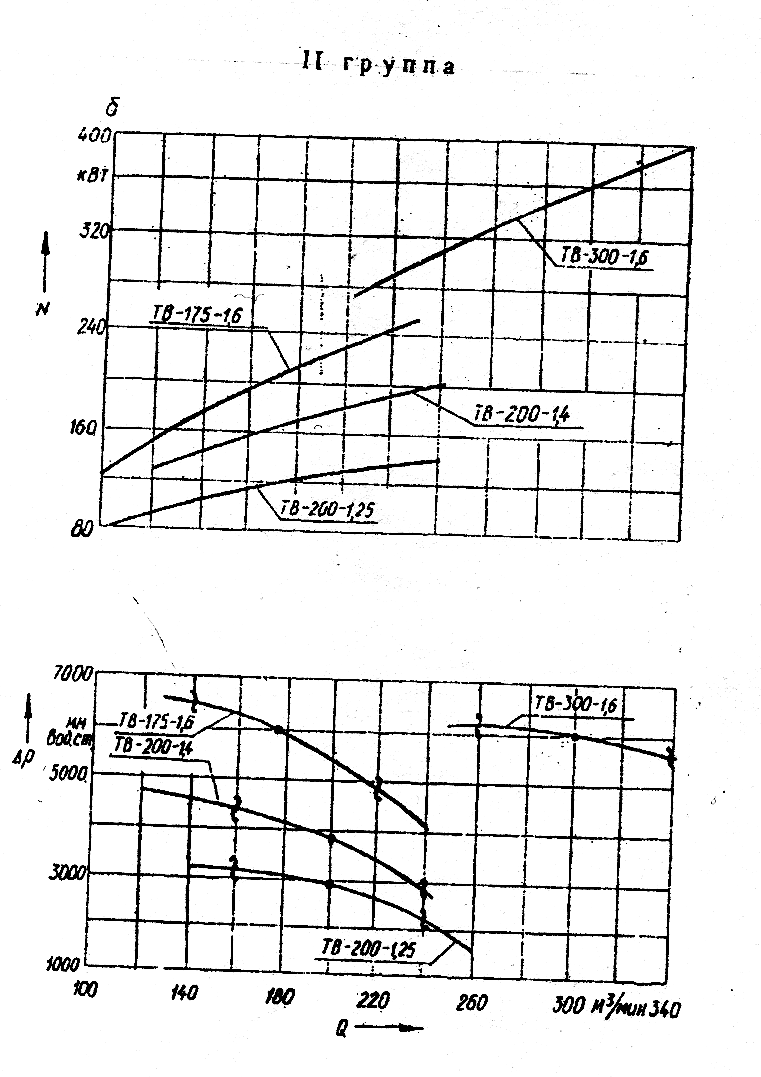

Характеристики воздуходувок типа тв (по условиям
всасывания рн =0,1 МПа, tн=20 °С, ρн=1,165 кг/м3)
Приложение 6
Параметры аналитических характеристик воздуходувок типа тв при q (м3/мин) и н (мм вод. Ст.)
Марка воздухо-дувки |
Частота враще-ния ротора, об/мин |
Диаметр рабочего колеса |
Число рабочих колес |
Нвф мм вод. ст. |
Sв мм / (м6· мин -2) |
Марка электродвигателя |
ТВ 42-1.4 |
3000 |
720 |
4 |
4305 |
0,15793 |
А02–82–2 |
ТВ 50-1.6 |
3000 |
750 |
5 |
6330 |
0,1433 |
А02–92–2 |
ТВ 50-1.9 |
3000 |
500 |
7 |
9377 |
0,15077 |
А3–315 S–2 |
ТВ 80-1.2 |
3000 |
760 |
2 |
2383 |
0,08263 |
А2–91–2 |
ТВ 80-1.4 |
3000 |
760 |
4 |
4639 |
0,10625 |
А2–91–2 |
ТВ 80-1.6 |
3000 |
795 |
5 |
6517 |
0,07683 |
А3–315 S–2 |
ТВ 80-1.8 |
3000 |
795 |
6 |
8428 |
0,06944 |
А3–315 M–2 |
ТВ 175-1.6 |
3000 |
910 |
4 |
7661 |
0,05851 |
А113–2; A103–2 |
ТВ 200-1.25 |
3000 |
800 |
3 |
4029 |
0,03125 |
–– |
ТВ 200-1.4 |
3000 |
890 |
4 |
5657 |
0,040909 |
А3–315 M–2 |
ТВ 300-1.6 |
3000 |
800 |
4 |
7195 |
0,01429 |
А114–2 |
Приложение 7
Техническая характеристика масляных самоочищающихся фильтров типа кдм
Марка фильтра |
Номинал. производи-тельность по возд., м3/ч |
Сопротивление при удельной нагрузке 10000 м3/(м2/ч) кг/м2 |
Средний коэф. очистки,% |
Пылеемкость, кг |
Полезная вместимость масляной ванны, л |
Электродвигатель |
Масса фильтра без масла, кг |
||
Марка |
Мощность, кВт |
Частота вращения, об/мин |
|||||||
КдМ 100 6 А |
10000 |
10 |
80 |
21 |
72 |
АОЛ 2- 11-4-Ш |
0,4 |
1360 |
193 |
КдМ 200 6 А |
20000 |
36 |
126 |
|
|
|
254 |
||
КдМ 400 6 А |
40000 |
|
175 |
|
|
|
468 |
