Розрахунок на розкриття тріщин.
Для стінки резервуара обмежують ширину розкриття тріщин [αcrc] = 0,2 мм, вважаючи, що все навантаження тривале.
Ширина розкриття тріщин визначається за формулою:
α crc = φl · η · δ · λ · σs / Es · d.
Напруження в поздовжній робочій арматурі визначається за формулою:
.
Приймаємо плече внутрішньої пари сил
Z = ho – а = 13 – 3 = 10 (см).
Напруження в
арматурі від діі навантажень (згинаючий
момент M
= 50,68 кН·
м).
(МПа);
.
Коефіцієнт φl приймається рівним :
.
Коефіцієнт η = 1,0 –для стержневої арматури періодичного профілю.
Коефіцієнт δ визначається за формулою:
,
де α = Es / Eb = 2 · 105 / 30 · 103 = 6,66;
φd =1,27 – коефіцієнт визначено за лінійною інтерполяцією.
Обчислюємо
Коефіцієнт λ визначається за формулою:
де коефіцієнт ω визначається за формулою:
;
Обчислюємо коефіцієнт λ :
отже приймаємо
λ=1,45.
Визначаємо ширину розкриття тріщин
Умова виконується.
6. Розрахунок днища резервуару.
Днище будемо розраховувати у двох місцях: під стінкою резервуара і під проміжною колоною. Розрахунок будемо виконувати з умови сприйняття бетоном всього навантаження.
а) Збір навантаження на 1 м.п. стінки резервуара
№ п/п |
Вид навантаження |
Нормативне навантаження кН/м |
Коефіцієнт надійності по навантаженню |
Розрахункове навантаження кН/м |
1 |
Засипка |
2·1·1·20=40 |
1,2 |
48 |
2 |
3 шари руберойду |
2·1·0,0015=0,003 |
1,2 |
0,0036 |
3 |
Цементна стяжка, 20 мм |
2·1·0,02·20=0,8 |
1,3 |
1,04 |
4 |
ЗБ ребриста плита (hred=11 см) |
2·1·0,011·25=0,55 |
1,1 |
0,605 |
5 |
Власна вага стінки |
4,6·1·0,16·25=18,4 |
1,1 |
20,24 |
|
69,88 |
|||
Обчислюємо згинальний момент в днищі від дії вертикального навантаження з врахуванням випадкового ексцентриситету
,
Приймаємо е=0,92 см, тоді від вертикального навантаження згинаючий момент дорівнює
Повний момент від горизонтального і вертикального навантаження дорівнює
Товщина дна резервуару
б) Збір навантаження на проміжну колону
№ п/п |
Вид навантаження |
Нормативне навантаження кН |
Коефіцієнт надійності по навантаженню |
Розрахункове навантаження кН |
1 |
Засипка |
6·6·1·20=720 |
1,2 |
864 |
2 |
3 шари руберойду |
6·6·0,0015=0,054 |
1,2 |
0,0648 |
3 |
Цементна стяжка, 20 мм |
6·6·0,02·20=14,4 |
1,3 |
18,72 |
4 |
ЗБ ребриста плита (hred=11 см) |
6·6·0,011·25=9,9 |
1,1 |
10,89 |
5 |
Власна вага колони |
0,3·0,3·4,6·25=10,35 |
1,1 |
11,38 |
|
905,06 |
|||
Обчислюємо згинальний момент в днищі від дії вертикального навантаження з врахуванням випадкового ексцентриситету
;
;
.
Приймаємо е=1 см, тоді від вертикального навантаження згинаючий момент дорівнює
Товщина дна резервуару
Приймаємо товщину дна резервуара 10 см.
Так, як розрахунок виконувався з умови сприйняття бетоном всього навантаження, то арматуру приймаємо конструктивно 12 А-300 з кроком 250 мм в двох напрямках.

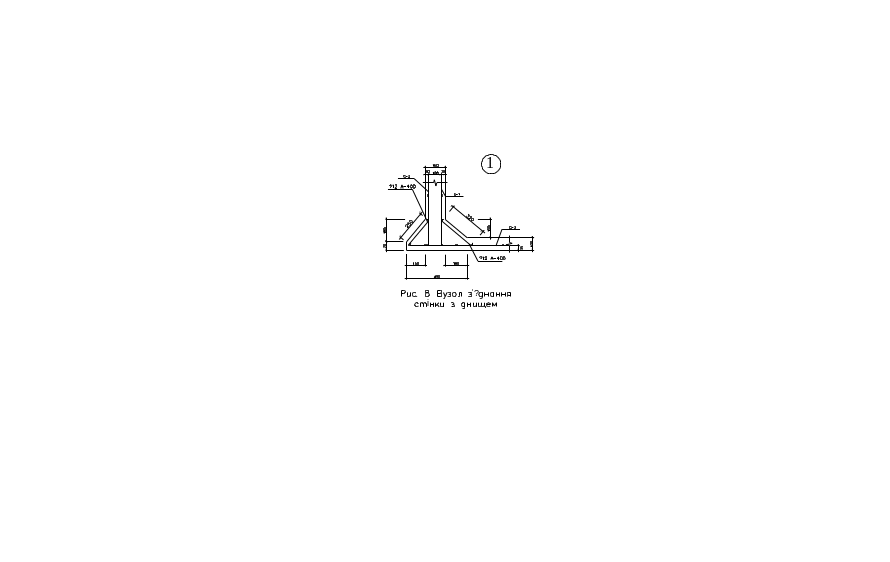

Рис.7 Армування днища
Література.
СНиП 2.03.01-84 Бетонные и железобетонные конструкции – м; Стойиздат 1985 – 224ст.
Б.В. Латышев. Практические методы ращета железобетонных силосных корпусов. Ленинград 1973.
Вахненко П.Ф., Павліков А.М., Горик О.В., Вахненко В.П. Залізобетонні конструкції. – Київ. Вища школа, 2000.
Голышев А. Б., Бачинский В. Я., Полищук В. П., Харченко А. В., Руденко И. В. Проектирование железобетонных конструкций. Справочное пособие. – Киев, 1990.
Шерешевский И. А. Конструирование промышленных зданий и сооружений. – Ленинград. Стройиздат, 1979.
Бабич В. І., Глогов’як В. Ц. Практикум із залізобетонних конструкцій. – Рівне, 2001.
Бабич В. І., Огороднік В. І., Романюк В. В. Таблиці для проектування будівельних конструкцій. Довідник. – Рівне, 1999.
А. П. Мандриков. Примеры расчета железобетонных конструкций. –Москва. Стройиздат, 1989 р.
