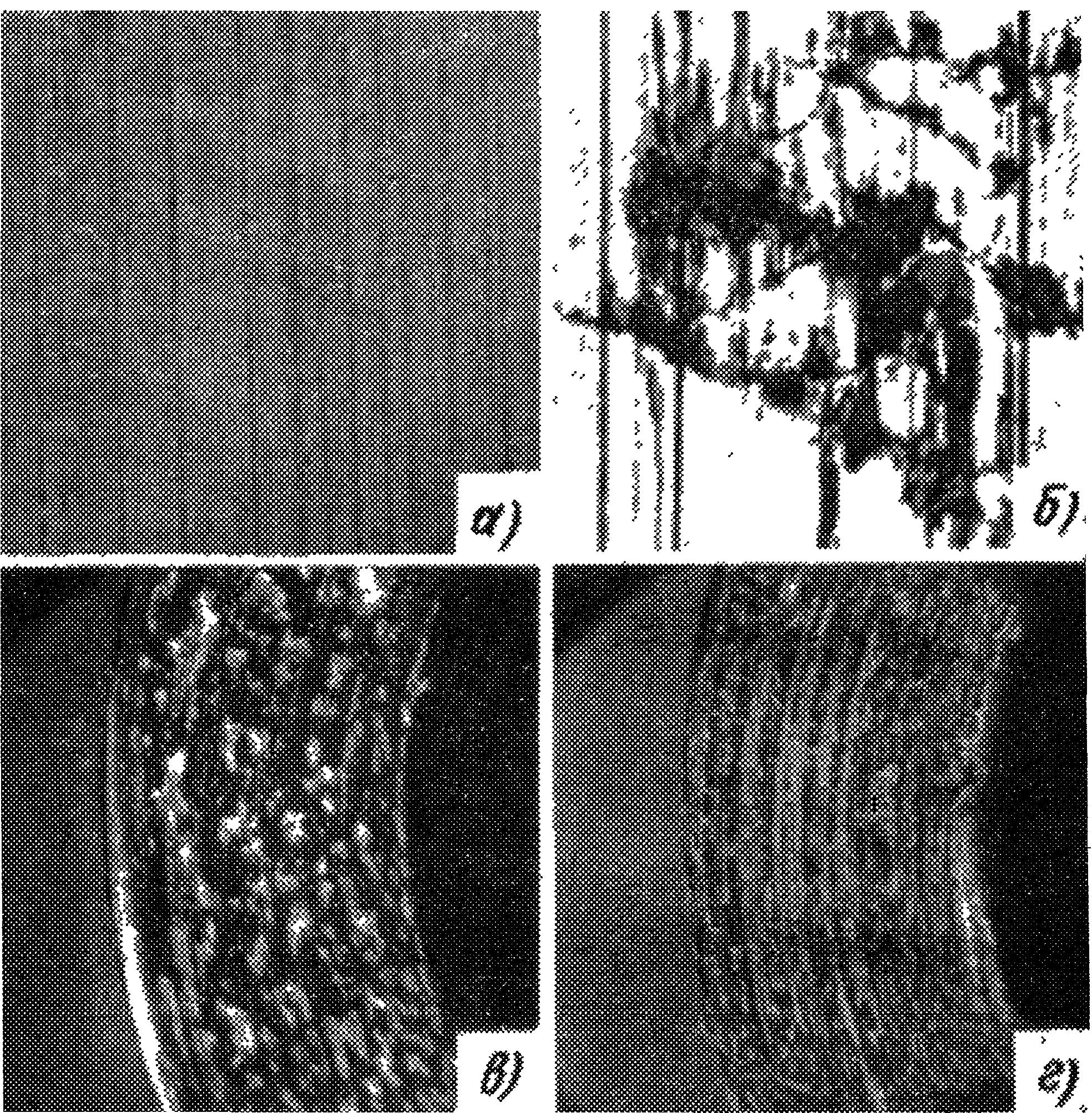

Приложение
Р
ис.П.1.
Изношенный палец ролика (а), разрезанный
ролик (б) делительно-закаточной машины
ДЗБ-4М и участки поверхности трения
пальца (в) и ролика (г), 72
[7]

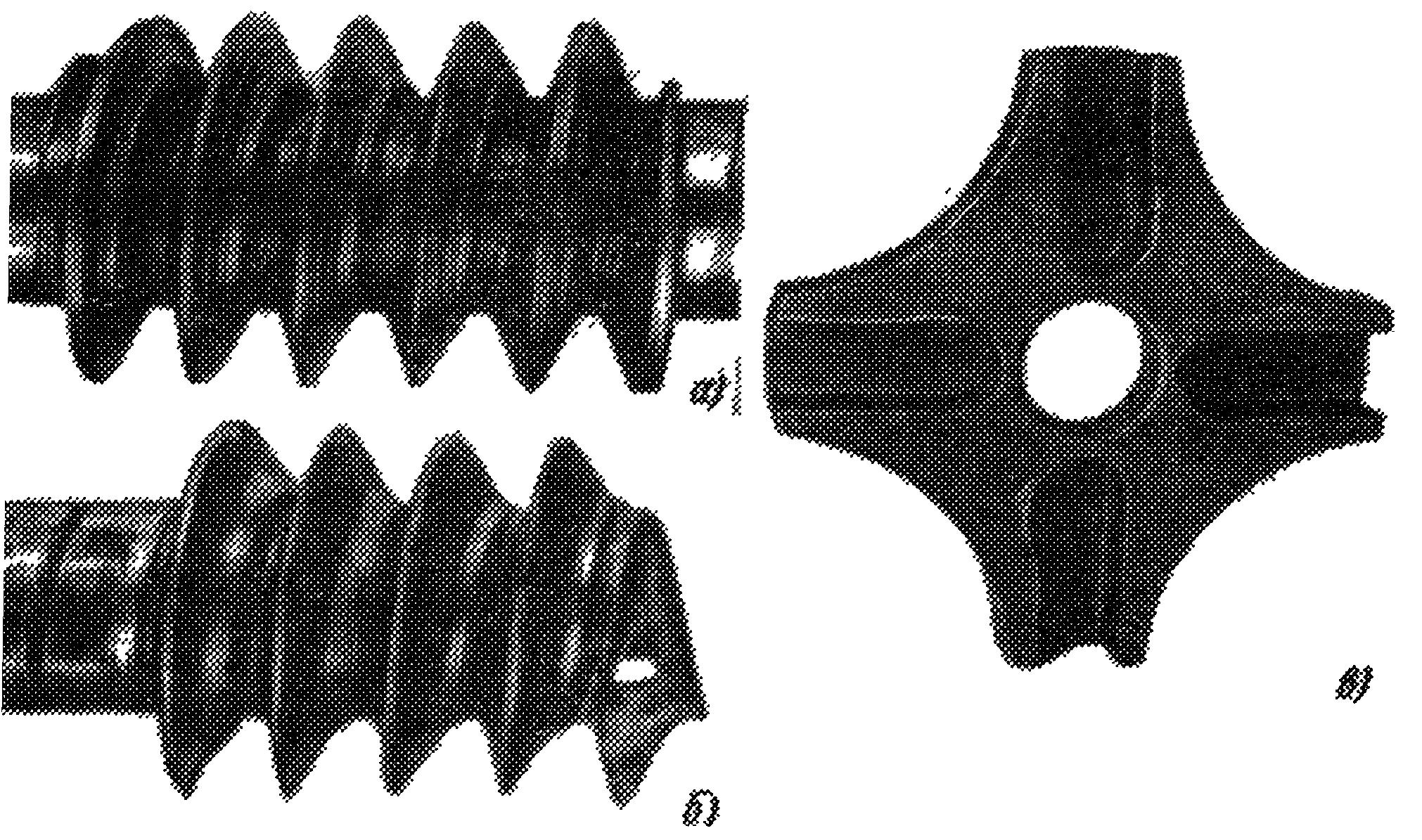

Рис. П.2. Изношенные детали тестоделительной машиы ХДФ [7]:
а - червяк; б - изношенный и разорванный червяк; в - мальтийский крест
Рис.П.3. Участки поверхности трения изношенного фасонного кулака делительно-закаточной машины ДЗБ-4М, 36 [7]
Р
ис.П.4.

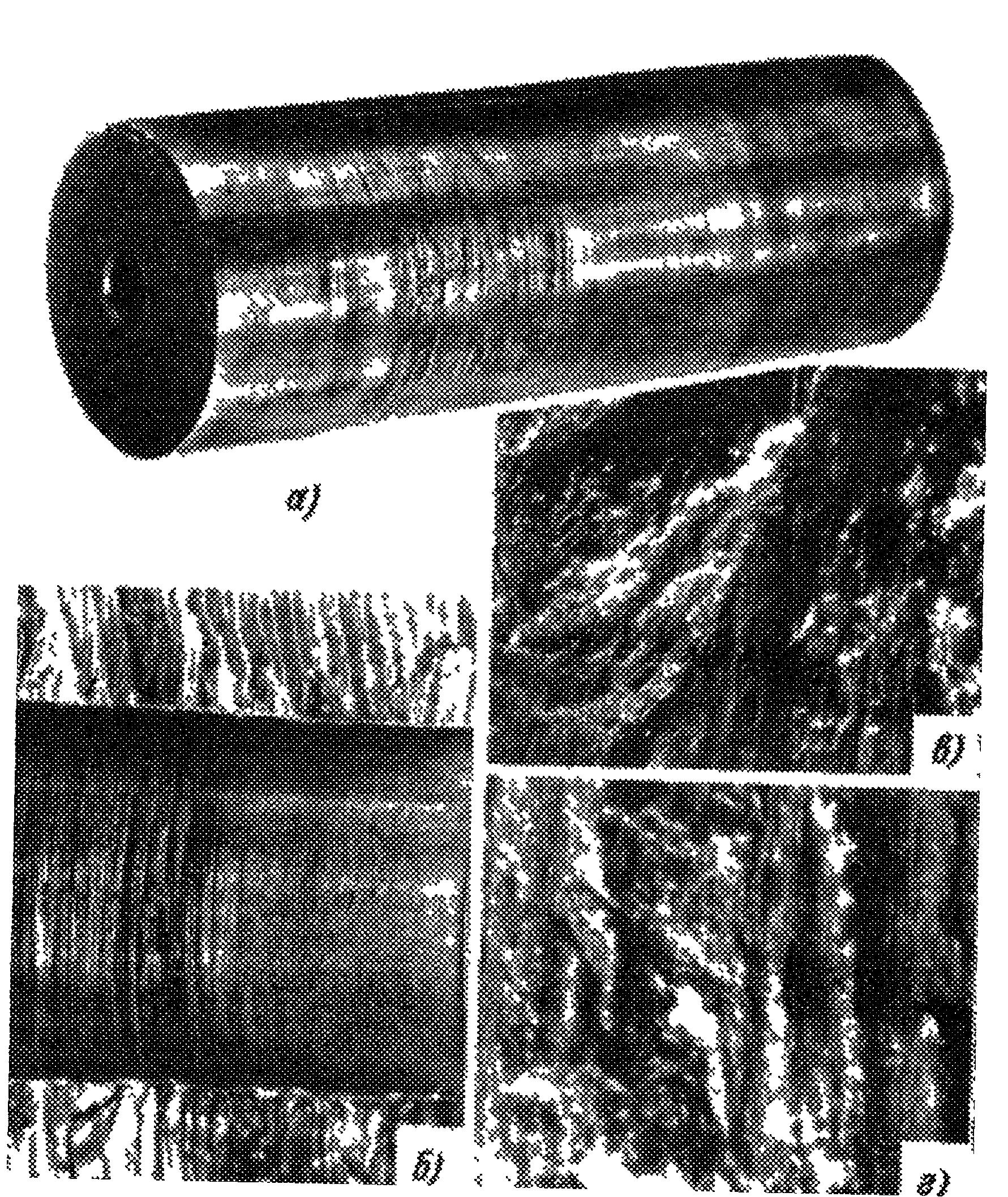

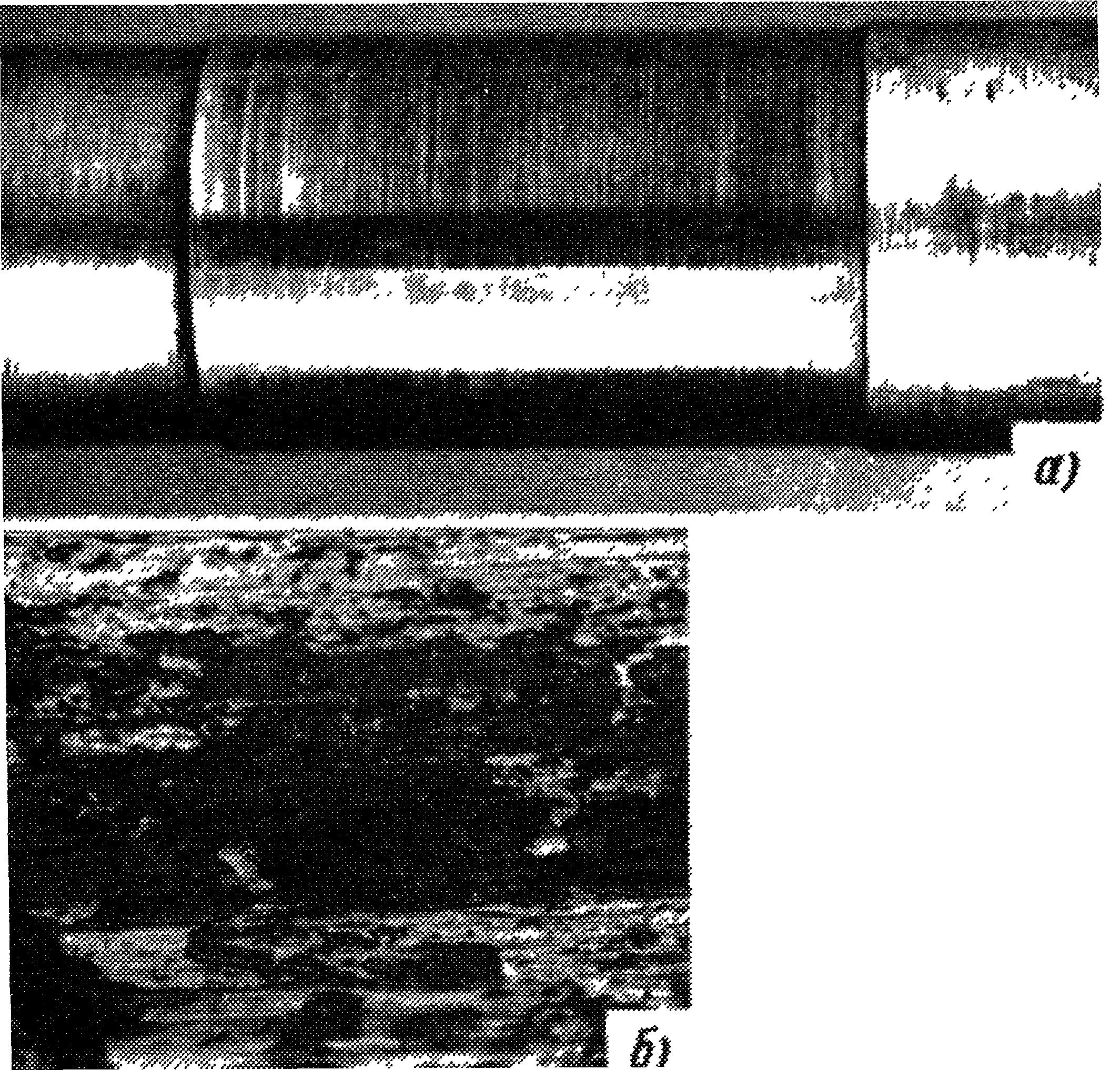

Шейка изношенного вала редуктора
тесторазделительной машины ХДФ (а) и
поверхность трения изношенной шейки
вала (б), 450
[7]
Р
ис.П.5.

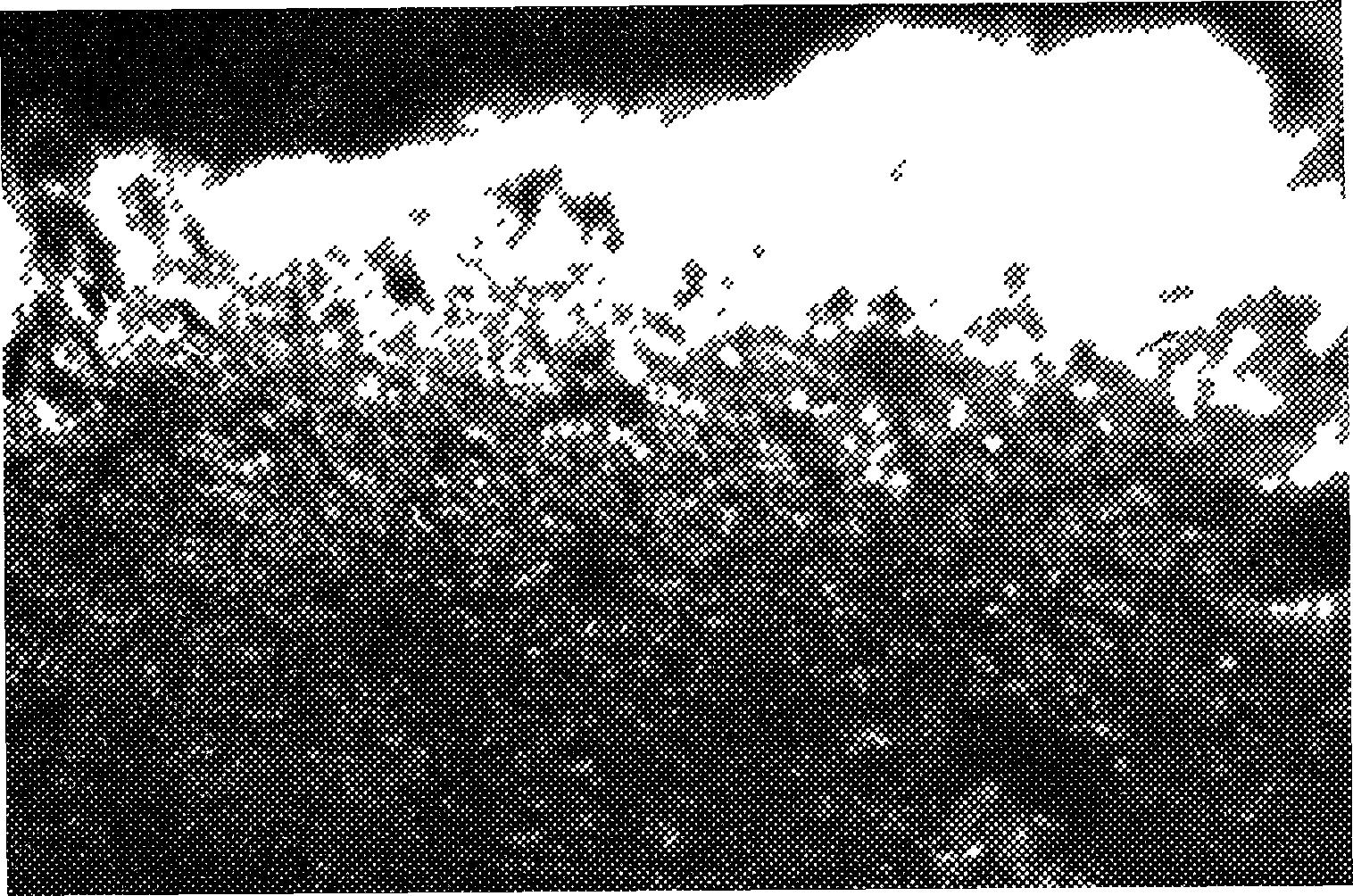

Участок поверхности трения изношенного
молотка, 36
[7]

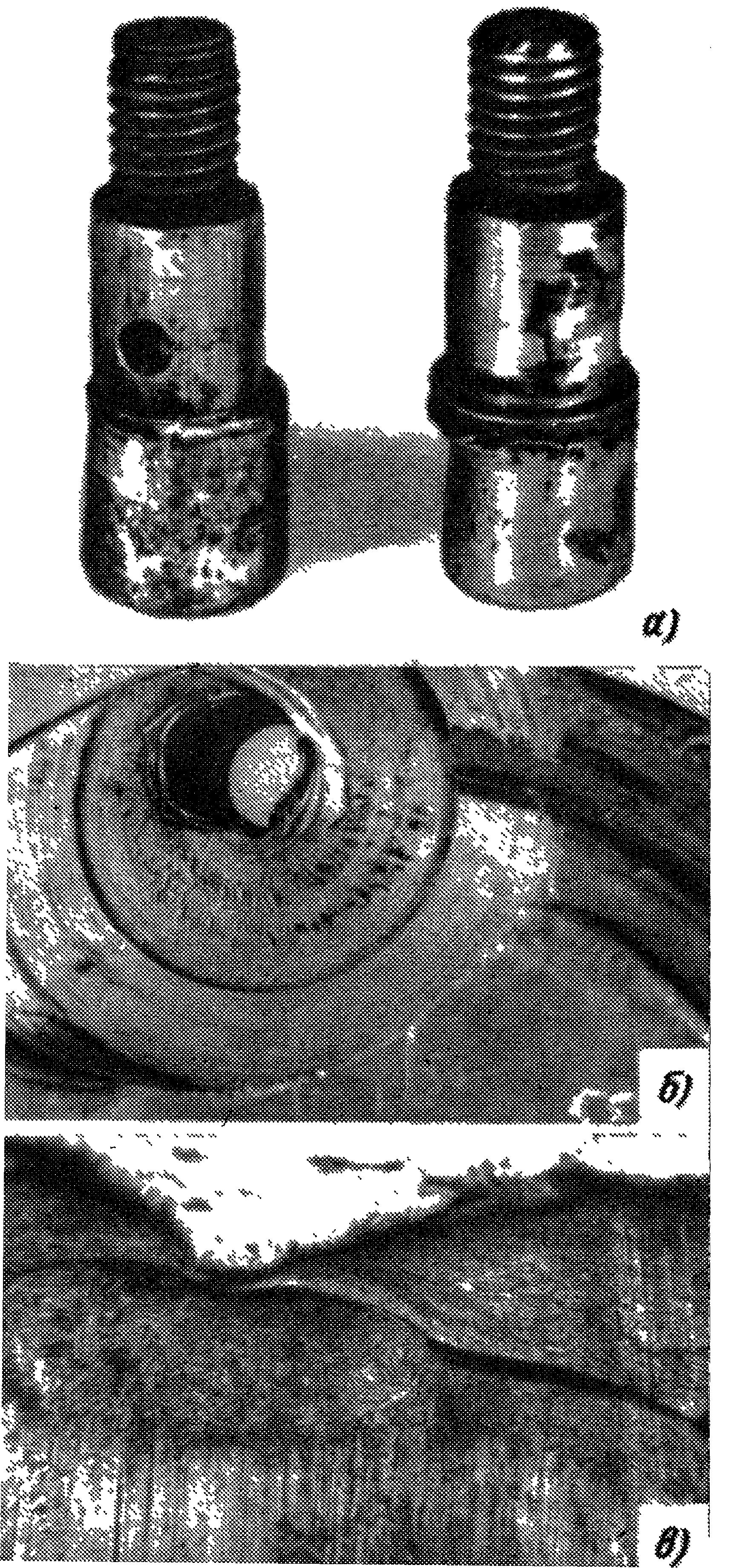

Рис.П.6. Изношенные поводковые пальцы (а) и поводковый диск (б); поверхностный слой одного из участков поводкового пальца (в), 320 [7]

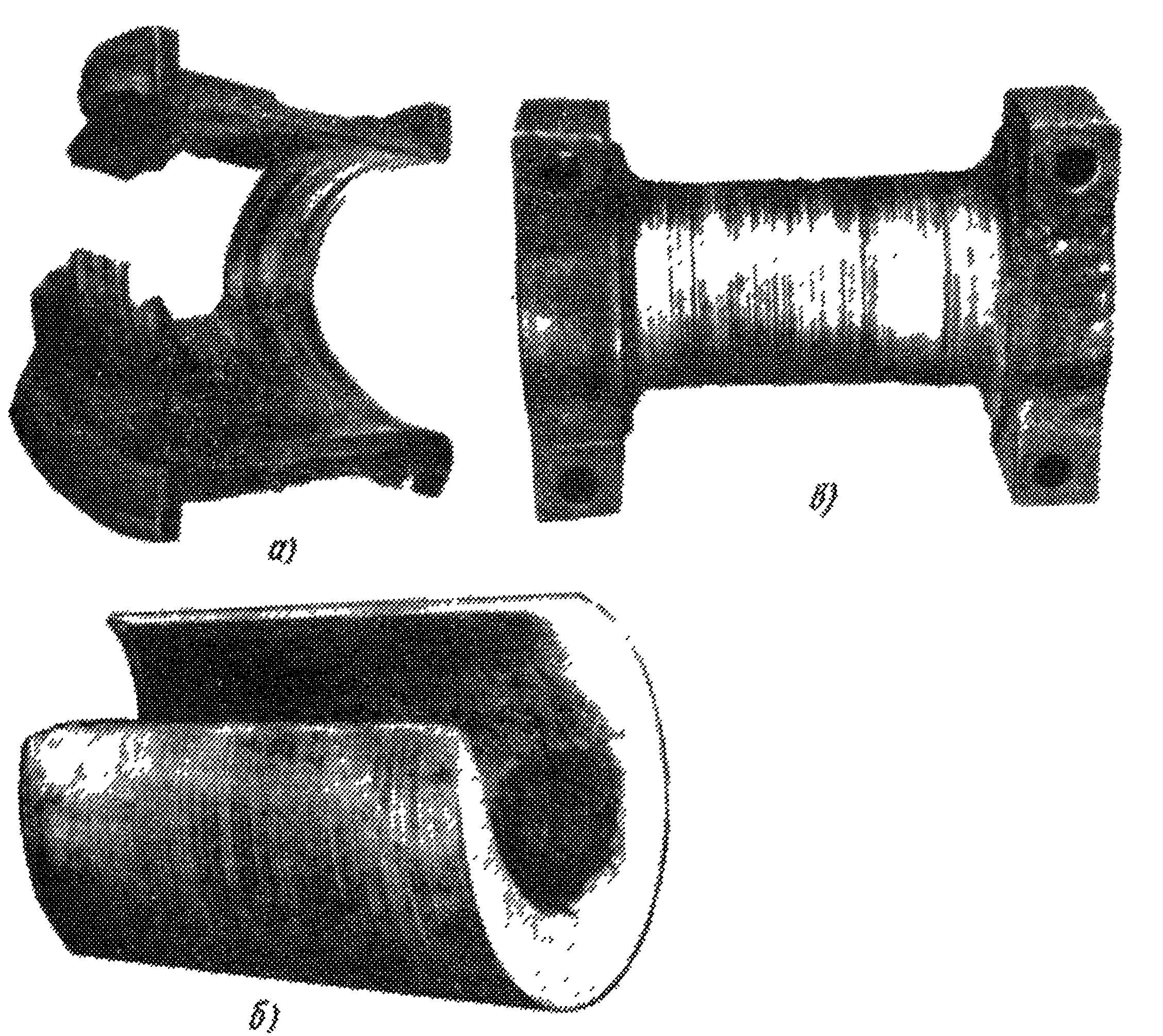

Рис. П.7. Чугунный вкладыш свекломойки (а), подшипник камнеловушки (б); поверхностный слой одного из участков поводкового пальца (в), 320 [7]

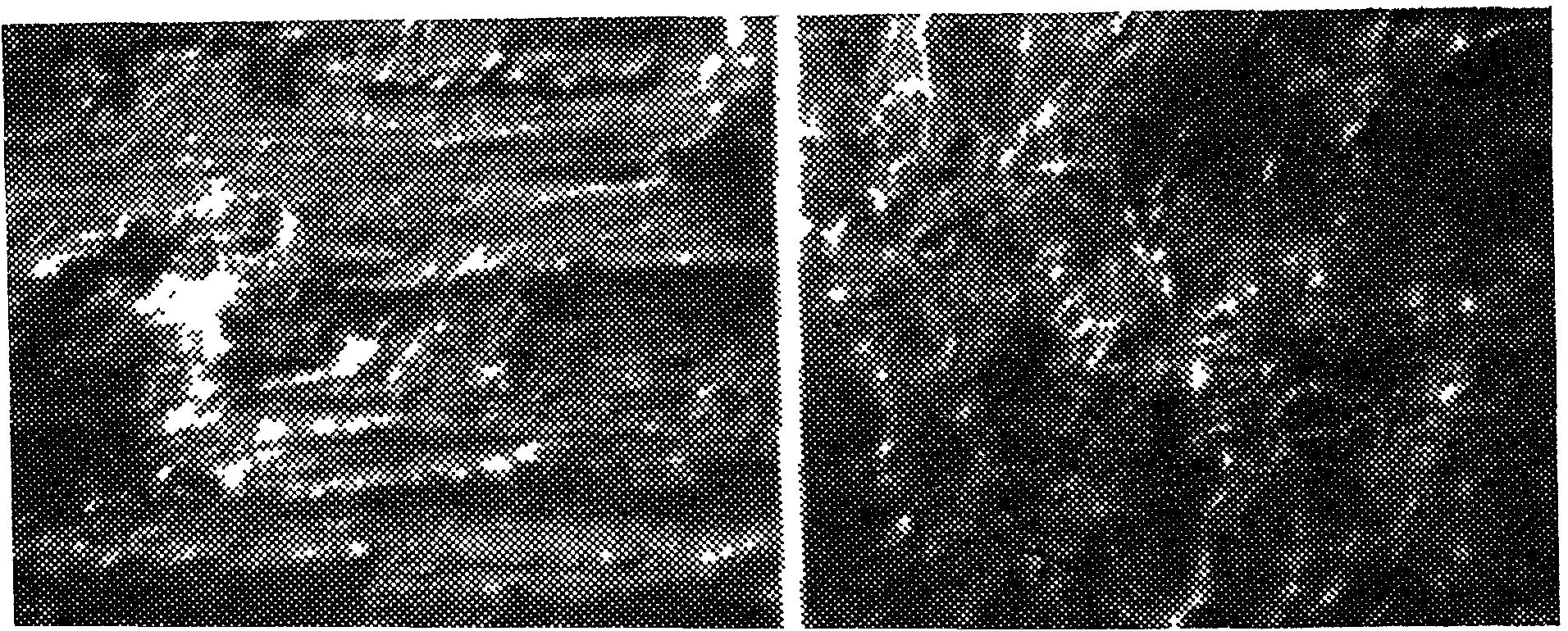

Рис. П.8. Участки рабочей поверхности нового диска дробилки (а) и диска после 12 суток работы (б) [7]

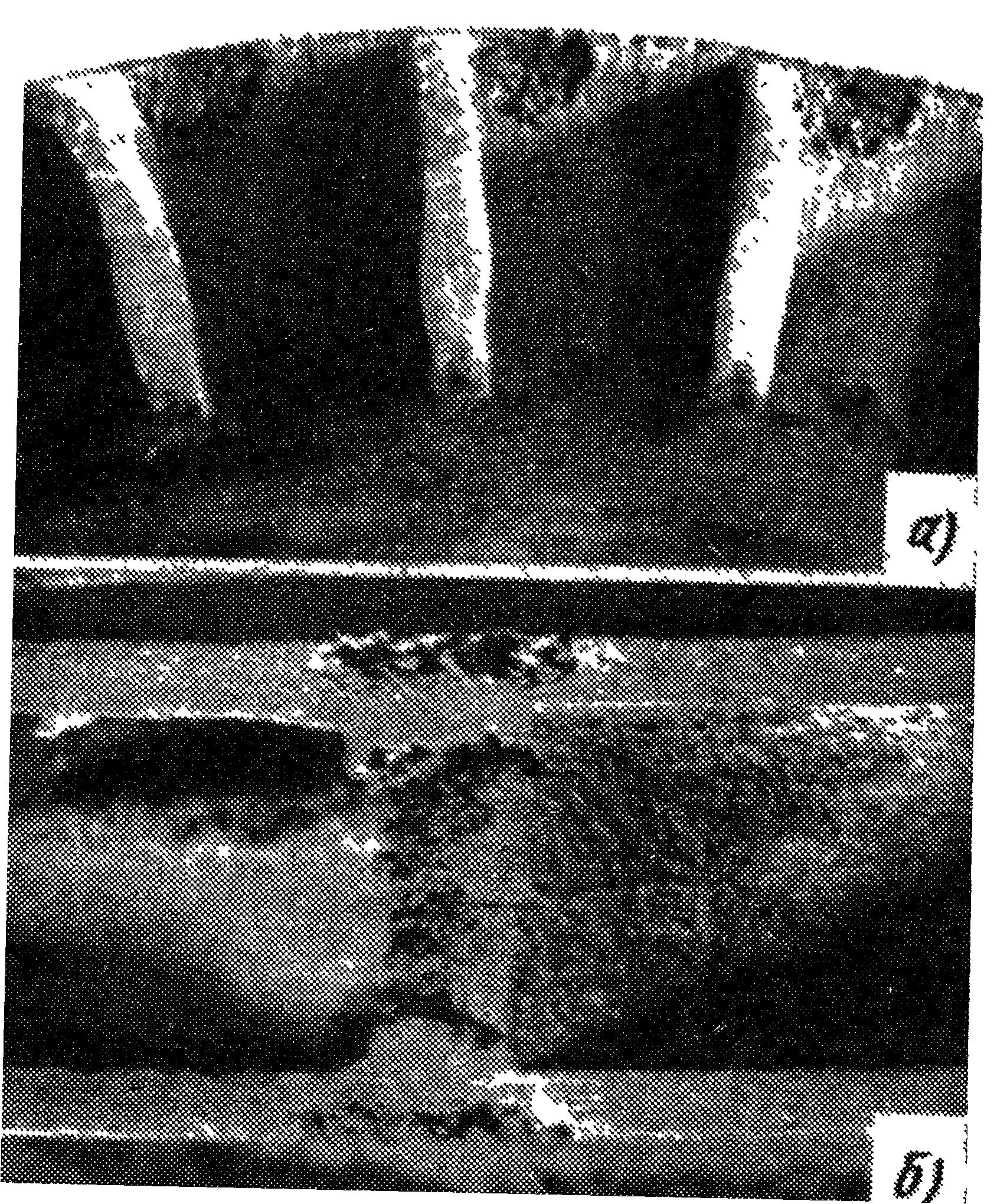

Рис. П.9. Кавитационное разрушение кромок рабочего колеса насоса 2,5В (а) и выходных кромок рабочего колеса 6НДв (б) [7]
Рис. П.10. Изношенные детали насоса 8НДв:а - уплотнительное кольцо; б - корпус [7]
Р
ис.

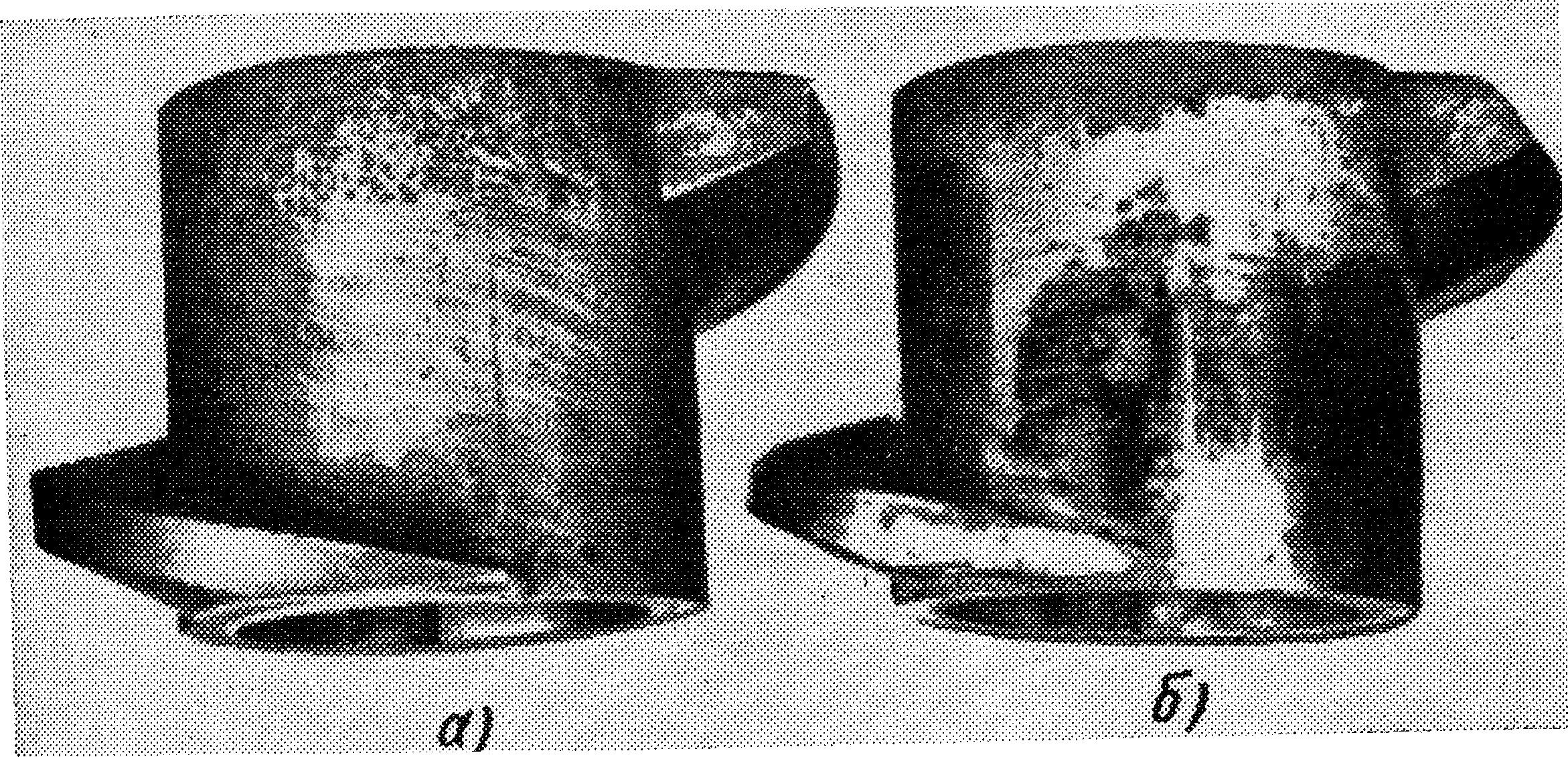

П.11. Новое звено шнек-пресса ЕП (а) и то
же звено после четырех месяцев эксплуатации
(б) основного узла испытательной установки
[7]

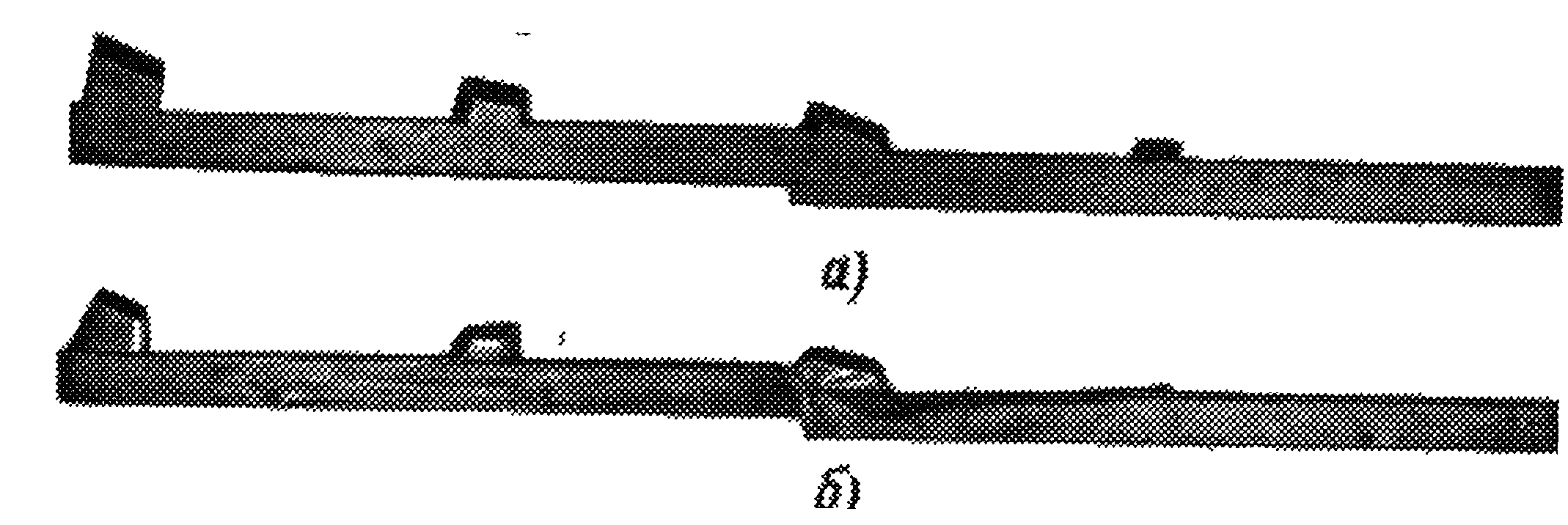

Рис. П.12. Новый зеерный нож (а) и тот же после трех месяцев работы (б) [7]
Рис. П.13. Поверхности трения образцов после испытания в дистиллированной воде при нормальном давлении 40 кгс/см2 [7]:
а - Ст5; б - СЧ 15-32 (=0,7 м/с), 200; в - Ст5; г - СЧ 15-32 (=1 м/с). 20
Литература
Основы трибологии (трение, износ, смазка) Учебник для технических вузов. 2-изд. Перерабю и доп./ А.В. Чичинадзе, Э.Д. Браун, Н.А. Буше, и др.; Под общ. ред. А.В. Чичинадзе.- М.: Машиностроение, 2001.- 664 с.
Крагельский И.В., Щедров В.С. Развитие науки о трении. М.: Изд. АН СССР, 1956.- 236 с.
Трение, изнашивание и смазка. Основные термины и определения. ГОСТ 27674-88.
Пимошенко А.П. Защита судовых дизелей от кавитационных разрушений.- Л.: Судостроение, 1983.- 120 с.
Буше Н.А. Трение, износ и усталость в машинах (Транспортная техника).- М.: Транспорт, 1987.-224 с.
Поверхностная прочность материалов при трении /Б.И. Костецкий, И.Г. Носовский, А.К. Караулов и др.; Под ред. Б.И. Костецкого.- Киев: Тэхника, 1976.- 296 с.
Повышение износостойкости оборудования пищевой промышленности/ Г.А. Прейс, Н.А. Сологуб, А.И. Некоз.-М.: Машиностроение, 1979.-208 с.
