3.6. Диафрагма жесткости.

При обеспечении пространственной устойчивости зданий с помощью диафрагм жесткости, последние следует расставлять в двух взаимноперпендикулярных направлениях.

Диафрагмы жесткости устанавливают на всю высоту здания. Нижние диафрагмы устанавливают на монолитный ленточный фундамент.

Номенклатура диафрагм включает в себя сплошные и проемные двухполочные и однополочные диафрагмы, предназначенные для опирания плит перекрытий совместно с двух или с одной стороны. Кроме того, Однополочные диафрагмы устанавливаются в направлении, перпендикулярном направлении ригелей.

3.7. Стеновые панели.

Наружные стены каркасного здания выполнены из однослойных стеновых панелей по серии 1.030.1. Материал панелей – легкие и ячеистые бетоны. Панели разработаны под высоты этажей 2,8; 3,3; 3,6 и 4,2м с двухрядной разрезкой по этажу. Привязка стеновых панелей осуществляется по их внутренней грани и зависит от сечения колонны. Панели наружных стен разработаны в двух вариантах: самонесущие и навесные.

Номенклатура стеновых панелей состоит из рядовых панелей, рядовых панелей внутренних углов, простеночных панелей, угловых панелей для наружных углов, карнизных панелей и цокольных балок.

В климатических районах, где сопротивление теплопередаче однослойной стеновой панели, не удовлетворяет нормативному, необходимо предусмотреть утепление.

3.8. Двери.

Двери – подвижные ограждения, обеспечивающие связь между помещениями, а также вход и выход из здания.

Входные двери проектируют деревянными, глухими или остекленными, однопольными или двухпольными с одинаковыми или разными по ширине полотнищами.

Стандартные внутренние двери также имеют деревянную конструкцию. Их проектируют одно или двухпольные, глухими и остекленными.

3.9. Окна.

Окна – светопрозрачные ограждения, предназначенные для освещения и проветривания помещений.

Для зданий массового строительства применяют преимущественно деревянные стандартные конструкции оконных блоков, со светопрозрачным заполнением из силикатного стекла или стеклопакетов.

Стандартные конструкции окон выполняют с двойным остеклением в спаренных или раздельных переплетах и с тройным остеклением. Выбор конструкции окна зависит от климатических условий.

В зданиях, проектируемых для районов с расчетной зимней температурой до минус 26^оС применяют окна в раздельных переплетах по ГОСТ 11214-86.

3.10. Лестничные марши.

Лестничные марши, площадки, проступи решены по серии 1.050.1.

Лестничные клетки, внезависимости от габаритных схем зданий размещаются в модуле 3 6; 6 6м.

Сопряжение между площадками и маршами жесткое, лестничные марши могут быть с одной или двумя жесткими полуплощадками.

3.11. Полы.

Полы на грунт:

1. Утрамбованный грунт

2. Песчаная подготовка

3. Бетон тяжелый, ,

4. Бетон легкий, ,

5. Цементно-песчаная стяжка, ,

6. Пол мозаичного состава

Полы по перекрытию:

1. Ж/б плита перекрытия,

2. Плиты жесткие минераловатные, ,

3. Цементно-песчаная стяжка, ,

4. Линолеум на основе быстро твердеющей мастики,

3.12. Кровля.

Кровля представляет собой совмещенное покрытие с организованным водостоком через внутренние водосборные воронки. Уклон не должен превышать 3%. Водосборная воронка устанавливается на 300м², но не менее двух на здание. Расстояние между водосборными воронками не должно превышать 24м.

Состав кровли:

1. Ж/б плита перекрытия

2. Слой рубероида на битумной мастике

3. Жесткие минераловатные плиты ,

4. Шлак по уклону

5. Цементно-песчаная стяжка, ,

6. Бирепласт (3 слоя)

. 4. Таблица используемых в проекте конструкций и изделий

Эскиз	Марка	Кол-во

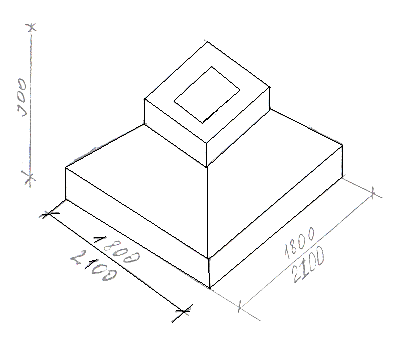

4.1 Фундаменты
	Ф 15.9-2 2Ф 18.9-2	12 27

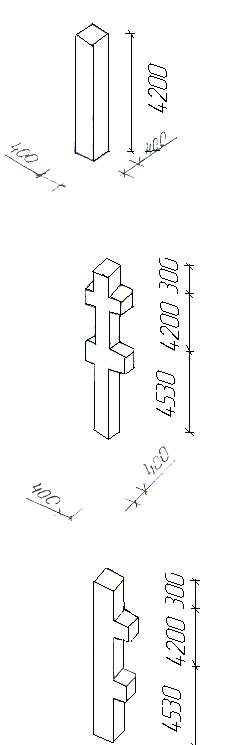

4.2 Колонны
	2 КБ 4.36-2 2КБД 4.36-2 2 КБО 4.36-2	13 10 15

4.3 Ригели
	РДП 6.56 РОП 6.56 РЛП 6.56		22 8 8

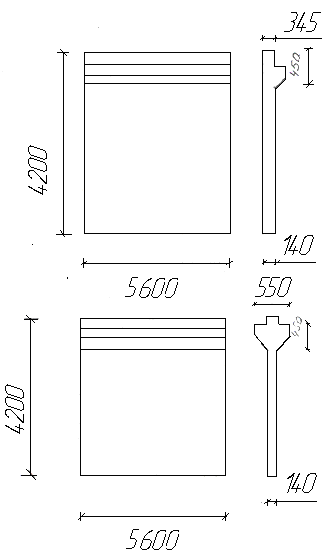

4.4 Диафрагмы жесткости
		1Д 56.36 2Д 56.36		4 - 2

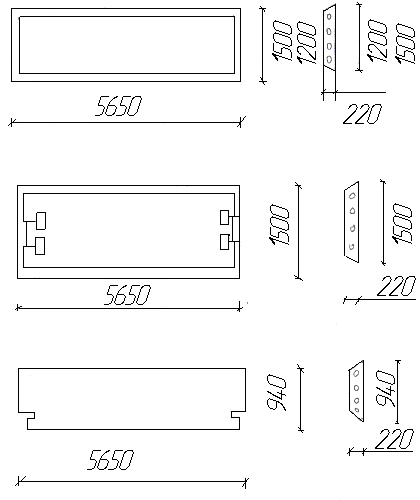

4.5 Плиты перекрытия
		ПК 57.15 ПК 57.12 ПК 57.15-с ПК 57.9-П		76 12 16 12
4.6 Стеновые панели

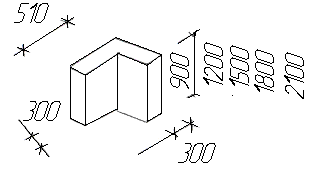

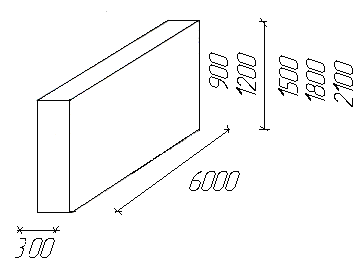

		ПС 60.9.3 ПС 60.12.3 ПС 60.18.3 ПС 60.21.3 2ПС 30.21 2ПС 30.12 БЦ 60.5.3 3ПС 5.1.12 3ПС 5.1.19 2ПС 6.21	21 - 36 - 26 19 7 2 24 6 30
