5.2.5. Таймер

Головна функція таймера – це подавлення ресинхронізації сигналу. Така функція в ПРОМ необхідна, оскільки під час передачі і ретрансляції сигналу часові помилки можуть накопичуватися і досягати рівня тривалості самого імпульсу. Як наслідок – приймач може помилково інтерпретувати прийнятий біт або “втратити” його. Такі випадкові часові помилки отримали назву “джитер” та їх поява характерна для асинхронного режиму передачі. Зменшити джитер можна, підвищуючи вимоги до стандарту частоти генератора імпульсів. Проте при тривалому прийомі такі помилки все-такі можуть з’являтися.

Подальше зменшення помилок внаслідок джитера досягається, наприклад, в технології магістральних оптичних мереж SDH, в якій при синхронній передачі в бітовому потоці наряду з корисною інформацією присутні спеціальні синхроімпульси, за якими настроюється (плавно перестоюється під частоту передатчика) таймер приймача. У складній мережі SDH існує один незалежний ведучий таймер, по якому настроюються інші пристрої мережі.

6. Повторювачі та оптичні підсилювачі

При розповсюдженні оптичного сигналу по волокну відбувається його ослаблення, а також розширення (руйнація форми) імпульсів внаслідок дисперсії. Будь-який з цих факторів може бути причиною обмеження максимальної довжини ділянки ВОЛЗ, яка не потребує ретрансляції інформаційного сигналу. Якщо максимальна довжина ВОЛЗ перевищена, то на трасі треба передбачити одну або декілька точок, в яких повинні бути розміщенні ретранслятори. У загальному випадку, ретранслятор виконує функцію підсилення оптичного сигналу і додатково (при цифровій передачі) може відновлювати форму імпульсів, знижувати рівень шумів та ліквідовувати помилки, що виникають при передачі. Такий ретранслятор має назву регенератора сигналу.

6.1. Типи ретрансляторів

За методом підсилення оптичного сигналу ретранслятори поділяються на повторювачі та оптичні підсилювачі.

Повторювачі значно ширше розповсюджені в локальних волоконно-оптичних мережах. Підсилювачі грають виняткову роль при формуванні магістральних оптичних ліній зв’язку.

6.1.1. Повторювачі

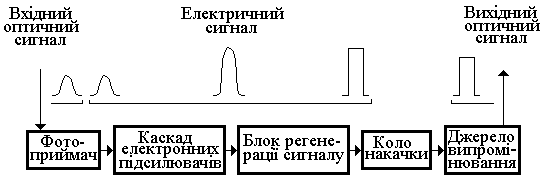

Повторювач (електронно-оптичний повторювач) спочатку перетворює оптичний сигнал в електричний, підсилює його, коректує і знову перетворює на оптичний (рис. 6.1.1).

П овторювач являє собою послідовно з’єднанні приймальний та передаючий модулі. Зазвичай блок регенерації містить вузол дискримінації та таймер.

Б

Рис. 6.1.1

лок регенерації відновлює форму імпульсів, ліквідує шум, ресинхронізує передачу так, щоб вихідні імпульси попадали у відповідні тайм-слоти. Повторювач може і не мати таймера і відновлювати прямокутну форму імпульсів за певним порогом незалежно від того, на якій швидкості іде передача. Такі “середовищезалежні” повторювачі застосовують у локальних мережах, де має місце асинхронний режим передачі інформації.

У локальних мережах розповсюджені повторювачі, які перетворюють сигнали з багатомодового волокна (mm) в одномодове (sm). Такі повторювачі отримали назву конверторів. Широко розповсюджені FDDI- (100 Мбіт/с), АТМ- (155 Мбіт/с), АТМ- (622 Мбіт/с) mm/sm конвертори.
