3.Приборы для определения скорости движения воздуха.
Для замера больших скоростей движения воздуха применяются крыльчатые и чашечные анемометры. При замере малых скоростей применяются кататермометры цилиндрические и цифровые (рис.3.3.)
Шкала кататермометра отградуирована в градусах от 33 до 40 о С.Капилляр термометра имеет расширение в верхней части. Работа с прибором заключается в том, чтобы точно определить время в течение которого температура кататермометра понизится с 38 до 35оС. Затем вычислить скорость охлаждения кататермометра Н ,т.е. число милликалорий ,отдаваемых в окружающую среду с 1 см2 поверхности кататермометра за 1 секунду. Скорость охлаждения зависит от скорости движения и температуры окружающего воздуха.
По скорости охлаждения, пользуясь таблицей 3.2.,определеяется соответствующая скорость движения воздуха в исследуемом помещении.

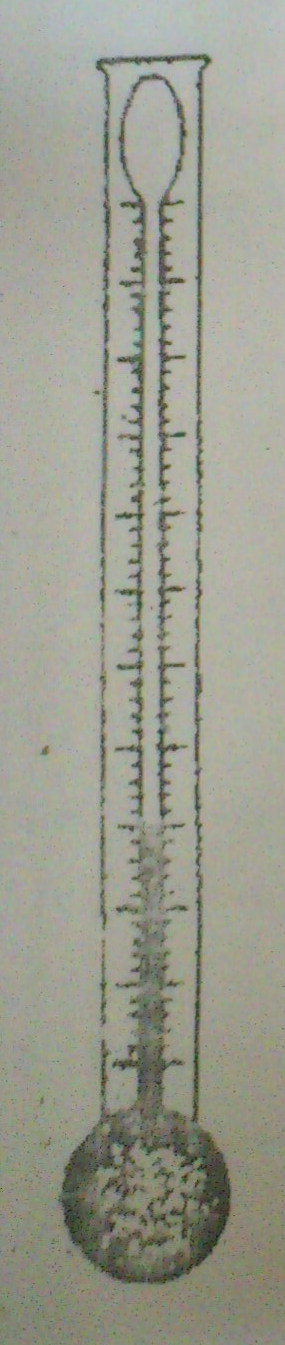

Рис.3.3.Кататермометр.
4.Методика проведения работы.
4.1. На электрической плитке нагревают воду в стакане до 65-75 оС.
4.2. Кататермометр погружают в воду и выдерживают его в воде до тех пор, пока спирт не заполнит примерно половину верхнего расширения капилляра. При этом следят за тем, чтобы в капиллярной трубке не оставалось пузырьков воздуха.
4.3. Тщательно протирают кататермометр досуха и подвешивают вертикально в исследуемом месте так, чтобы он не качался. Установив кататермометр, следует следить за его охлаждением и по секундомеру отмечать время, в течение которого кататермометр охладиться с 35 до 38 оС. Замеры проводят три раза подряд, нагревая и охлаждая кататермометр, записывая данные в протокол наблюдений.
4.4. Протокол наблюдений.
№ замера |
Продолжительность охлаждения, с |
Температура воздуха, оС |
1 2 3 Среднее значение |
|
|
Температуру воздуха замеряют два раза: в начале и в конце опыта.
4.5 Обработка данных и составление отчета.
Величина Н определяется по формуле:
,
Где F - фактор кататермометра, нанесенный на стержне кататермометра, млкал/см2;
-
время охлаждения, с (среднее из трех
измерений).
Определяют разность между средней температурой прибора во время опыта tпр и температурой воздуха tос:
Q= tпр - tос,
Где
tпр
=
=36,5;
tос
=
,
где t1,t2 - температуры начала и конца опытов соответственно.
Определяют величину, размерность и физический смысл отношения Н/Q,выразив в системе СИ.
По найденному отношению определяют значение скорости движения воздуха в исследуемом помещении (табл.3.2.).
Таблица 3.2.
Зависимость скорости охлаждения кататермометра от скорости движения воздуха.
Н/Q, Млкал/( см2.с.оС) |
Скорость v;м/с |
Н/Q, Млкал/( см2.с.оС) |
Скорость v; м/с |
Н/Q, Млкал/( см2.с.оС) |
Скорость v; м/с |
0,33 |
0,048 |
0,39 |
0,14 |
0,45 |
0,27 |
0,34 |
0,062 |
0,40 |
0,16 |
0,46 |
0,30 |
0,35 |
0,077 |
0,41 |
0,18 |
0,47 |
0,33 |
0,36 |
0,09 |
0,42 |
0,20 |
0,48 |
0,36 |
0,37 |
0,11 |
0,43 |
0,22 |
0,49 |
0,40 |
0,38 |
0,12 |
0,44 |
0,25 |
0,50 |
0,44 |
Результаты замеров и расчетов заносятся в таблицу следующим образом:
Определение скорости движения воздуха в лаборатории безопасности жизнедеятельности.
Кататермометр №___________
Место замера |
Среднее время охлаждения кататермометра ,с |
Скорость охлаждения Н, млкал/ см2 |
Средняя темп. воздуха tос, оС |
Разность температур Q, оС |
H/Q-? |
Скорость движения воздуха v,м/с |
|
|
|
|
|
|
|
