Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ НИЗКОТЕМПЕРАТУРНЫХ И ПИЩЕВЫХ ТЕХНОЛОГИЙ

Кафедра безопасности жизнедеятельности

и промышленной теплотехники

Безопасность жизнедеятельности

Методические указания к лабораторной работе №3 для студентов всех специальностей всех форм обучения

Санкт-Петербург

2009

УДК 614.8

Евдокимов А.А., Абдуллаева Л.М., Казаков А.В.Безопасность жизнедеятельности: Методические указания к лабораторной работе №3 для студентов всех специальностей всех форм обучения. Спб.: СПбГУНиПТ.2009.- с.

В методических указаниях изложены методики контроля за параметрами микроклимата производственных помещений. Дано описание приборов для измерения температуры, относительной влажности воздуха и скорости его движения.

Рецензент

Зав.кафедрой «Промышленная экология»,доцент, к.т.н.Сергиенко О.И.

Рекомендованы к изданию редакционно-издательским советом университета.

Санкт-Петербургский государственный

университет низкотемпературных

и пищевых технологий,2009

Лабораторная работа №3

Исследование метеорологических характеристик в помещении введение

Производственный микроклимат или метеорологические условия в рабочих помещениях оказывают большое влияние на организм человека, его самочувствие и работоспособность.

Физическими факторами, определяющими метеорологические условия, являются: температура атмосферное давление, скорость движения и относительная влажность воздуха.

Для обеспечения нормальных метеорологических условий установлены санитарно-гигиенические требования к воздуху рабочей зоны (ВРЗ) производственных помещений |1| и гигиенические требования к микроклимату производственных помещений |2|.

Цель работы - определение основных параметров (влажности, температуры, скорости движения воздуха), характеризующих метеорологические условия в заданном рабочем помещении, и оценка их в соответствии с санитарно-гигиеническим требованиям к ВРЗ |1| (см.табл.3.3.).

1.Приборы для измерения относительной влажности воздуха

Для определения влажности воздуха пользуются психрометрами и гигрометрами.

В практике наиболее распространен психометрический метод определения относительной влажности воздуха, основанный на наблюдении разницы показаний температур «сухого» и «мокрого» термометров в приборе, называемым психрометром.

Относительной влажностью воздуха называется отношение упругости водяных паров, находящихся в окружающем воздухе при данной температуре, к упругости паров, насыщающих воздух при этой же температуре, выраженное в процентах, или отношение абсолютной влажности воздуха к максимальной.

Для определения относительной влажности психрометрическим методом чаще всего используются два вида психрометров: без принудительной циркуляции воздуха – стационарные(психрометры Августа) и с принудительной циркуляцией воздуха –аспирационные(психрометры Ассмана).Кроме того существуют электрические психрометры с «сухими» и «мокрыми»термометрами сопротивления и подогреваемые гигрометры.

Принцип действия гигрометров и гигрографов основан способности специально обработанного волоса человека( из-за его гигроскопичности) изменять свою длину пропорционально изменению относительной влажности воздуха. Через систему рычагов изменения натяжения волоса передается стрелке и фиксируется на движущей ленте гигрограмме.

Психрометр Августа (рис.3.1)служит для приближенного определения влажности, так как имеет ряд существенных недостатков: большую инертность (время экспозиции 10-15 минут), отсутствие защитных средств от действия теплового излучения, непостоянство скорости движения вокруг «влажного» термометра. Для более точных измерений относительной влажности воздуха пользуются аспирационными психрометрами. Психрометр Ассмана (рис.3.2.) состоит из двух одинаковых ртутных термометров, закрепленных в специальной оправе.

Резервуар термометров помещен в двойные никелированные или пластмассовые трубки с воздушной прослойкой между ними, которые предохраняют термометры от внешнего воздействия тепловой радиации. Трубки соединены с главным воздуховодом. Помещенным между термометрами и верхним концом, сообщающимся с аспиратором.

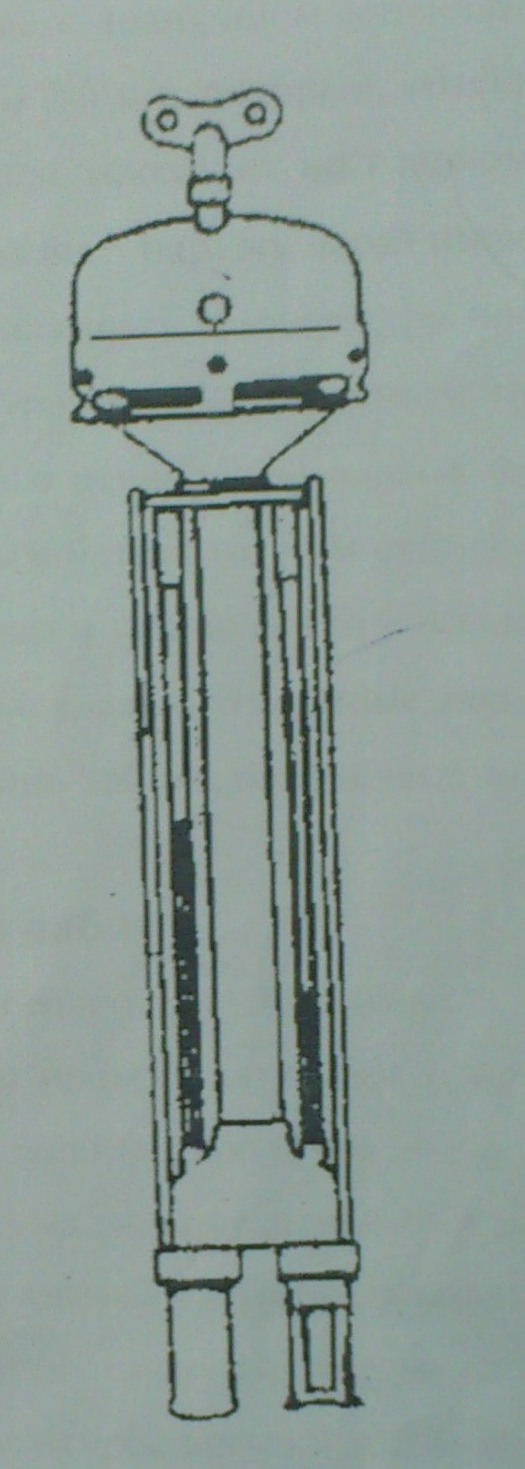

Рис.3.1. Стационарный Рис.3.2. Аспирационный

психрометр Августа. психрометр Ассмана.

Аспиратор состоит из вентилятора, приводимого во вращение заводным механизмом. Пружина заводится посредством ключа. Механизм аспиратора закрыт кожухом. Термометры защищены от тепловой радиации и механических повреждений пластмассовыми или никелированными пластинками.

Действие прибора основано на следующем: вращением вентилятора в прибор засасывается воздух со скоростью 2-3 м/с, обтекая резервуары «сухого» и «мокрого» термометров, проходит по главному воздуховоду к аспиратору и выбрасывается из него наружу через имеющиеся прорези. «Сухой» термометр будет показывать температуру протекающего вокруг него воздуха , а температура «мокрого» термометра будет меньше за счет охлаждения, вызванного испарением воды с поверхности его резервуара, обернутого влажным батистом. Чем суше окружающий воздух, тем больше испаряется воды и тем больше устанавливается разность между показаниями сухого и влажного термометров. По этой разности расчетным путем при помощи таблиц определяют искомую относительную влажность воздуха.
