Основные элементы рельсовых линий



1)   Назначение и типы стыковых соединителей (рис. 8.4).

2)   Назначение изолирующего стыка.

3)   Назначение дроссель-трансформаторов (рис. 8.3,б).

4)   Типы дроссель-трансформаторов.

8.4. Основные сведения об аппаратуре



Путевые трансформаторные ящики предназначены для установки трансформаторов, реле и резисторов, предохранителей, применяе­мых в схемах рельсовых цепей. В них разделывают сигнальный ка­бель и устанавливают перемычки для подключения приборов к рель­сам.

Путевые ящики ТЯ-1, ТЯ-2 и РЯ-1 различают по назначению и размерам. Ящик состоит из чугунного корпуса с крышкой и приспо­соблениями для запирания. В нижней части ящика имеются четыре прилива для крепления к бетонному или металлическому основанию, на котором его устанавливают. В боковых стенках имеются отвер­стия для подключения перемычек, а в дне ящика — четыре отвер­стия диаметром 20 мм для ввода сигнальных кабелей; свободные от­верстия закрыты металлическими заглушками. Двухконтактные ко­лодки устанавливают на специальной планке, приборы — на деревян­ных подкладках.

В комплект поставки каждого ящика входят также две предо­хранительные трубы для защиты подводимых кабелей, один комплект перемычек и висячий замок. На каждую партию из пяти ящиков по­ставляют один ключ к висячему замку; если в партии меньше пяти ящиков, то ключ поставляется на каждый ящик. В зависимости от типа масса ящика равна 35,5—77кг.



Реакторы РОБС-1, РОБС-3 и РОБС-4 (реакторы однофазные, броневые, сухие) применяют в рельсовых цепях переменного тока в качестве ограничителей тока при шунтировании питающего конца рельсовой цепи и обеспечения шунтового эффекта. Электрические характеристики реакторов приведены в табл. 8.1.

Таблица 8.1

Тип реакторов	Число витков	Марка провода	Диаметр провода, мм	Допустимый ток, А	Полное сопротив­ление, Ом
РОБС-1	32	ПБД	3,05	13,5	0,74
РОБС-3	290	ПЭЛ	0,93	3,0	45,0
РОБС-4	58	ПБД	1,95	10,0	2,0
РОБС-1А	37	ПБД	2,63	13,5	0,74
РОБС-ЗА	338	ПЭВ-2	0,93	3,0	45,0
РОБС-4А	65	ПЭВ-2	1,95	3,0	2,0



Реакторы РОБС-1, РОБС-ЗА и РОБС-4А выпускают вместо реак­торов РОБС-1 А, РОБС-3 и РОБС-4 соответственно. Полное сопротив­ление реакторов указано для тока частотой 50 Гц. При других частотах сигнального тока сопротивление реакторов изменяется приблизительно пропорционально частоте.

Резисторы применяют в качестве ограничителей в рельсовых цепях постоянного и переменного тока. Регулируемый резистор ти­па 7156 (рис. 8.11) является проволочным безиндукционным. Его изготовляют из оксидированной константановой проволоки, намо­танной на фарфоровые изоляторы. Резистор имеет движок с контакт­ной пружиной; перемещением движка по направляющей планке из­меняют сопротивление.

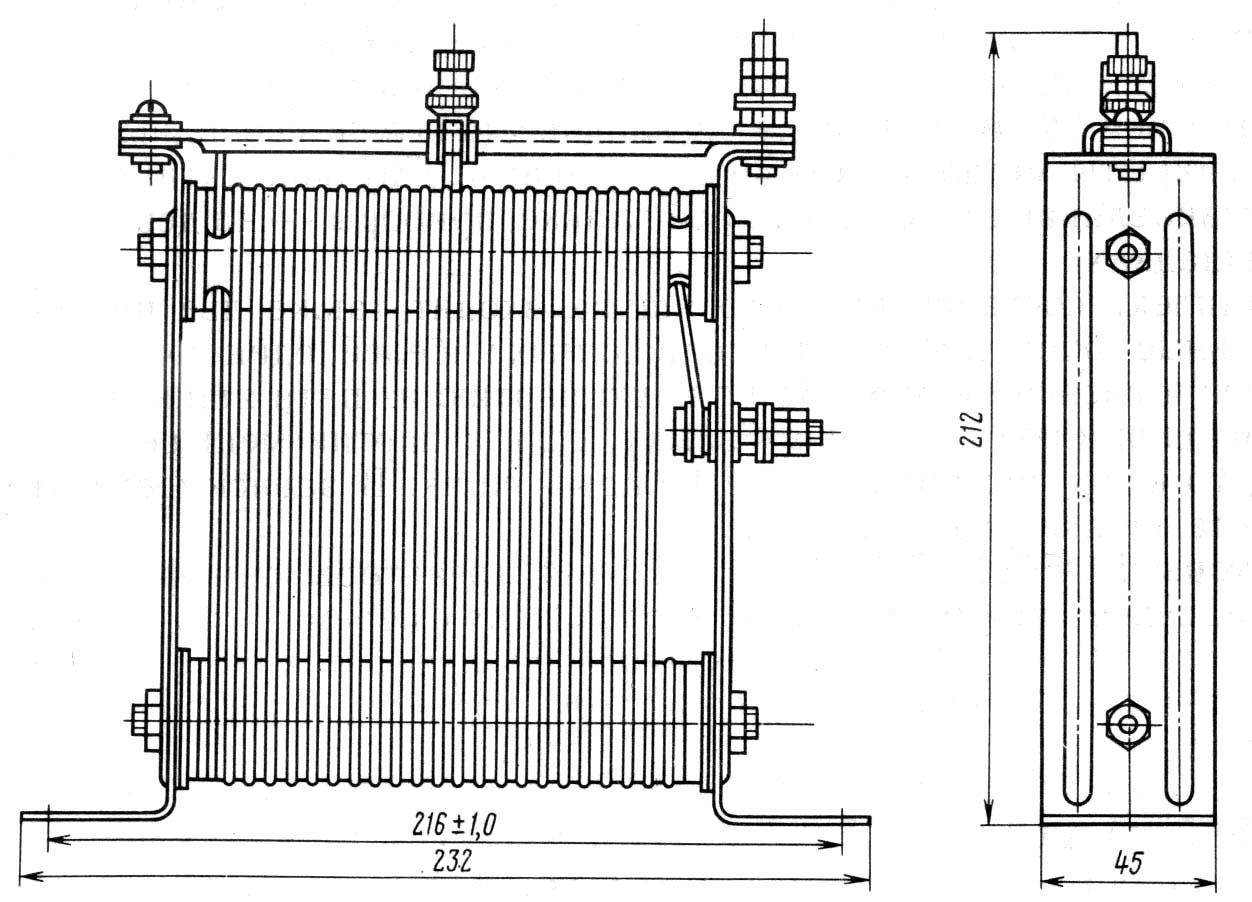

Рис. 8.11. Регулируемый резистор типа 7156



Регулируемый резистор типа 7157 (рис. 8.12) изготовляют также из оксидированной константановой проволоки, намотанной на фарфоровое основание.

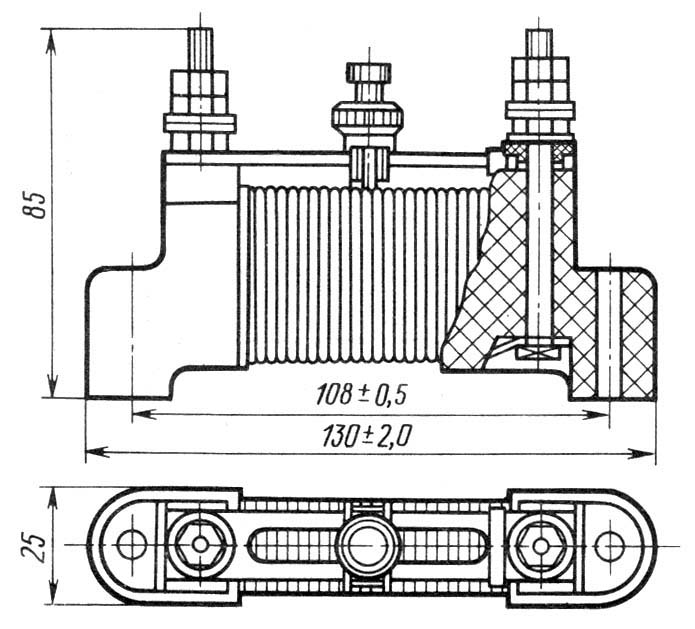

Рис. 8.12. Регулируемый резистор типа 7157



Эти резисторы имеют меньшие размеры и массу, так как рассчи­таны на меньшую рассеиваемую мощность. Электрические харак­теристики резисторов 7156 и 7157 приведены в табл. 8.2.

Таблица 8.2

Тип резисторов	Сопротивление, Ом	Номинальный ток, А	Диаметр проволоки, Мм	Положение движка при измерении сопротивления
7156	2,2	10	2,25	Прижат в крайнем поло­жении
	6,0	3,3	1,25	То же
7157	0,6	5,0	1,6	»
	1,2	3,0	0,9	Поднят
	14,0	1,0	0,6	Прижат в крайнем по­ложении
	1 40,0	0,5	0,45	То же
	100,0	0,3	0,33	Прижат в крайнем по­ложении
	400,0	0,2	0,2	Поднят



Резисторы типа 7157 изготов­ляют также нерегулируемыми с номинальными сопротивлениями 13; 19,5 и 200 Ом.

В рельсовых цепях кодовой автоблокировки переменного тока 25 Гц устанавливают резистор типа 21220 сопротивлением 200 Ом и мощностью 150 Вт. Он состоит из двух последовательно соеди­ненных эмалированных резисто­ров ПЭВ-75 сопротивлением 100 Ом и мощностью 75 Вт каждый. Применяют также проволочные резисторы с различными сопро­тивлениями, размещенные на двухштырных колодках.



Путевые и релейные трансформаторы (рис. 8.13) ПОБС-2АУЗ, ПОБС-3АУЗ, ПОБС-5АУЗ, ПРТ-АУЗ и ПТ-25АУЗ применяют в рель­совых цепях в качестве питающих, изолирующих и релейных (сог­ласующих). Расшифровка обозначений трансформаторов следую­щая: П — путевой; О — однофазный; Б — броневой; С — сухой,(без трансформаторного масла); Р—релейный; Т—трансформатор; 2,3 и 5— порядковый номер типа; 25— частота тока; А — видоизме­нение данного типа; У — климатическое исполнение (для районов с умеренным климатом); 3— категория размещения.

1Напряжение сети подводится к зажимам I1—I4. При напряже­нии 220 В обмотки включают последовательно (устанавливают перемычку между зажимами I2 и I3, а при напряжении 110 В— параллельно (перемычки I1—I2 и I3—I4). Подключая нагрузку (рельсовую цепь) к различным зажимам вторичной обмотки, а также устанавливая перемычки между вторичными обмотками для соглас­ного или встречного их включения, получают различные напряжения на нагрузке.

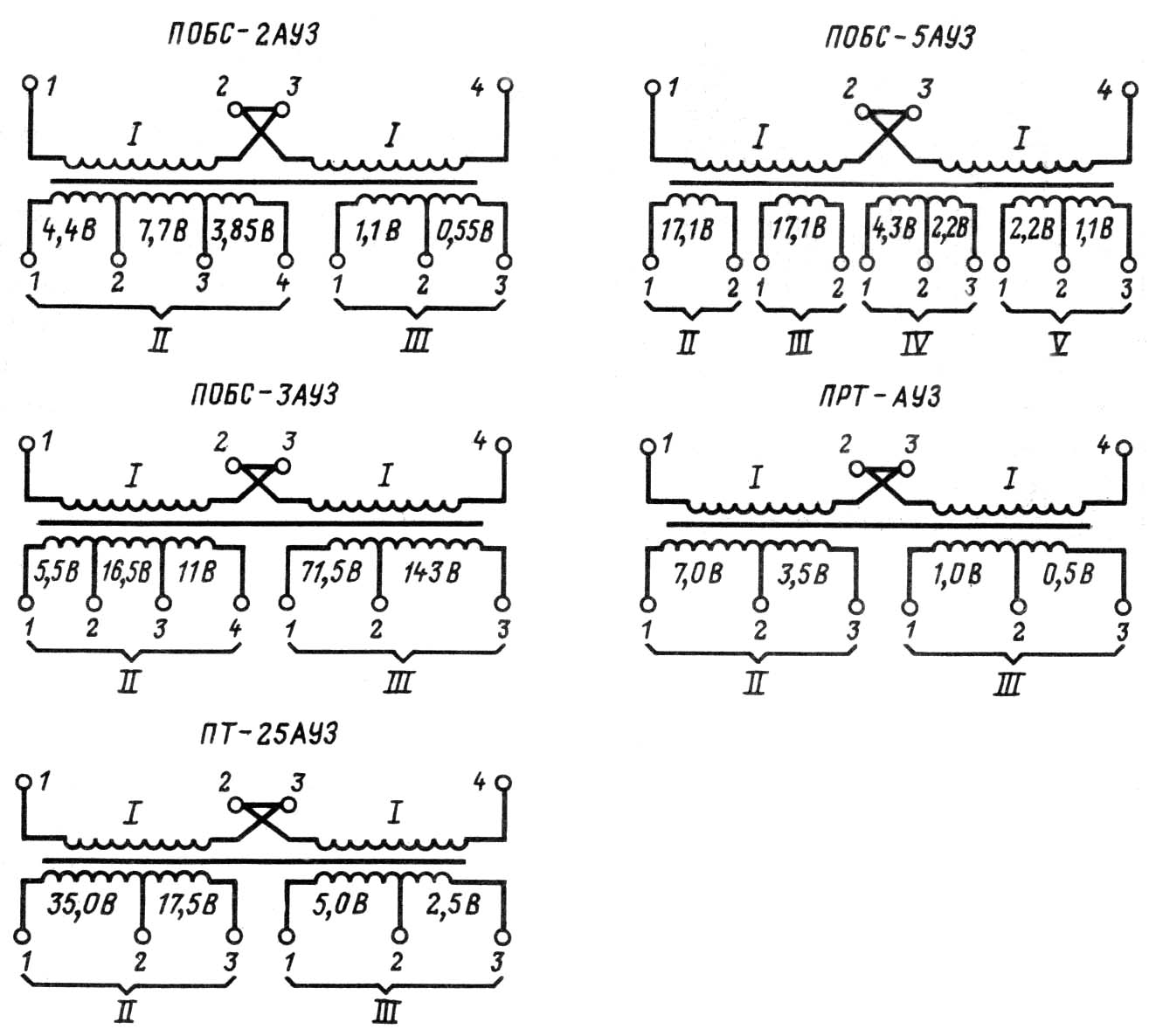

Рис. 8.13. Схемы обмоток трансформаторов



На вторичной обмотке трансформатора ПОБС-2АУЗ при номи­нальной нагрузке могут быть получены напряжения от 0,55 до 17,6 В ступенями через 0,55 В; на трансформаторе ПОБС-3АУЗ— от 5,5 до 247,5 В ступенями через 5,5 В; на трансформаторе ПОБС-5АУЗ— от 1,1 до 44 В; ПРТ-АУЗ—от 0,5 до 12 В; ПТ-25АЗ—от 2,5 до 60 В. Электрические параметры трансформаторов приведены в табл. 8.3.

Таблица 8.3

Параметр	ПОБС- 2АУЗ	ПОБС- ЗАУЗ	ПОБС-5АУЗ	ПРТ-АУЗ	ПТ-35АУЗ
Частота, Гц	50	50	50	25	25
Мощность, В·А	300	300	300	65	65
Номинальное напряжение обмотки, В:
первичной	220/110	220/110	220/110	220/110	220/110
вторичной	17,6	247,5	44,0	12,0	60,0
Номинальный ток обмотки, А:
первичной	1,5/3,0	1,5/3,0	1,5/3,0	0,34/0,68	0,34/0,68
вторичной	17,0	1,21	5,7	5,4	1,1
Ток в первичной обмотке при холостом ходе, А	0,21	0,21	0,21	0,015	0,015



Трансформаторы ПОБС рассчитаны для работы на переменном токе частотой 50 Гц, а ПРТ и ПТ — частотой 25 Гц. Однако их можно применять и при сигнальном токе другой частоты. Необходимо учи­тывать, что с повышением частоты сигнального тока допустимое напряжение на трансформаторе повышается примерно пропорцио­нально частоте, а при уменьшении снижается. На частоте сигнально­го тока 25 Гц напряжение первичной обмотки трансформатора ПОБС может быть только 110 В (во избежание его насыщения). В этом случае возрастают потери мощности в трансформаторе.

Если же трансформатор ПРТ включают в сеть 50 Гц, то напряжение 220 В может быть подано при параллельном включении его первичных обмоток, а на вторичных обмотках в этом случае может быть получено напряжение 24 В (вместо 12 В при частоте тока 25 Гц). Сказанное справедливо, если частота сигнального тока изменяется в пределах 25—500 Гц. При более высоких частотах, а также при частоте ниже 25 Гц указанная закономерность может на­рушаться из-за резких отклонений расчетных режимов работы трансформаторов.

Масса трансформаторов ПОБС равна примерно 9 кг, ПРТ и ПТ— примерно 7 кг. Ранее выпускались и находятся в эксплуатации трансформаторы ПОБС-2, ПОБС-3, ПОБС-5, ПРТ-25 и ПТ-25, ко­торые имеют аналогичные электрические характеристики.
