1.4.2 Влияние индуктивности в цепи нагрузки
Наличие индуктивности в цепи нагрузки изменяет вид осциллограммы выпрямленного тока. После открывания тиристора ток плавно нарастает, что соответствует нарастанию энергии в индуктивности. При спадании тока эта энергия отдается обратно, в результате чего ток продолжает протекать через нагрузку после перехода напряжения питания через нуль, рисунок 1.4.5. Длительность интервала проводимости тиристоров возрастает, и они остаются в открытом состоянии в течении некоторого времени после изменения полярности напряжения, в связи с чем в кривой выпрямленного напряжения появляются участки напряжения отрицательной полярности, которые уменьшают среднее значение выпрямленного напряжения. Длительность этих участков зависит от соотношения τ = Lн/Rн и увеличиваются с ростом этого соотношения. Увеличение длительности проводящего состояния тиристоров приводит к изменению вида кривой обратного напряжения. В кривой появляются участки прямого напряжения с амплитудой 2√2U2.
Рис. 1.4.5.
При чисто индуктивной нагрузке , рисунок 1.4.6 участки отрицательной полярности в кривой напряжения Ud полностью заполняют интервалы . Выпрямленный ток представляет из себя прямую линию. Токи тиристоров имеют вид прямоугольных импульсов. Потребляемый ток i1 имеет вид двуполярных прямоугольных импульсов. Его первая гармоника сдвинута в сторону отставания на угол φ = α относительно напряжения питания.
Рис. 1.4.6
Кривая напряжения на тиристоре состоит из участков напряжения 2U2. Максимальное обратное и прямое напряжение на тиристоре равно . Регулировочная характеристика при определяется выражением:
.
Диапазон регулирования при для однофазных схем составляет , рисунок 1.4.4.
1.5 Трехфазные управляемые выпрямители
1.5.1 Трехфазный управляемый выпрямитель с нулевым выводом трансформатора
Рис. 1.5.1.
Схема получается путем замены диодов на тиристоры в схеме неуправляемого трехфазного выпрямителя с нулевым выводом, рисунок 1.5.1.
При активной нагрузке можно выделить два характерных режима работы схемы:
Режим непрерывного тока. Диапазон изменения угла управления . Угол управления отсчитывается от точки естественной коммутации, то есть от момента времени, в который бы открылся диод в неуправляемом трехфазном выпрямителе с нулевым выводом трансформатора, рисунок 1.5.2.
Рис. 1.5.2.
Каждый тиристор проводит одну треть периода. Среднее значение выпрямленного напряжения:
,
где - среднее значение выпрямленного напряжения при угле управления , определяется так же как для неуправляемого трехфазного выпрямителя с нулевым выводом.

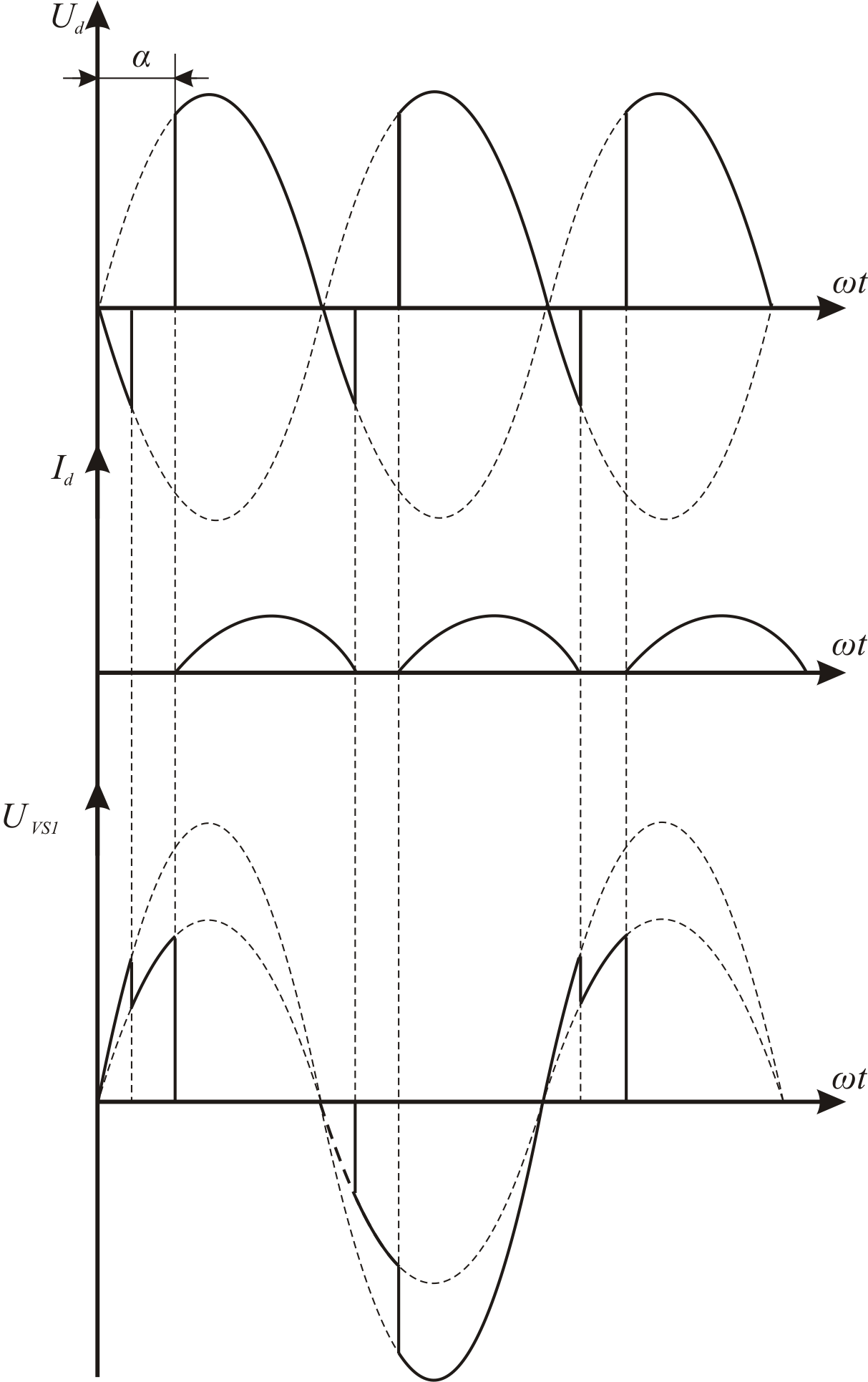

Режим прерывистого тока. Диапазон изменения угла управления: . В кривой выпрямленного тока появляется паузы в течении которых мгновенное значение выпрямленного тока равно нулю, рисунок 1.5.2. В этом случае среднее значение выпрямленного напряжения:
.
Предельный угол управления при работе на чисто активную нагрузку равен .
Максимальное обратное напряжение на вентиле, такое же, как в неуправляемой схеме:
.
Максимальное прямое напряжение:
.
Рис. 1.5.3.
При работе управляемого выпрямителя на активно-индуктивную при углах управления больше в кривой выпрямленного напряжения появляются интервалы отрицательного напряжения, рисунок 1.5.3. При увеличении индуктивности нагрузки площадь отрицательных участков увеличивается. При работе на нагрузку с площадь отрицательных участков стремится к площади положительных участков выпрямленного напряжения. Максимальный угол управления при работе на чисто индуктивную нагрузку равен . Среднее значение выпрямленного напряжения при работе на активно-индуктивную нагрузку с непрерывным выпрямленным током:
.
Среднее значение выпрямленного напряжения при работе на активно-индуктивную нагрузку в режиме прерывистого тока зависит от параметров нагрузки и в каждом конкретном случае описывается своим выражением.
Рис. 1.5.4.
На рисунке 1.5.4 приведены регулировочные характеристики трехфазного выпрямителя с нулевым выводом при работе на чисто активную и чисто индуктивную нагрузку. Регулировочная характеристика выпрямителя при работе на реальную активно-индуктивную характеристику будет располагаться между этих двух характеристик.
