3.Назначение и устройство контакторов и магнитных пускателей.
Контактор:Контактор - это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать мощные (в том числе индуктивные) нагрузки как переменного, так и постоянного тока.
Отличительной особенностью электромагнитных контакторов, по сравнению с близкими к ним электромагнитными реле является то, что контакторы разрывают электрическую цепь в нескольких точках одновременно, в то время как электромагнитные реле обычно разрывают цепь только в одной точке.
Контакторы – это аппараты дистанционного действия, предназначенные для частых включений и отключений силовых электрических цепей при нормальных режимах работы.
Контактор состоит из следующих основных узлов: главных контактов, дугогасительной системы, электромагнитной системы, вспомогательных контактов.
Магнитный пускатель:Магнитный пускатель - это модифицированный контактор. В отличие от контактора, магнитный пускатель комплектуется дополнительным оборудованием: тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя.
Пускатель электромагнитный (магнитный пускатель) — это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок.
4.Применение магистральных и распределительных шинопроводов.
Шинопровод - это жесткий токопровод на напряжение до 1 кВ заводского изготовления, поставляемый комплектными секциями.
В цехах предприятий, где стайки и механизмы расположены по всей площади рядами и часто перемещаются вследствие изменения технологического процесса производства, в качестве питающих магистральных линий и распределительной сети применяют магистральные и распределительные закрытые шинопроводы.
Достоинства шинопроводов.Основными достоинствами шинопроводов являются:
а) экономия цветных металлов в магистральной и распределительной сети,
б) скоростной монтаж,
в) гибкость в эксплуатации,
г) простота и надежность осмотра в условиях эксплуатации.
Классификация шинопроводов
По конструктивному исполнению шинопроводы могут быть открытыми, защищенными и закрытыми.
Магистральные шинопроводы. Магистральные рассчитаны на большие токи (1600 - 4000 А) и на несколько присоединений к ним ответвлений для питания потребителей (два места на каждые 6 м).
Распределительные шинопроводы .Распределительные шинопроводы рассчитаны на токи до 630 А и большое количество мест (3 - 6) на трехметровой секции для подключения электроприемников. В цехах промышленных предприятий широко используют закрытые распределительные шинопроводы. Их изготовляют на заводах и поставляют в виде комплекта из прямых участков — секций (длина прямой секции 3 м), снабженных переходными элементами для последовательного соединения ряда секций, устройства ответвлений (ответвительные коробки), а также вводных коробок, присоединяющих шинопроводы к питающей сети.
5.Способы прокладки и исполнения кабельных сетей. Виды кабеля.
Выбор способа прокладки кабельных сетей производят в зависимости от
величины и размещения нагрузок, плотности застройки предприятия,
компоновки электротехнических помещений,
наличия технологических, транспортных коммуникаций,
параметров и расположения источников питания,
уровня грунтовых вод,
степени загрязнения окружающей среды и грунта,
назначения кабельной лини.

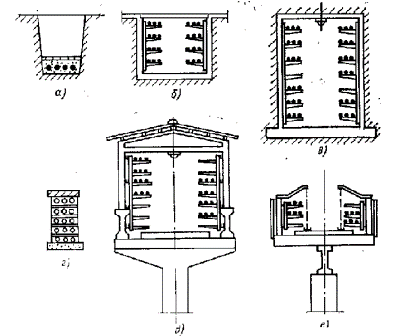

а) траншея; б) канал; в) туннель; г) блок; д) галерея; е) эстакада.
Каждый вид специального сооружения для прокладки кабелей характеризуется максимальным количеством силовых кабелей, которое можно в нём проложить. Траншея - 6 кабелей, канал -24, блок - 20, туннель - 72, эстакада - 24, галерея - 56.
Редко отдаётся предпочтение какому-либо одному виду прокладки кабелей. Обычно применяют смешанную прокладку, когда в зависимости от конкретных условий является целесообразным комбинированное исполнение различных способов прокладки кабельных линий.
Кабельные линии промышленных предприятий можно разделить на внутрицеховые и внецеховые. К внутрицеховым кабельным сетям относятся прокладки кабелей открыто на конструкциях, в лотках, коробах, каналах, туннелях и в трубах. К внецеховым кабельным линиям относятся прокладки кабелей в каналах, туннелях, блоках, траншеях, на эстакадах и в галереях. Внецеховые кабельные сети требуют для размещения сравнительно небольших площадей и могут быть осуществлены почти в любых атмосферных и грунтовых условиях.
Каждый кабель выполняет определенную функцию и имеет свое предназначение. Кабель представляет из себя устройство, использующееся для передачи электрической энергии. Кабель состоит из одного и более изолированных друг от друга проводников. Каждый из них снабжен герметической защитной оболочкой из пластмассы, резины, алюминия или свинца. Кабель, например, силовой используют для передачи и распределения электрической энергии в осветительных и силовых электроустановках. А, например, контрольный кабель используется для создания цепей контроля и сигнализации. В отдельные группы выделяются кабели связи, оптические кабели, телекоммуникационные кабели.
По видам защиты кабели подразделяют на бронированные, которые поверх защитной оболочки покрыты бронёй из стальных лент, или проволоки, и голые, если защитные оболочки кабеля не имеют джутовой пропитки.
Всю кабельную продукцию можно подразделить на несколько видов:
Кабель медный – тип кабельных проводников, состав жилы которых производится из меди. Кабель медный, как правило, выполняет функции силового кабеля. Кабель медный характеризуется повышенной износоустойчивостью и устойчив к горению.
Кабель силовой – находит практическое использование в сетях постоянного напряжения и там где номинальное напряжение в сети находится на разных уровнях. Кабель силовой используют с целью передачи и распределения потоков электрической энергии на номинальное напряжение в сети. Область его применения – это силовые установки. Силовые кабели могут быть низкого и высокого напряжения, иметь бумажную, резиновую или пластмассовую изоляцию. Внутренняя структура кабеля может содержать одну, две, три или четыре токопроводящие жилы. Силовой кабель может эксплуатироваться в достаточно агрессивных температурных режимах при температуре окружающей среды от +50 до -50 градусов Цельсия и при влажности воздуха до 98%.
Кабель контрольный используется для стационарного присоединения к различным электроприборам, которые работают от сети переменного тока до 660В при частоте колебаний тока до 100Гц и напряжением не превышающим 1000В. Кабель контрольный может использоваться для прокладки, как на открытом воздухе, так и в закрытом пространстве каналов, туннелей, траншеях. Он устойчив к агрессивным воздействиям, кроме механического. Эксплуатационный срок в закрытом пространстве может достигать 25 лет.
Гибкий кабель отличается подвижной структурой, может использоваться там, где требуется определенный радиус для присоединения токопроводящих проводников. Гибкий кабель главным образом используется для соединения мобильных электрических установок к токопроводящим сетям. Гибкий кабель эксплуатируется при напряжении в сети в 660В, при частоте переменного тока 400Гц и при поддержании стабильных параметров напряжения в 1000В. Максимальная температура нагрева жил гибкого кабеля не должна превышать 75 градусов Цельсия.
Для передачи широкополосных и высокочастотных сигналов широко используется коаксиальный кабель, в телефонии при внешней и внутренней прокладке.
Особые позиции принадлежат оптиковолоконным кабелям, отличающихся универсальностью, возможностью использования как для внешней, так и внутренней прокладки. Данный вид кабеля практически по всем параметрам превосходит существующие аналоги других видов.
