39. Классификация фонарей и их общие конструктивные схемы
По назначению фонари в промышленных зданиях подразделяют на световые, светоаэрационные и аэрационные. Фонари, как правило, располагают вдоль пролетов здания.
Фонарь состоит из несущей конструкции — каркаса и ограждающих конструкций — покрытия, стен и заполнения световых или аэрационных проемов.
По форме фонари подразделяют на двусторонние, односторонние (шеды) и зенитные (рис. 34.1). Двусторонние и односторонние фонари могут иметь вертикальное и наклонное остекление. В связи с этим поперечный профиль фонаря может быть: прямоугольным (см. рис. 34.1, а, б), трапецеидальным (см. рис. 34.1, в, г), зубчатым (см. рис. 34.1, д) и пилообразным (см. рис. 34.1, е).
Зенитные фонари и светопрозрачные панели могут располагаться в отдельных точках покрытия, идти по нему в виде ленты или размещаться по всей площади покрытия. Обычно для 12- и 18-метровых пролетов принимают фонари шириной 6 м, а для пролетов 24, 30 и 36 м—12 м. Высоту фонаря определяют на основании световых и аэрационных расчетов.

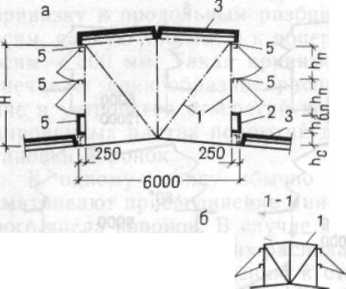

Для взаимоувязки размеров конструктивных элементов покрытия и фонаря привязку крайних стоек поперечных рам к разбивочным осям принимают равной 150 мм при 6-метровом шаге рам и 250 мм при 12-метровом шаге.
1— поперечная рама фонаря;2- бортовая плита
3- плита покрытия;5-прогоны для крепления створок переплетов;
40. Световые фонари
На рис. 35.2, в показана схема прямоугольного зенитного фонаря, исключающего возможность попадания прямых солнечных лучей в помещение. Двойной ассимметричный купол выполнен из прозрачного бесцветного органического стекла. Купол очерчен двумя параболами, одна из которых сильно выпуклая, а другая пологая. Расположение парабол наружного и внутреннего куполов диаметрально противоположно. Выпуклые участки куполов покрывают светорассеивающим составом. При расположении купола по меридиану прямые солнечные лучи не могут проникать через выпуклые участки, а от полого лучи будут отражаться из-за малого угла падения. Рассеянный свет северной части небосвода будет свободно проникать в помещение. Такая конструкция купола получила название Селекталюкс. Она применяется при строительстве промышленных объектов в ФРГ.
Другой тип зенитных фонарей с использованием солнцезащитных элементов, получивший название Рефлекталюкса (также разработан в ФРГ), характерен тем, что на световой купол из органического стекла на летний период надевают дополнительный полукупол из специального молочного стекла (см. рис. 35.2, г). Полукупол ориентируют на южную сторону небосвода в целях отражения и рассеивания прямых солнечных лучей. В зимний период верхнюю полусферу снимают.
Зенитные фонари. По сравнению с фонарями прямоугольного профиля зенитные фонари имеют более высокую светоактивность, меньшую массу, большую свободу размещения на покрытии здания, просты по устройству и, наконец, более экономичны по первоначальным и эксплуатационным затратам.
Распространение получили зенитные фонари куполообразной формы, состоящие из одного или двух колпаков, выполненных из стеклопластика или обычного стекла и бортового элемента, при помощи которого фонарь крепят к элементам покрытия.
Зенитные фонари устраивают преимущественно на плоских покрытиях, но они могут быть также размещены на покръгтиях скатных и криволинейных. Форма колпака в плане может быть круглой, квадратной или прямоугольной, с вертикальными или наклонными, холодными или утепленными стенками бортового элемента. Для повышения светоактивности фонарей внутреннюю поверхность их бортовых элементов делают гладкой и окрашивают в светлые тона.
Наиболее рациональными и распространенными являются прямоугольные (с отношением их длины к ширине не более 2) или квадратные колпаки размером 1200x1200 мм со стрелой подъема 300—400 мм. Материалом опорной рамы могут быть железобетон, керамзитобетон, металлические, стеклопластиковые или асбес-тоцементные листы со слоем эффективного утеплителя или без него.
В целях защиты помещений от попадания прямых солнечных лучей применяют зенитные фонари с колпаками из матового органического стекла
Для освещения больших площадей при значительной высоте цеха зенитные фонари располагают сосредоточенно.
