5. Вставка и форматирование рисунков из внешних источников
5.1. Во втором параграфе вставьте рисунок из внешнего файла. Оформите рисунок по образцу (положение в тексте, выравнивание, подпись).
Рис. 1. Образец вставки рисунка
5.2. Для формирования подписи к рисунку и его номера используйте автоматическую вставку названия и нумерации объектов: Вставка / Ссылка / Название (MS Word 2003), либо меню Ссылки / блок Названия / Вставить название (MS Word 2010), создать новый тип подписи «Рис.» (если вставляется первый рисунок) или выбрать созданный ранее тип подписи «Рис.», либо щелкнуть правой кнопкой мыши по таблице и выбрать пункт «Название» в контекстно-зависимом меню (OOo Writer).
5.3. Скопируйте рисунок в другой параграф. Измените его название. Измените размеры рисунка.
5.4. Скопируйте рисунок в другой параграф. Измените его название. Выполните обрезку (кадрирование) рисунка.
6. Создание рисунков встроенными инструментами текстового процессора
6.1. Создайте рисунок при помощи автофигур по приведенному ниже образцу.
Указания. 1) Создавайте рисунок в Полотне — в этом случае рисунок будет единым объектом и не «рассыплется» при перекомпоновке текста.
2) Для добавления текста в блоки рисунка используйте функцию «Добавить текст».
3) Для соединения отдельных блоков рисунка используйте вид автофигур «Соединительные линии» (они работают только в том случае, если рисунок создан в Полотне).
4) Для изменения параметров внешнего вида элементов рисунка вызовите соответствующий диалог, дважды щелкнув по этому элементу.
5) Для объединения нескольких элементов рисунка в единый объект используйте функцию «Группировать» (для разъединения обратно — функцию «Разгруппировать»).
6) Для создания нескольких одинаковых элементов можно использовать функции копирования и вставки.
Рис. 2. Образец рисунка из автофигур
6.2. Правильно оформите название рисунка — аналогично п. 5.2.
7. Создание формул
Внимание! При вставке формул в текст документа необходимо знать, что в зависимости от расположения в тексте существует два вида формул:
– внутритекстовые – помещаются в основном тексте;
– выключные – помещаются в отдельной строке, обычно выравниваются по центру и нумеруются; номер обычно проставляется справа от формулы в круглых скобках.

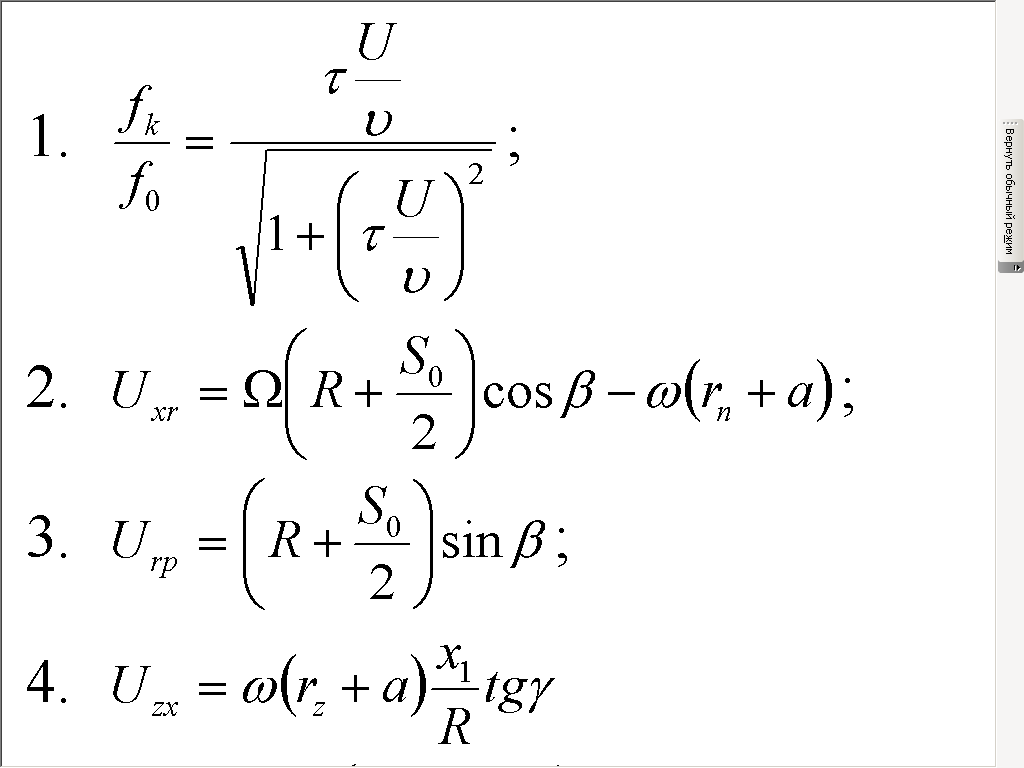

7.1. Вставьте в разных местах документа приведенные ниже формулы:

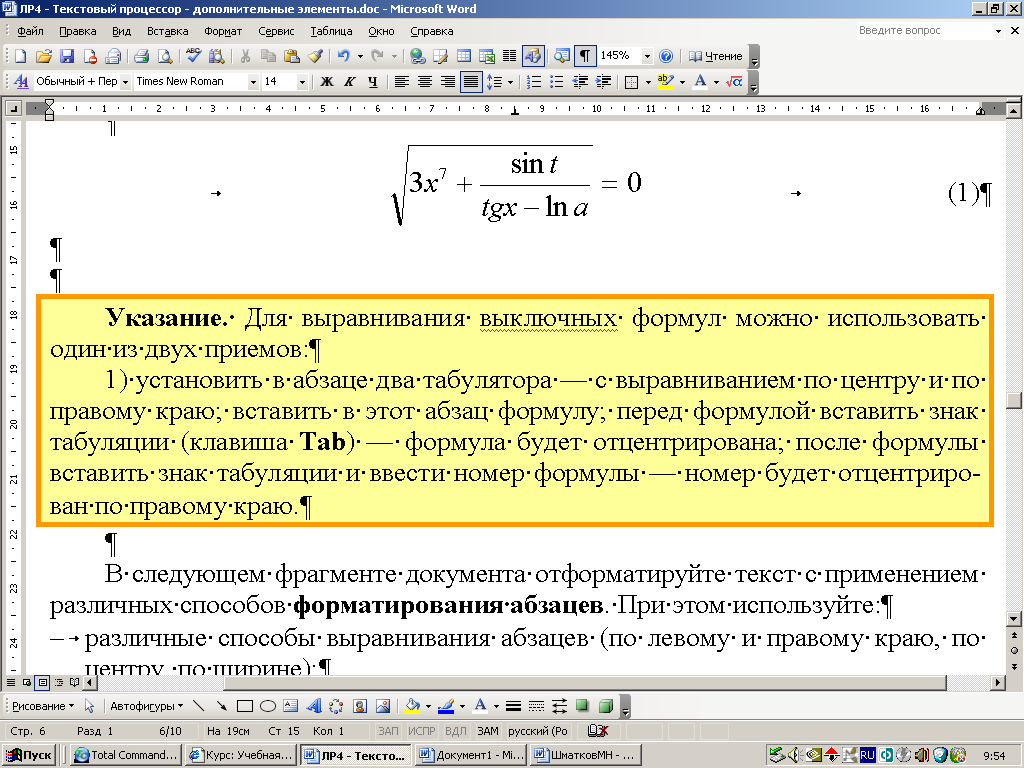

7.2. Все формулы оформите как выключные по следующему образцу:
(1)
При оформлении формул используйте оба указанных ниже способа (для каждой формулы только какой-нибудь один способ).
Указание. Для выравнивания выключных формул можно использовать один из двух приемов:
1) первый прием (более предпочтителен): установить в абзаце два табулятора — с выравниванием по центру и по правому краю; вставить в этот абзац формулу; перед формулой вставить знак табуляции (клавиша Tab) — формула будет отцентрирована; после формулы вставить знак табуляции и ввести номер формулы — номер будет отцентрирован по правому краю.
2) второй прием (менее предпочтителен): вставить таблицу, состоящую из одной строки и двух столбцов; ширину таблицы установить 100% ширины поля текста, отключить все границы; ширину второго столбца установить такой, чтобы в него поместился только номер формулы (с учетом скобок); в первом столбце выравнивание установить по центру, во втором — по правому краю. Вставить формулу в первый столбец, номер — во второй столбец.
7.3. Настройте автоматическую нумерацию формул.
MS Word: внутрь пары скобок «()», обрамляющих номер, нужно поместить поле с кодом последовательной нумерации и необходимыми параметрами (версия 2003: Вставка / Поле; версия 2010: меню Вставка / блок Текст / Экспресс-блоки / Поле).
Примечание. Поле – это специальный элемент текстового документа, который содержит набор кодов определенных команд, обеспечивающих автоматическую вставку в документ текста, рисунков, номеров страниц и других сведений. При обработке поля текстовый процессор выполняет эти команды и отображает результат (значение поля) в том месте, где размещено поле. Существует два режима отображения полей: значения полей (включен по умолчанию) и коды полей, переключение между которыми осуществляется сочетанием клавиш Alt+F9. Переключить отображение текущего поля можно сочетанием клавиш Shift+F9 либо выбором пункта «Коды/значения полей» в КЗМ, вызванном щелчком ПКМ по полю.
При изменении содержимого документа значения полей необходимо обновить для того, чтобы они соответствовали новому содержимому документа: нажатие клавиши F9 или выбор пункта «Обновить поле» в КЗМ приводят к обновлению значений выделенных полей.
Если нумерация формул в документе сквозная, то код поля для автоматической нумерации формул будет такой: «SEQ Формула \* ARABIC» («SEQ» – код последовательной нумерации, «Формула» – имя счетчика, «\* ARABIC» – ключ форматирования, задающий отображение нумерации арабскими цифрами).
Если же нумерация формул в документе отдельная в пределах каждого раздела и включает номер раздела, то нужно вставить два поля, разделенные точкой: код первого поля: «STYLEREF 1 \s» (ссылка на номер текущего заголовка первого уровня, т.е. раздела); код второго поля: «SEQ Формула \* ARABIC \s 1» (дополнительный ключ «\s 1» связывает нумерацию «Формула» с номером заголовка 1-го уровня, чтобы первая начиналась с 1 всякий раз, когда будет изменен второй).
Внимание! Не забывайте, что для обновления номеров после копирования объектов с автоматической нумерацией нужно выделить номер и выполнить команду обновления полей (в MS Word – F9).
OOo Writer: для указанного выше стандартного форматирования выключных формул нужно ввести текст «fn» (элемент автотекста) и нажать F3.
В результате вместо текста «fn» будет вставлена заготовка для выключной формулы (по 2-му способу), у которой сразу будет присутствовать автоматический номер. При этом, при вставке новых формул между старыми номера обновляются автоматически.
Сохраните документ и предъявите для проверки преподавтелю.
