6.3 Определение конечных осадок основания

В соответствии с заданием в курсовом проекте (работе) необходимо выполнить расчет осадки основания методом послойного суммирования. Расчет проводится по методическим указаниям [7].

6.4 Проверка прочности слабого подстилающего слоя

Если ниже несущего слоя грунта залегает грунт с меньшими прочностными характеристиками (ориентировочно оценивать по R₀), необходимо проверить прочность слабого подстилающего слоя согласно п, 2.48. [I].

В этом случае должно выполняться условие:

σ_zp + σ_zq ≤ R_z , (6.13)

где σ_zp,σ_zq - вертикальные напряжения в грунте на глубине z от подошвы фундамента соответственно дополнительное от нагрузки на фундамент и от собственного веса грунта, кПа;

R_z - расчетное сопротивление грунта пониженной прочности на глубине z, кПа, вычисленное по формуле (6. 6.) для условного фундамента шириной b_z, м, равной

b_z = , (6.14)

где Az = ; а = ,

здесь N - вертикальная нагрузка на основание от фундамента;

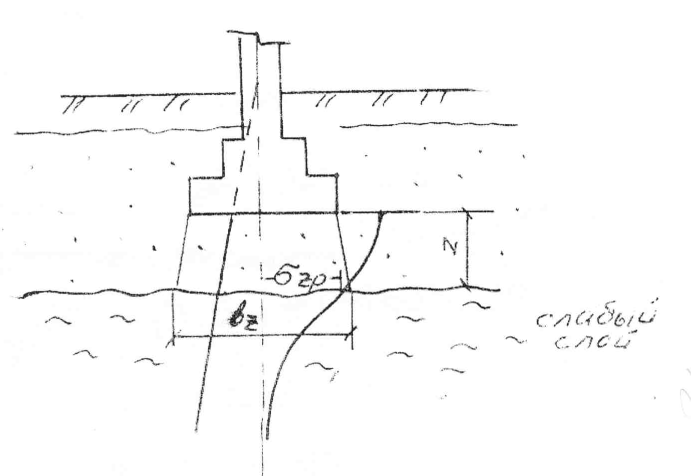

Рис. 6.1. Схема к расчету

L и b - соответственно длина и ширина фундамента, м.

7 Проектирование свайного фундмета

7.1 Выбор типа и размера свай

Предварительное назначение размеров свай производится исходя из геологического строения площади. Острие сваи следу­ет располагать в прочных малосжимаемых грунтах. Заглубление сваи в опорный (несущий) слой должно быть не менее 0,5 -1,0 м, причем меньшие значения - при прочных грунтах (глинистые с J_L≤ 1, пески гравелистые, крупные, средней крупности). Ре­комендуется заводить сваю в несущий слой на 2 - 3 м. Острие сваи не должно совпадать с границей слоев, а быть выше ее на 1 м или ниже на 0,5 м.

Назначив ориентировочно положение нижнего конца сваи, ус­танавливают требуемую длину сваи, округляют ее (в большую сто­рону) до ближайшей стандартной сваи (cм. табл. п. А.10 - п. А.11) и уточняют положение нижнего конца сваи. Принимают поперечное сечение сваи. Следует помнить, что длина забивных свай измеряется от головы сваи до начала острия.

Минимальная длина свай при центральной нагрузке - не менее 2,5 м, при внецентренной - 4м.

7.2 Выбор типа и глубины заложения ростверка

Ростверки выполняют из монолитного или сборного железобе­тона. Высота ростверка назначается согласно расчету на продавливание. Обычно по конструктивным соображениям h_p ≥ h_O+ 0,25, но не менее 30 см ( h_O - величина заделки сваи в ростверка). Чаще всего осуществляется свободное сопряжение сваям с роствер­ком заделкой ее на глубину 5 - 10 см. Жесткое сопряжение обеспе­чивается заделкой сваи в ростверк на глубину не менее d. (d-сторона квадратной сваи или диаметр круглой) и применяется в случае действия больших моментов и горизонтальных нагрузок и когда сваи располагаются в слабых грунтах.

Ростверк, как правило, располагается ниже подвала. В пучинистых грунтах ростверк закладывается ниже расчетной глуби­ны промерзания.

Ростверки бесподвальных зданий могут закладываться у поверхности земли на О,1 - 0,15 м ниже планировочных отметок.
