Задачи расчета
Группа Задачи расчета, содержит набор доступных задач, для выполнения вычислений, по созданной ММ ОИ.
К моменту выполнения Задач расчета, расчетная схема и математическая модель ОИ должна быть полностью сформированы.
Общие элементы групп задачи расчета
Типовая форма Задач расчета содержит:
Выпадающие списки выбора:
Программы управления – список массивов программ управления.
Адреса результатов – список массивов адреса результатов.
Временные изменения – список массивов временных исправлений.
Синтезируемая формула – список массивов синтезируемых формул.
Доп.данные для задачи – список массивов дополнительных данных задачи.
Поле ввода количества режимов, где вводятся количество расчетных режимов.
Таблицы ввода численных значений режимов – число строк и столбцов меняются в зависимости от выбранной программы управления и количества режимов.
Внешние условия и значения ПЗР для используемых законов невязок
Константы, используемые в программе управления.

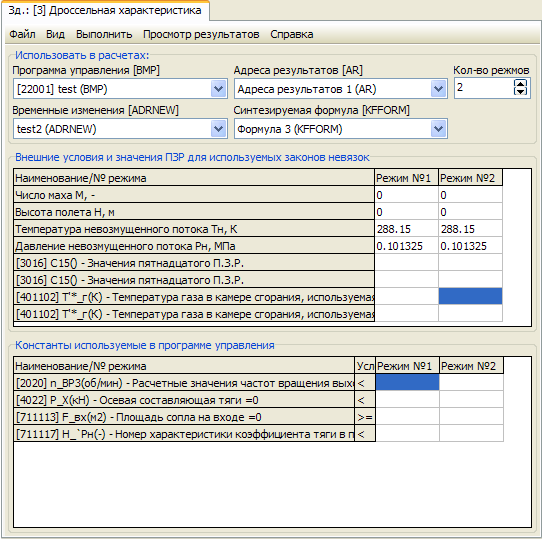

Рисунок 21. Общие элементы формы групп задачи расчета.
В выпадающих списках необходимо выбрать массивы, которые будут использоваться в расчете. Выбрать количество режимов расчета и заполнить таблицы численных значений режимов. После, выбрать пункт меню Выполнить – Расчет. Для просмотра результатов служит пункт меню Просмотр результатов.
Пункт меню Просмотр результатов содержит функции просмотра данных и результатов расчета. Каждый новый расчет заменяет результаты предыдущего, поэтому для сохранения данных расчета необходимо выбрать кнопку, Сохранить как в правой верхней части формы просмотра.

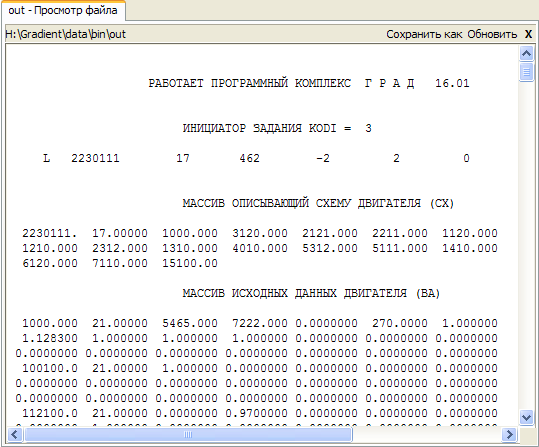

Рисунок 22. Форма просмотра результатов расчета.
Высотно-скоростные характеристики
Выход на задачу расчета высотно-скоростных характеристик осуществляется выбором подпункта главного меню Задачи – Высотно-скоростная характеристика…
Данная задача предназначена для расчета высотно-скоростных характеристик ГТД на любом дроссельном режиме при любой программе управления двигателем в атмосферных условиях, соответствующих САУ, или заданных пользователем. Расчет производится с заданным равномерным шагом по высоте и скорости полета.
Тепловой расчет
Выход на задачу тепловой расчет осуществляется выбором подпункта главного меню Задачи – Тепловой расчет …
Задача аналогична, задаче дроссельных характеристик.
Дроссельные характеристики
Выход на задачу расчета дроссельных характеристик осуществляется выбором подпункта главного меню Задачи – Дроссельные характеристики…
Задача расчета дроссельных (скоростных и нагрузочных для ТВД и ТГТД) характеристик предназначена в основном, для получения дроссельных характеристик ГТД на различных высотах и скоростях полета, т.е. при различных положениях регулируемых элементов двигателя. Особенностью данной задачи является то, что режимные параметры задаются непосредственно в каждой расчетной точке, поэтому его можно использовать для расчета обычных высотно-скоростных характеристик ГТД при атмосферных условиях, отличных от САУ.
Климатические характеристики
Выход на задачу расчета климатических характеристик осуществляется выбором подпункта главного меню Задачи – Климатические характеристики…
Данная задача предназначена для расчета дроссельной характеристики при изменении внешних условий - температуры и давления, при заданной скорости полета с любой программой управления. Шаг по температуре и давлению равномерный.
