Формирование программ управления

Открытие формы формирования программ управления осуществляется выбором подпункта главного меню Формирование ММ – Программы управления.

Для обеспечения оптимального протекания характеристик используются различные комбинации регулируемых параметров, т.е. при различных внешних и внутренних условиях работы управление происходит по различным законам регулирования. Программа управления – совокупность используемых условных законов регулирования (основных и ограничительных) и условий перехода с одного закона на другой в зависимости от изменения внутренних и внешних условий работы двигателя.

Существует два типа программ управления, простая и сложная

Рисунок 16. Форма формирования программ управления.

Простая программа управления

Простая программа создается выбором соответствующего пункта на форме и выбором одного закона невязок из выпадающего списка.

Сложная программа управления

Сложная программа управления создаются выбором соответствующего пункта на форме. Сложная программа управления может состоять из нескольких законов невязок в отличие от простой. Сложная программа управления предлагает пользователю заполнить список логических выражений. Логические выражения представляют сбой условия выполнения тех или иных законов невязок. К каждому закону невязок можно привязать четыре условия его выполнения.

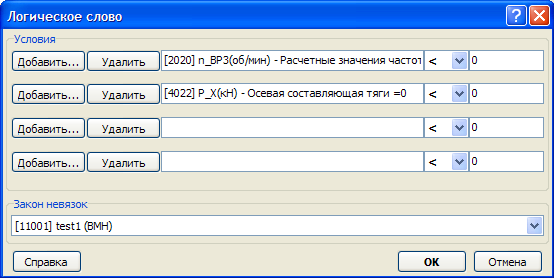

Рисунок 17. Форма формирования логического выражения.

Логическое выражение состоит имеет вид триады A#K, где

А – программный адрес параметра в основном информационном массиве, в зависимости от величины которого назначается закон невязок;

K – числовая константа, с которой сравнивается параметр A;

# – символ логической связи, принимающий два значения: "больше и равно" и "меньше".

Составление списка параметров выходных данных расчета

Открытие формы формирования списка, адреса результатов осуществляется выбором подпункта главного меню Формирование ММ – Адреса результатов.

Адреса результатов это список параметров, по которым в результате расчета необходимо получить численные значения. Ввод и вывод адресов и их значений производится в табличном виде, и хранится с целью последующей графической обработки.

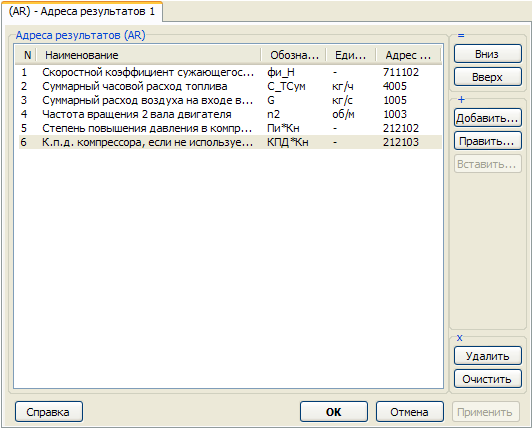

Рисунок 18. Форма формирования списка параметров - результатов.

Внесение временных исправлений в мм

Открытие формы временных исправлений осуществляется выбором подпункта главного меню Формирование ММ – Временный исправления.

Временные исправления предназначены для внесения изменений в основной информационный массив, с целю, выявления влияния, изменения тех или иных параметров на результаты расчета. Действуют только на этапе выполнения текущего задачи расчета.

Редактируется в табличном виде: первый столбец – новое значение параметра: второй столбец текущее значение параметра; остальные – описание параметра основного информационного массива.

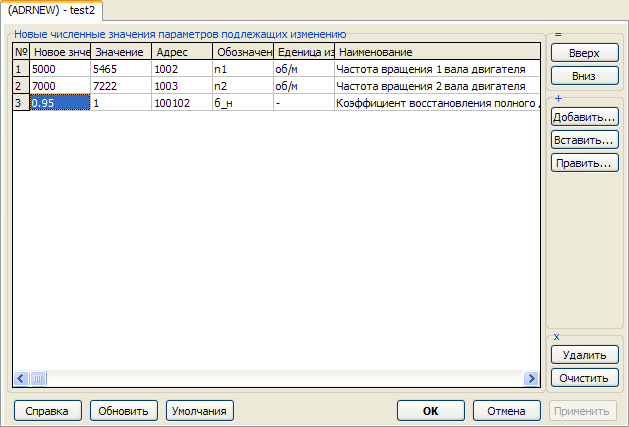

Рисунок 19. Форма формирования временных исправлений.

Составление синтезируемой формулы

Открытие формы создания синтезируемой формулы осуществляется выбором подпункта главного меню Формирование ММ – Синтезируемая формула.

Синтезируемая формула необходима в тех случая когда, тот или иной параметр не вычисляется программой в явном виде. Для этого параметра можно составить дополнительную формулу, по которой он будет вычисляться.

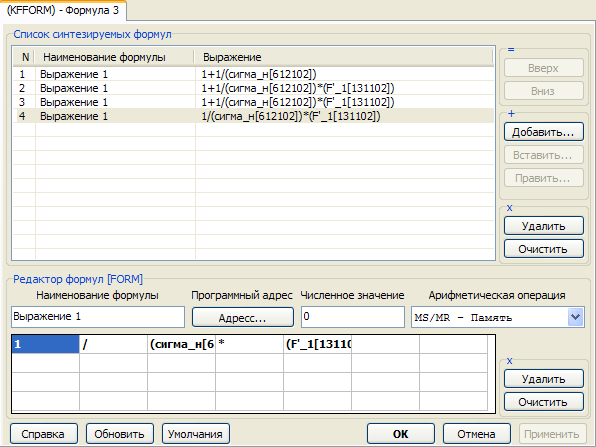

Рисунок 20. Форма формирования синтезируемых формул.

Форма создания синтезируемой формулы представляет собой список формул и редактор формул. Список формул хранит созданные формулы. Редактор формул, состоит из 28-и ячеек хранения элементов и функций создания формулы. Формула вбивается в ячейки, причем одна ячейка может быть держателем только одного из трех типов данных:

• программный адрес;

• численное значение;

• арифметическую операцию.

По окончании создания формулы необходимо нажать кнопку Добавить, для добавления созданной формулы в список формул.
