Создание, открытие проектов

Создание, открытие проекта осуществляется выбором подпункта главного меню Проект – Создать/Открыть или быстрой клавишей Ctrl+O.

Создание, открытие проекта загружает новый (чистый) проект или открывает существующий.

Открывшееся окно отобразит список уже существующих проектов для выбора.

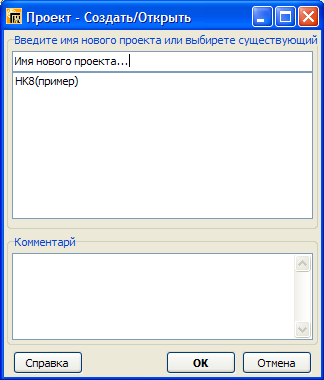

Рисунок 10. Окно Создать/Открыть проект.

Для создания нового проекта введите его название в верхнем поле для редактирования.

В поле Комментарий можно добавить краткое описание проекта.

Закрытие проекта

Закрытие проекта осуществляется выбором подпункта главного меню Проект – Закрыть.

Закрытие проекта завершает работу активного проекта. После закрытия проекта часть пунктов главного меню будет недоступным.

Менеджер файлов

Вызов Менеджера файлов осуществляется выбором подпункта главного меню Проект – Менеджер или быстрой клавишей Ctrl+M.

Менеджер файлов предназначен для копирования, удаления, клонирования, файлов информационных массивов как внутри и между проектами.

Информационный массив – массив информации, содержащий в себе данные или часть данных ОИ.

Рабочая папка программы

Выбор рабочей папки программы осуществляется выбором подпункта главного меню Проект – Рабочая папка или быстрой клавишей Ctrl+W.

Рабочая папка программы предназначена для хранения проектов. По умолчанию: \projects.

Выход из программы

Выход из программы осуществляется выбором подпункта главного меню Проект – Выход или быстрой клавишей Ctrl+X.

Выход из программы завершает работу программы.

Формирование математической модели

Инструменты формирования математической модели находятся под пунктом главного меню Формирование ММ.

Каждый параметр данных ММ сформированных в данной группе будет иметь свой уникальный программный адрес, набор которых и составит основной информационный массив.

Программный адрес – численный четырех- шестизначный адрес параметра информационного массива.

Информационный массив – массив входных данных по параметрам ММ.

Формирование расчетной схемы

Открытие формы расчетной схемы ОИ осуществляется выбором подпункта главного меню Формирование ММ – Расчетная схема.

Расчетная схема открывает форму формирования расчетной схемы ОИ.

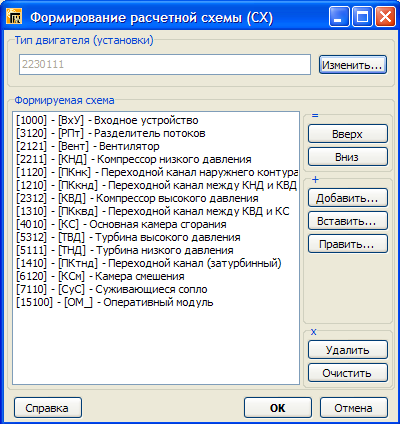

Рисунок 11. Форма формирования расчетной схемы.

Программа включает в себя набор основных модулей узлов (МУ) компоновка которых в заданной последовательности позволяет описать различные конструктивные решения.

Составление функциональной схемы ММ начинается с анализа его конструктивной схемы. Она разбивается на общепринятые узлы. Связи между узлами обозначают передачу информации по газу, по валу или по отбору (подводу) рабочего тела. Если необходимого узла нет в списку программ нужно попробовать изменить функциональную схему. Иногда удается заменить один узел двумя или внести какие-то другие изменения, исключающие непредусмотренный узел. Проверяется выполнение других ограничений. Общее число МУ в схеме не должно превышать 50. Исследуемый объект может иметь не более пяти валов и не более пяти контуров.

Анализ конструктивной схемы необходимо сделать, возможно, тщательнее, рассматривая все ее особенности не только в рамках одной задачи, но и в рамках всего перечня решаемых задач. Так, например, необходимо наметить и указать на функциональной схеме возможные места отборов и подводов воздуха, отборов и подводов мощности, расположения характерных сечений и участков проточной части, где требуется учесть те или иные потери, баланс мощностей, расходов, наличие или отсутствие характеристик отдельных узлов, их геометрических размеров и т.д.
