Ввод данных
Разделителем целой и дробной части, численных данных в программе является «.» точка. Максимальная разрядность числа в большинстве случаев равняется 10, включая разделитель и знак «+»/«-». Знак «+» при вводе чисел можно опускать. Иные представления численных данных, программой воспринимаются как ошибка.
Общее в формах типа «форма редактирования му»
Формы типа «форма редактирования МУ» представляют собой форму с универсальными таблицами или списками и кнопками управления формой в нижней части.

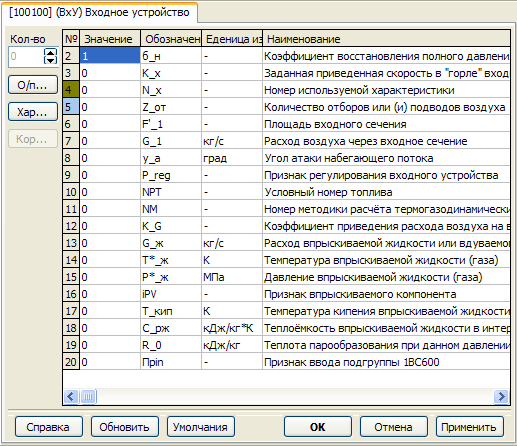

Рисунок 6. Форма типа "Редактирование МУ"
Кнопки управления формой выполняют следующие функции:
Справка – вызов справки;
Обновить – обновить данные на форме (содержимое списков, значения, переменные и т.п.);
Умолчания – загрузить данные, принятые по умолчанию для текущей формы и ее переменных;
ОК – закрыть форму с сохранением изменений;
Отмена – закрыть форму, без сохранения переменных;
Применить – сохранить изменения, не закрывая форму.
Общее в формах типа «подпрограмма»
Формы типа «подпрограмма» является самостоятельной единицей, независимой от общей программы. Формы этого типа имеет собственное меню, поддерживает загрузку и сохранение данных по желанию пользователя.

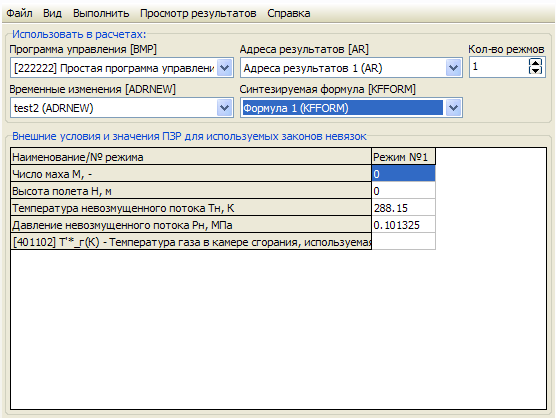

Рисунок 7. Форма типа "подпрограмма"
Типовое меню формы типа «подпрограмма»:
Файл
Новый – создание нового документа, горячая клавиша Ctrl+N.
Открыть – загрузка из файла, горячая клавиша Ctrl+O.
Сохранить – сохранить в файл, горячая клавиша Ctrl+S.
Сохранить как… – сохранить в файл с предварительным выбором имени файла.
Выход – выйти их формы подпрограммы, горячая клавиша Ctrl+X.
Вид
Обновить – обновить форму подпрограммы, горячая клавиша F5.
Выполнить
Расчет – выполнить расчет, горячая клавиша Ctrl+R.
Формирование данных для пакетной версии – выполнить формирование файла входных данных для последующего ручного расчета в пакетной версии ПК ГРАД.
Просмотр результатов
Файл входной – просмотр входного файла расчета.
Файл выходной – просмотр выходного файла расчета.
Файл результатов – просмотр файла результатов расчета.
Экспорт результатов (Excel) – экспорт файла результатов расчета во внешнюю программу Excel.
Справка
Меню справка идентична меню Справка главного меню программы.
Общее в манипуляции элементами списков
Большая доля манипуляции данными включает в себя манипуляцию элементами различных списков. Все списки имеют типовой набор функций манипуляций его элементами. Набор управляющих списком кнопок, справа или внизу списка.
Рисунок 8. Элементы управления списками.
Вверх – переместить выбранный элемент на одну позицию выше по списку.
Вниз – переместить выбранный элемент на одну позицию ниже по списку.
Добавить – добавить новый элемент в конец списка.
Вставить – вставить новый элемент в выбранную позицию в списке.
Править – изменить тип выбранного элемента, на другой.
Удалить – удалить выбранный элемент в списке.
Очистить – очистить список от всех элементов.
Общее в манипуляции элементами таблиц
Таблицы программы представляют собой набор ячеек, поддерживающих функцию редактирования, содержащихся в них данных. При вводе данных с клавиатуры необходимо обращать внимание на формат ячеек и тип данных, для которых она предназначена. Столбцы ячеек поддерживает функцию изменения ширины. Ввод данных в ячейку таблицы рекомендуется завершать, нажав клавишу «Enter».

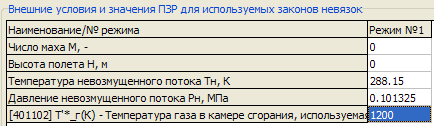

Рисунок 9. Элементы таблиц.
Проект
Проект – набор файлов, содержащий входные, выходные данные и описывающий ММ исследуемого объекта.
Исследуемый объект (ИО) – газотурбинный привод, установка, агрегат, двигатель или его часть, подготовленный для термогазодинамических исследований в ПК ГРАД.
Проект может одновременно описывать только одну функциональную схему ИО.
Функциональная схема – схема, описывающая функции и конструктивные особенности ИО.
Файлы проекта хранятся в автоматически созданной при создании нового проекта папке с одноименным названием (папка \projects\«название проекта»).
Все действия производимые пользователем распространяются только на текущий (активный) проект. Единовременно может быть открыт (быть активным) только один проект.
