Основная концепция взаимодействия пользователя с программой
Взаимодействие пользователя с программой осуществляется с помощью главного меню. Работа в программе основывается на организации системы проектов. Главное окно программы разделено на три части. Содержание и структуру текущего активного проекта отображает Дерево проектов слева. Формы взаимодействия с пользователем открываются справа в Диспетчере форм. Программные сообщения (ошибки, предупреждения, подсказки) отображает Журнал событий расположенный в нижней части главного окна. Все формы программы условно делятся на два типа:
Формы типа «форма редактирования МУ».
Формы типа «подпрограмма».
Интерфейс
Интерфейс программы выполнен из стандартных элементов (кнопок, списков и т.п.) управления Windows. Большинство функций и кнопок программы несут ту же функциональную нагрузку что и в других стандартных приложениях Windows. Главное окно программы разделено на три независимые области и управляются посредством главного меню программы.

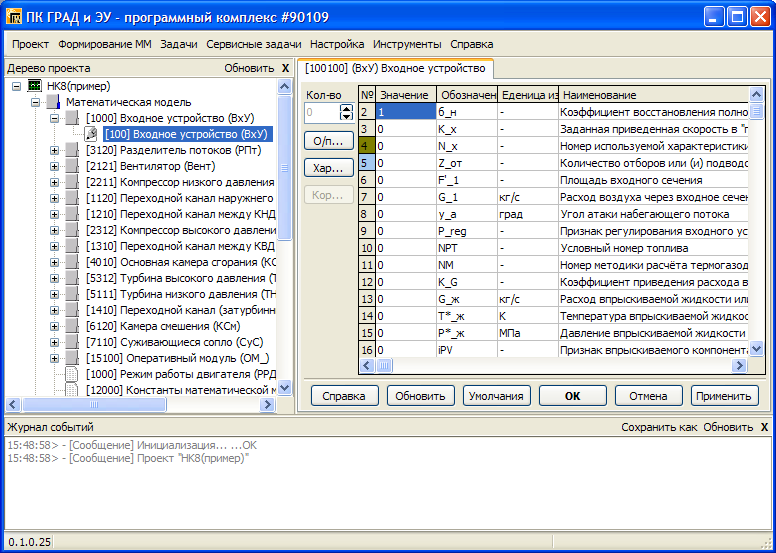

Рисунок 1. Главное окно.
В правой части главного окна расположено Дерево проектов. В нижней части главного окна программы расположен Журнал событий. Остальную часть окна занимает Диспетчер форм.
Главное меню
Главное меню программы находятся в верхней части программы. Отражает основной набор действий, который пользователь может произвести в текущий момент применительно к активному проекту.
Рисунок 2. Главное меню.
Дерево проекта
Дерево проекта отображает состояние, структуру и изменения, вносимые в математическую модель (ММ) активного проекта. В корне дерева находится проект, название и его свойства. Ветви дерева отображают отдельные модули, соответствующие основным модулям узлов (МУ) исследуемого объекта (ИО), программы управления, результаты расчетов, выходные данные.
Предусмотрено непосредственное взаимодействие пользователя с древом проекта.
Вызов/скрытие дерева проекта осуществляется выбором подпункта главного меню Вид – Дерево проекта или быстрой клавишей Ctrl+T.
Рисунок 3. Дерево проекта.
Диспетчер форм
Диспетчер форм программы хранит и отображает открытые пользователем формы.
Форма – окно, содержащее в себе информацию и поля для редактирования пользователем, часто являющееся дочерним по отношению к главному окну программы.
Формы в большинстве своем предназначены для редактирования и правки информации по математической модели в подробном виде. Открытые пользователем формы группируются в виде вкладок, что позволяет, переключатся между ними, не закрывая предыдущие.
Рисунок 4. Диспетчер форм.
Журнал событий
Журнал событий отображает различные сообщения для пользователя. Система может выдавать четыре вида сообщений для пользователя: Подсказка, Сообщение, Предупреждение, Ошибка. Каждое, из которых несет соответствующую функциональную нагрузку. По желанию пользователя журнал событий сохраняется на диске в текстовом формате.
Вызов/скрытие журнала событий осуществляется выбором подпункта главного меню Вид – Журнал событий или быстрой клавишей Ctrl+L.

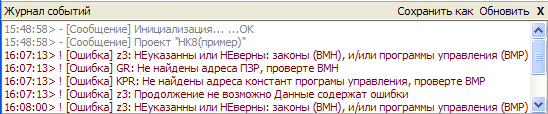

Рисунок 5. Журнал событий.
Быстрые клавиши
Быстрые клавиши предназначены для быстрой навигации по элементам управления программы.
Список быстрых клавиш:
… (раздел в разработке)
